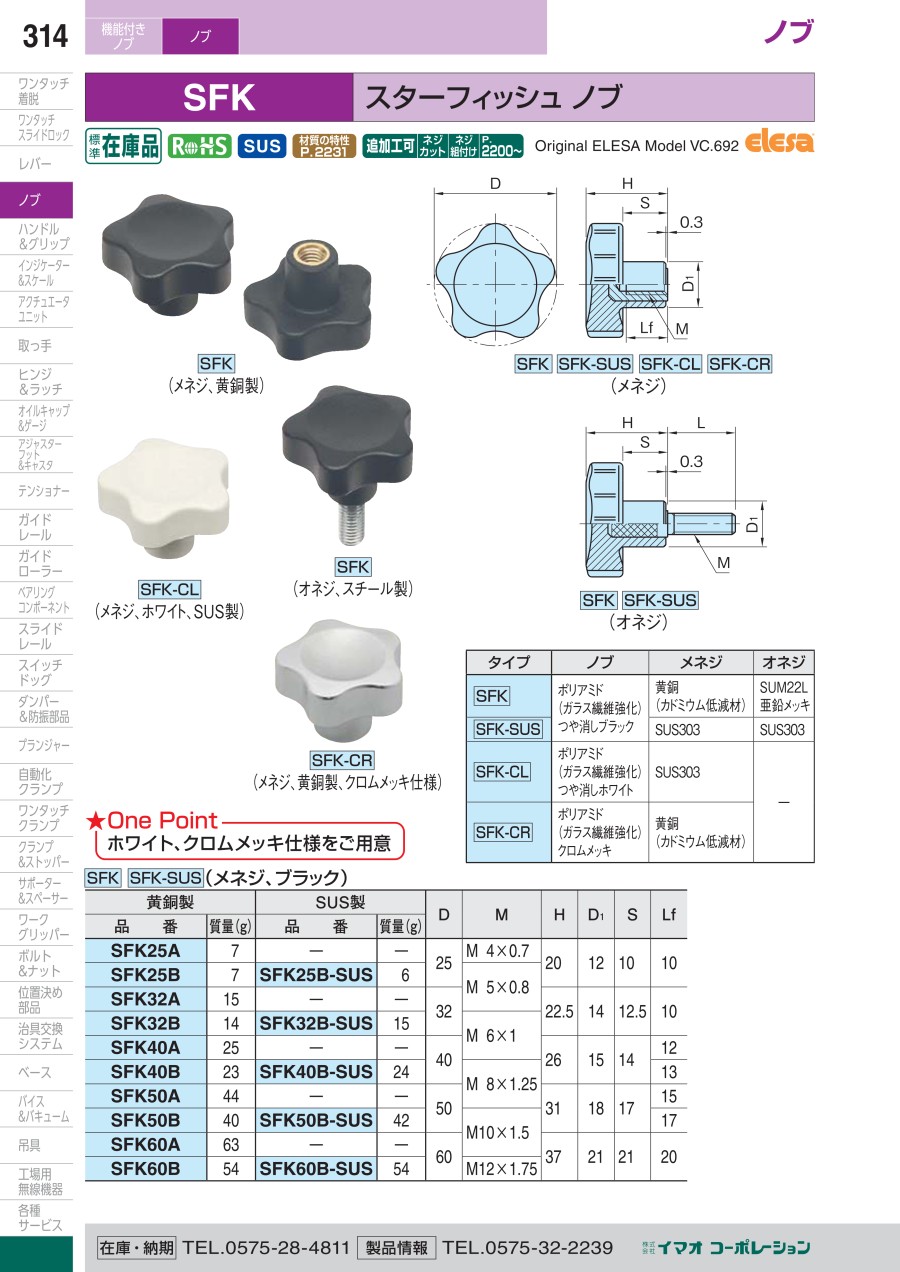

スターフィッシュ ノブ（SFK）
- 通常単価(税別)
- 282円～2,715円
- 税込単価
- 310円～2,987円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
【特長】・SUS製は完全防錆品で、食品機械、衛生機器に最適です。・汚れの目詰まりがないフラット形状です...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が57型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SFK/SFK-SUS/SFK-CL/SFK-CR（メネジ） 外形図
SFK/SFK-SUS（オネジ） 外形図
製品仕様
材質
| タイプ | ノブ | メネジ | オネジ |
|---|---|---|---|
| SFK | ポリアミド (ガラス繊維強化) つや消しブラック | 黄銅 (カドミウム低減材） | SUM22L 亜鉛メッキ |
| SFK-SUS | SUS303 | SUS303 | |
| SFK-CL | ポリアミド (ガラス繊維強化)つや消しホワイト | SUS303 | - |
| SFK-CR | ポリアミド (ガラス繊維強化) クロムメツキ | 黄銅 (カドミウム低減材） |
規格表
SFK、SFK-SUS （メネジ、ブラック）
| 黄銅製 | SUS製 | D | M | H | D1 | S | Lf | ||
|---|---|---|---|---|---|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） | ||||||
| SFK25A | 7 | ー | ー | 25 | M 4×0.70 | 20 | 12 | 10 | 10 |
| SFK25B | 7 | SFK25B-SUS | 6 | M 5×0.80 | |||||
| SFK32A | 15 | ー | ー | 32 | 22.5 | 14 | 12.5 | 10 | |
| SFK32B | 14 | SFK32B-SUS | 15 | M 6×1.00 | |||||
| SFK40A | 25 | ー | ー | 40 | 26 | 15 | 14 | 12 | |
| SFK40B | 23 | SFK40B-SUS | 24 | M 8×1.25 | 13 | ||||
| SFK50A | 44 | ー | ー | 50 | 31 | 18 | 17 | 15 | |
| SFK50B | 40 | SFK50B-SUS | 42 | M10×1.50 | 17 | ||||
| SFK60A | 63 | ー | ー | 60 | 37 | 21 | 21 | 20 | |
| SFK60B | 54 | SFK60B-SUS | 54 | M12×1.75 | |||||
SFK-CL （メネジ、ホワイト、SUS製）
| 型番 | D | M | H | D1 | S | Lf | 質量 （g） |
|---|---|---|---|---|---|---|---|
| SFK32B-CL | 32 | M 6×1.00 | 22.5 | 14 | 12.5 | 10 | 15 |
| SFK40B-CL | 40 | M 8×1.25 | 26 | 15 | 14 | 13 | 24 |
| SFK50B-CL | 50 | M10×1.50 | 31 | 18 | 17 | 17 | 42 |
| SFK60B-CL | 60 | M12×1.75 | 37 | 21 | 21 | 20 | 54 |
SFK-CR （メネジ、クロムメッキ仕様）
| 型番 | D | M | H | D1 | S | Lf | 質量 （g） |
|---|---|---|---|---|---|---|---|
| SFK32B-CR | 32 | M 6×1.00 | 22.5 | 14 | 12.5 | 10 | 14 |
| SFK40B-CR | 40 | M 8×1.25 | 26 | 15 | 14 | 13 | 23 |
| SFK50B-CR | 50 | M10×1.50 | 31 | 18 | 17 | 17 | 40 |
| SFK60A-CR | 60 | 37 | 21 | 21 | 20 | 63 |
SFK、SFK-SUS （オネジ、ブラック）
| スチール製 | SUS製 | D | M | H | D1 | S | L | ||
|---|---|---|---|---|---|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） | ||||||
| SFK25A× 6 | 6 | ー | ー | 25 | M 4×0.70 | 20 | 12 | 10 | 6 |
| SFK25A×10 | 7 | ー | ー | 10 | |||||
| SFK25B×10 | 8 | SFK25B×10-SUS | 8 | M 5×0.80 | |||||
| SFK25B×16 | 9 | SFK25B×16-SUS | 9 | 16 | |||||
| SFK25B×20 | 10 | ー | ー | 20 | |||||
| SFK25C×10 | 10 | ー | ー | M 6×1.00 | 10 | ||||
| SFK25C×16 | 11 | ー | ー | 16 | |||||
| SFK25C×20 | 12 | ー | ー | 20 | |||||
| SFK25C×30 | 14 | ー | ー | 30 | |||||
| SFK32B×16 | 15 | SFK32B×16-SUS | 15 | 32 | M 6×1.00 | 22.5 | 14 | 12.5 | 16 |
| SFK32B×20 | 16 | SFK32B×20-SUS | 16 | 20 | |||||
| SFK32B×30 | 19 | SFK32B×30-SUS | 19 | 30 | |||||
| SFK40B×20 | 28 | SFK40B×20-SUS | 28 | 40 | M 8×1.25 | 26 | 15 | 14 | 20 |
| SFK40B×30 | 32 | SFK40B×30-SUS | 32 | 30 | |||||
| SFK40B×40 | 36 | SFK40B×40-SUS | 36 | 40 | |||||
| SFK50B×20 | 47 | SFK50B×20-SUS | 47 | 50 | M10×1.50 | 31 | 18 | 17 | 20 |
| SFK50B×30 | 57 | SFK50B×30-SUS | 57 | 30 | |||||
| SFK50B×40 | 66 | SFK50B×40-SUS | 67 | 40 | |||||
| SFK60B×30 | 69 | SFK60B×30-SUS | 70 | 60 | M12×1.75 | 37 | 21 | 21 | 30 |
| SFK60B×40 | 80 | SFK60B×40-SUS | 81 | 40 | |||||
| SFK60B×50 | 91 | SFK60B×50-SUS | 92 | 50 | |||||
注意・禁止事項
高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
331円 ( 364円 ) | 3日目 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
648円 ( 713円 ) | 3日目 |
365円 ( 402円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
485円 ( 534円 ) | 3日目 |
331円 ( 364円 ) | 3日目 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
282円 ( 310円 ) | 3日目 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 3日目 |
420円 ( 462円 ) | 3日目 |
447円 ( 492円 ) | 3日目 |
1,144円 ( 1,258円 ) | 3日目 |
1,540円 ( 1,694円 ) | 3日目 |
789円 ( 868円 ) | 3日目 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
434円 ( 477円 ) | 在庫品1日目当日出荷可能 |
455円 ( 501円 ) | 在庫品1日目当日出荷可能 |
451円 ( 496円 ) | 3日目 |
467円 ( 514円 ) | 3日目 |
555円 ( 611円 ) | 3日目 |
496円 ( 546円 ) | 3日目 |
496円 ( 546円 ) | 在庫品1日目当日出荷可能 |
1,318円 ( 1,450円 ) | 在庫品1日目当日出荷可能 |
1,664円 ( 1,830円 ) | 3日目 |
1,057円 ( 1,163円 ) | 在庫品1日目当日出荷可能 |
597円 ( 657円 ) | 在庫品1日目当日出荷可能 |
855円 ( 941円 ) | 在庫品1日目当日出荷可能 |
514円 ( 565円 ) | 在庫品1日目当日出荷可能 |
625円 ( 688円 ) | 在庫品1日目当日出荷可能 |
1,033円 ( 1,136円 ) | 3日目 |
663円 ( 729円 ) | 3日目 |
661円 ( 727円 ) | 3日目 |
1,629円 ( 1,792円 ) | 在庫品1日目当日出荷可能 |
2,037円 ( 2,241円 ) | 3日目 |
1,552円 ( 1,707円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 19日目 |
1,181円 ( 1,299円 ) | 在庫品1日目当日出荷可能 |
682円 ( 750円 ) | 3日目 |
1,264円 ( 1,390円 ) | 3日目 |
648円 ( 713円 ) | 4日目 |
1,538円 ( 1,692円 ) | 3日目 |
773円 ( 850円 ) | 4日目 |
2,715円 ( 2,987円 ) | 3日目 |
933円 ( 1,026円 ) | 3日目 |
2,133円 ( 2,346円 ) | 3日目 |
1,808円 ( 1,989円 ) | 在庫品1日目当日出荷可能 |
1,002円 ( 1,102円 ) | 3日目 |
1,865円 ( 2,052円 ) | 3日目 |
973円 ( 1,070円 ) | 4日目 |
1,955円 ( 2,151円 ) | 3日目 |
943円 ( 1,037円 ) | 3日目 |
2,475円 ( 2,723円 ) | 3日目 |
詳細情報
基本情報
【特長】
・SUS製は完全防錆品で、食品機械、衛生機器に最適です。
・汚れの目詰まりがないフラット形状です。
・クロムメッキ仕様は、摩耗やこすれに強く、海水・洗剤アセトン・エチルアルコール・塩素溶液に耐性があります。又、頻繁に洗浄が必要な設備や屋外での使用に適しています。
・オネジ仕様ではネジ部材質がスチール製とステンレス製の2種類を用意します。
・メネジタイプには、医療機器等に最適なホワイトカラーを用意します。
・メネジタイプには、摩擦やこすれに強く、塩素溶液に耐性があるクロームメッキ仕様もあります。
・使用温度 SFK／SFK-SUS／SFK-CL：-30～+130℃、SFK-CR：-30～+80℃。
【用途】
・食品機械などのネジ締付け箇所に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
商品担当おすすめ
スターフィッシュ ノブ（SFK）のレビュー
サンプル、試作品として
4
4.02019/11/26
当社は、各種設備機器量産へ向けてのサンプル、試作品を設計、製作しており、用途に応じたスペック、見栄え、機能性等々を類似品...もっと読む
0人が参考にしています。
機械の位置決めに
5
5.02018/09/12
機械の位置決め（主にスライドロック）に使用しています。イマオコーポレーションはメーカーとして信頼していますし、値段も手ご...もっと読む
0人が参考にしています。
自社製品（筐体）に対し使用
4
4.02018/08/31
自社製品（筐体）に対し使用しています。型番：SFK32B-SUSは得意先様よりの図面に指定された商品なので、まずはこの商...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q任意のネジ長さの製品が欲しいのですが？
A
ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
