ブリーザキャップ（シーリングタイプ）（BSC-3/8）

カタログ

通常単価(税別): 3,506円

税込単価: 3,857円

通常出荷日：3日目

【特長】・OPEN CLOSEの2ポジションを持つキャップです。・OPEN（1）：このポジションの場合...

よく一緒に見られています

イマオコーポレーション

通常出荷日：4 日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：4 日目～

BSC-3/8

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

BSC-3/8の仕様・寸法情報

取付部径 G

G3/8

高さ H(mm)

色

つや消しブラック

エアフィルター

あり

RoHS2（10物質）?

対応

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

質量：18g
使用温度：max.80℃ min.0℃

キャップ	コネクター	エアフィルター	Oリング
ポリアミドつや消しブラック	ポリアセタールつや消しブラック	ポリウレタンろ過性：10μ	ニトリルゴム（NBR）

使用例

■取付け、取外し、操作方法

1）六角レンチにて、8N・m程度のトルクでコネクターをねじ込み、エアフィルターを挿入してください。
2）キャップ内側にある大小2つの突起形状を合わせ、コネクターに取付けます。（キャップは着脱できる状態）
3）キャップを時計方向に回し、最初にカチッと音がした位置がOPEN（1）ポジションです。
4）OPEN（1）ポジションより更に時計方向に120゜回した位置がCLOSE（0）ポジションです。
5）エアフィルターの洗浄等を行う為にキャップを着脱する場合にはCLOSE（0）ポジションより反時計方向に回しカチッと音がした位置＜OPEN（1）ポジション＞より更に同方向に回すとキャップの着脱位置になります。

型番リスト

表示件数

型番

BSC-3/8

RoHS2（10物質）?	最小発注数量

対応

1個

通常単価(税別) (税込単価)	通常出荷日

3,506円

( 3,857円 )

3日目

詳細情報

基本情報

基本情報

【特長】
・OPEN CLOSEの2ポジションを持つキャップです。
・OPEN（1）：このポジションの場合、空気は自由に出入りできます。
・CLOSE（0）：このポジションの場合、密閉状態となり転倒時にオイルを流出させません。

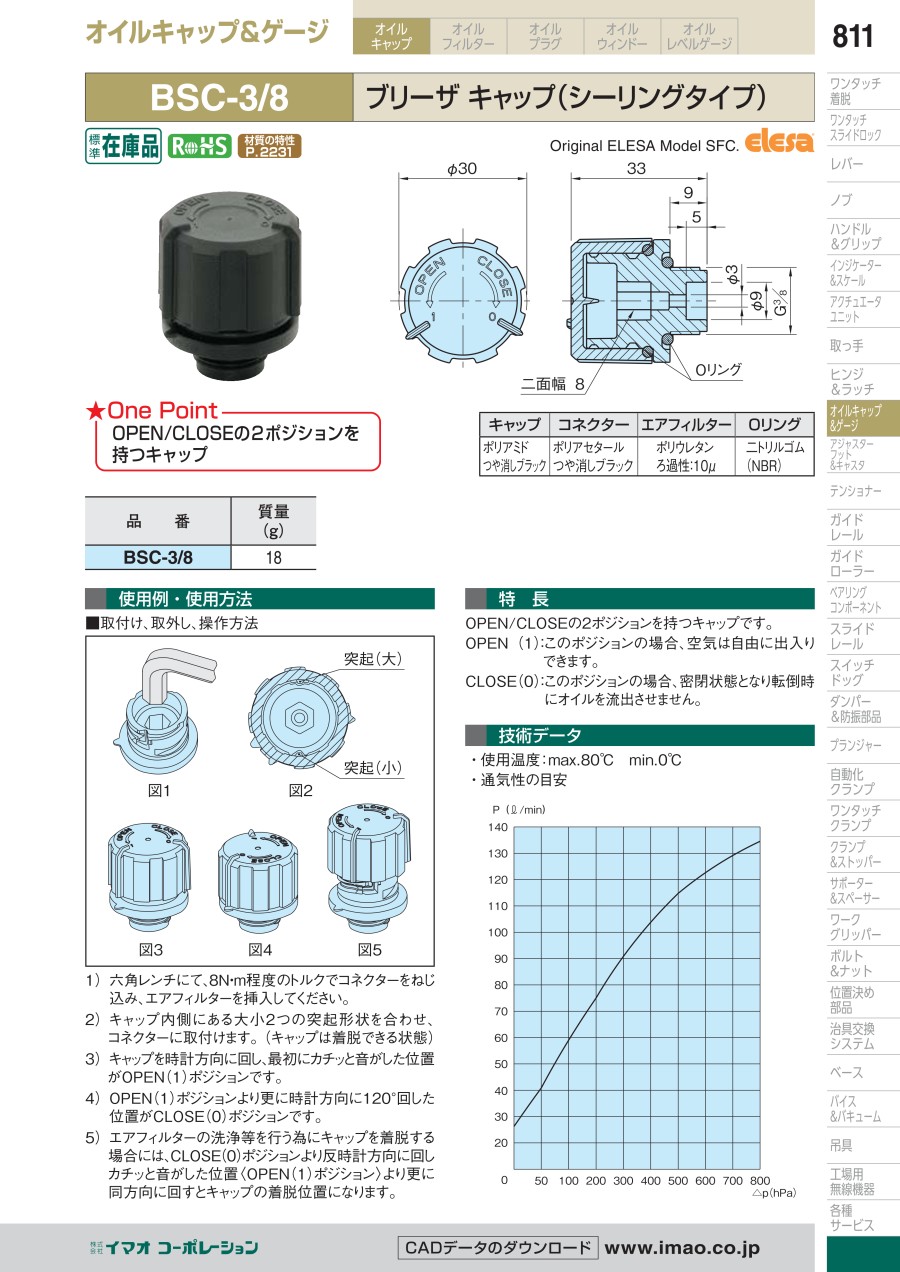

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブリーザキャップ（シーリングタイプ）（BSC-3/8）の型番BSC-3/8のページです。型番BSC-3/8に関する仕様情報を記載しております。
