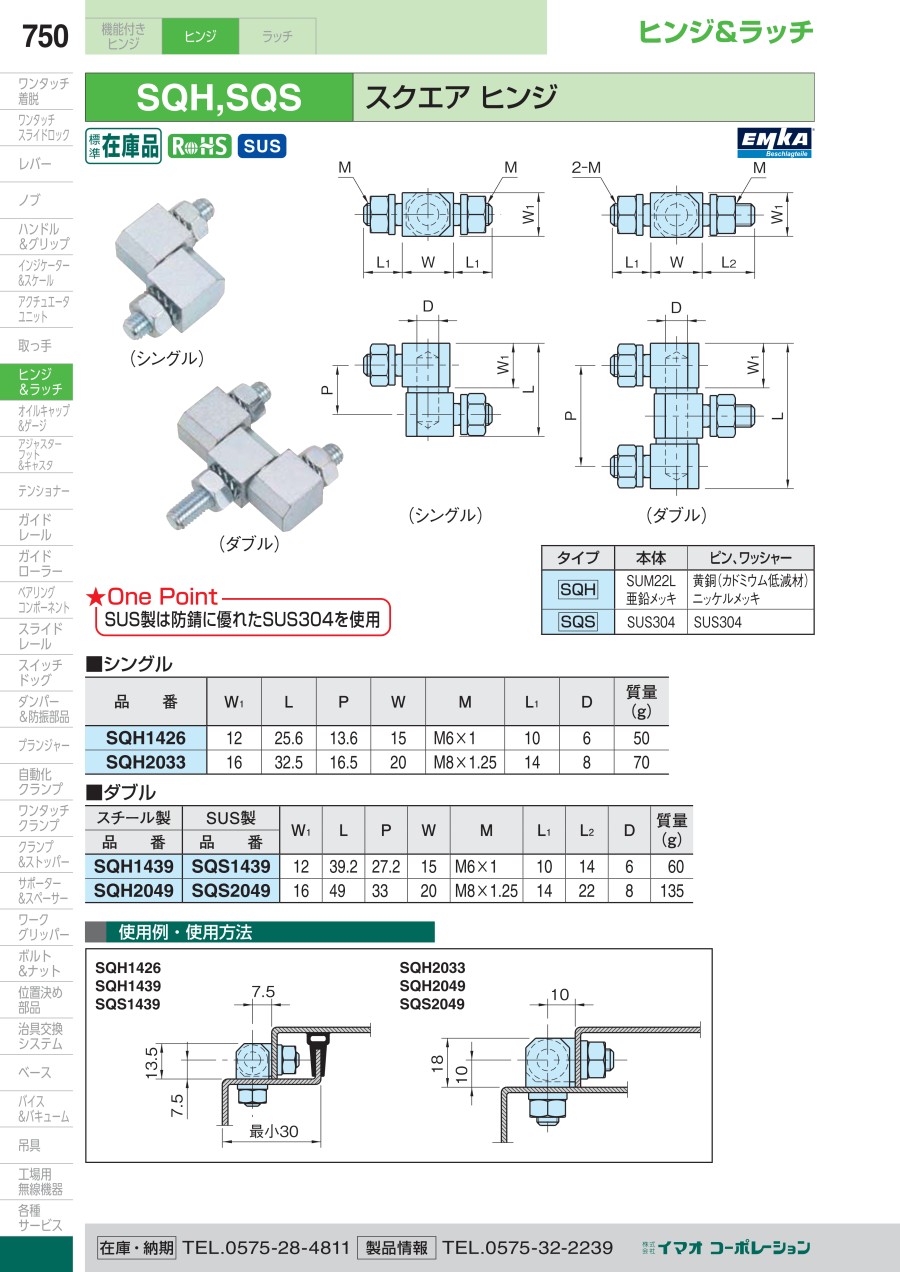

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="スクエア ヒンジ（SQH・SQS） 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000239717/221000239717_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="スクエア ヒンジ（SQH・SQS） 製品仕様"><colgroup><col width="33.3%" /><col width="33.3%" /><col width="33.3%" /></colgroup><thead><tr><th style="text-align: center;">タイプ</th><th style="text-align: center;">本体</th><th style="text-align: center;">ピン、ワッシャー</th></tr></thead><tbody><tr><td style="text-align: center;">SQH</td><td style="text-align: center;">SUM22L<br />亜鉛メッキ</td><td style="text-align: center;">黄銅（カドミウム低減材）<br />ニッケルメッキ</td></tr><tr><td style="text-align: center;">SQS</td><td style="text-align: center;">SUS304</td><td style="text-align: center;">SUS304</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><h4 class="m-h4--wysiwyg">シングル</h4><table class="m-table" summary="スクエア ヒンジ（SQH・SQS） 規格表1"><colgroup><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /><col width="11.1%" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">W<sub>1</sub></th><th style="text-align: center;">L</th><th style="text-align: center;">P</th><th style="text-align: center;">W</th><th style="text-align: center;">M</th><th style="text-align: center;">L<sub>1</sub></th><th style="text-align: center;">D</th><th style="text-align: center;">質量<br />（g）</th></tr></thead><tbody><tr><td style="text-align: center;">SQH1426</td><td style="text-align: center;">12</td><td style="text-align: center;">25.6</td><td style="text-align: center;">13.6</td><td style="text-align: center;">15</td><td style="text-align: center;">M6&times;1</td><td style="text-align: center;">10</td><td style="text-align: center;">6</td><td style="text-align: center;">50</td></tr><tr><td style="text-align: center;">SQH2033</td><td style="text-align: center;">16</td><td style="text-align: center;">32.5</td><td style="text-align: center;">16.5</td><td style="text-align: center;">20</td><td style="text-align: center;">M8&times;1.25</td><td style="text-align: center;">14</td><td style="text-align: center;">8</td><td style="text-align: center;">70</td></tr></tbody></table><h4 class="m-h4--wysiwyg">ダブル</h4><table class="m-table" summary="スクエア ヒンジ（SQH・SQS） 規格表2"><colgroup><col width="10.5%" /><col width="10.5%" /><col width="8.6%" /><col width="8.6%" /><col width="8.6%" /><col width="8.6%" /><col width="8.6%" /><col width="8.6%" /><col width="8.6%" /><col width="8.6%" /><col width="8.6%" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">型番</th><th rowspan="2" style="text-align: center;">W<sub>1</sub></th><th rowspan="2" style="text-align: center;">L</th><th rowspan="2" style="text-align: center;">P</th><th rowspan="2" style="text-align: center;">W</th><th rowspan="2" style="text-align: center;">M</th><th rowspan="2" style="text-align: center;">L<sub>1</sub></th><th rowspan="2" style="text-align: center;">L<sub>2</sub></th><th rowspan="2" style="text-align: center;">D</th><th rowspan="2" style="text-align: center;">質量<br />（g）</th></tr><tr><th style="text-align: center;">スチール製</th><th style="text-align: center;">SUS製</th></tr></thead><tbody><tr><td style="text-align: center;">SQH1439</td><td style="text-align: center;">SQS1439</td><td style="text-align: center;">12</td><td style="text-align: center;">39.2</td><td style="text-align: center;">27.2</td><td style="text-align: center;">15</td><td style="text-align: center;">M6&times;1</td><td style="text-align: center;">10</td><td style="text-align: center;">14</td><td style="text-align: center;">6</td><td style="text-align: center;">60</td></tr><tr><td style="text-align: center;">SQH2049</td><td style="text-align: center;">SQS2049</td><td style="text-align: center;">16</td><td style="text-align: center;">49</td><td style="text-align: center;">33</td><td style="text-align: center;">20</td><td style="text-align: center;">M8&times;1.25</td><td style="text-align: center;">14</td><td style="text-align: center;">22</td><td style="text-align: center;">8</td><td style="text-align: center;">135</td></tr></tbody></table><h3 class="m-h3--wysiwyg">使用例</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="スクエア ヒンジ（SQH・SQS） 使用例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000239717/221000239717_002_20230801115854.gif" /></div></div>
