イマオコーポレーション

早締めナット（BJ757）

早締めナット（BJ757）
通常単価(税別)
1,398円～3,353円
税込単価
1,538円～3,688円
通常出荷日：在庫品1日目当日出荷可能

【特長】・素早い締め付け作業ができます。・迅速な締付けが可能です。【用途】・付け替え頻度が多い部品や治...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

フルート ノブ（FTK）

イマオコーポレーション

フルート ノブ（FTK）
通常価格(税別)： 240円 (税込価格：264円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナールド ノブ（KN・KS）

イマオコーポレーション

ナールド ノブ（KN・KS）
通常価格(税別)： 284円 (税込価格：312円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

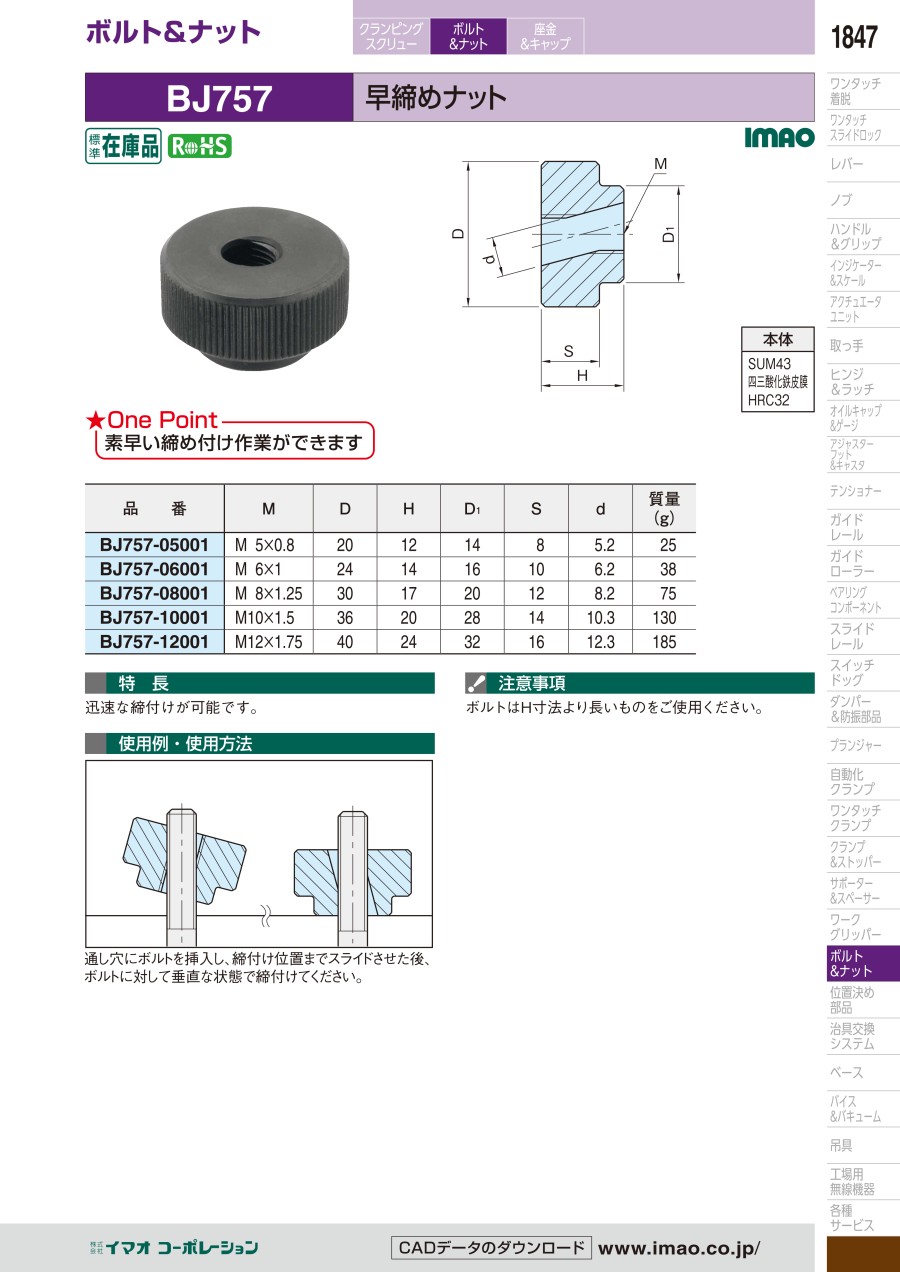

外形図

寸法図

製品仕様

材質

  • SUM43
  • 焼入焼戻
  • 四三酸化鉄皮膜

規格表

型番MDHD1Sd質量
(g)
BJ757-05001M5×0.820121485.225
BJ757-06001M6×1241416106.238
BJ757-08001M8×1.25301720128.275
BJ757-10001M10×1.53620281410.3130
BJ757-12001M12×1.754024321612.3185
  • ※ ボルトはH寸法より長いものを使用すること。

使用例

通し穴にボルトを挿入し、締付け位置までスライドさせた後、ボルトに対して垂直な状態で行ってください。

通し穴にボルトを挿入し、締付け位置までスライドさせた後、ボルトに対して垂直な状態で行ってください。

型番リスト

表示件数
  • 1
    • 型番
    BJ757-05001
    BJ757-06001
    BJ757-08001
    BJ757-10001
    BJ757-12001

    取付部 径 (mm) または 呼び径

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 高さ H

    (mm)

    		RoHS?最小発注数量
    M5
    ～20
    20
    12
    10
    1個
    M6
    20.1～30
    24
    14
    10
    1個
    M8
    20.1～30
    30
    17
    10
    1個
    M10
    30.1～40
    36
    20
    10
    1個
    M12
    30.1～40
    40
    24
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,398円
    ( 1,538円 )
    在庫品1日目当日出荷可能
    1,580円
    ( 1,738円 )
    在庫品1日目当日出荷可能
    2,185円
    ( 2,404円 )
    在庫品1日目当日出荷可能
    2,298円
    ( 2,528円 )
    在庫品1日目当日出荷可能
    3,353円
    ( 3,688円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・素早い締め付け作業ができます。
    ・迅速な締付けが可能です。
    【用途】
    ・付け替え頻度が多い部品や治具の固定に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    早締めナット（BJ757）のレビュー
    4.4平均満足度：4.45件のレビュー
    改善で使用しました。
    5
    満足度：5.02022/02/09
    社内でラインに使用している生産治具の中で、脱着頻度が高く、強度が必要のない部分にこの商品を使い、改善をしました。担当者か...もっと読む
    0人が参考にしています。
    部品の組付け
    3
    満足度：3.02021/02/26
    ボルトとナットが直角状態で噛み合うようになっているので、ナットを回している時にナットが傾くとボルトから外れてしまいます。...もっと読む
    0人が参考にしています。
    冶具の部品
    5
    満足度：5.02020/03/26
    加工部品を固定する冶具に使用。さっと緩めてナットを大きく移動して部品を脱着できるので大変便利でした。
    0人が参考にしています。
    測定機械の部品として
    5
    満足度：5.02019/11/21
    ナットを早回しして繰り返し測定の時間と手間を短縮したくて検討しました。使い勝手は大変よく便利です。
    0人が参考にしています。
    得意先様設備品に使用
    4
    満足度：4.02019/02/13
    長めのスタッドボルトに何枚かの重りを装着させ重量調整を行う際の仮固定に使用しました。初期調整時に使用のため、重量が決まる...もっと読む
    0人が参考にしています。
    5件全て見る

    よくあるご質問（FAQ）

    Qステンレス製品、メッキ仕様製品はありますか？
    A
    ありません。
