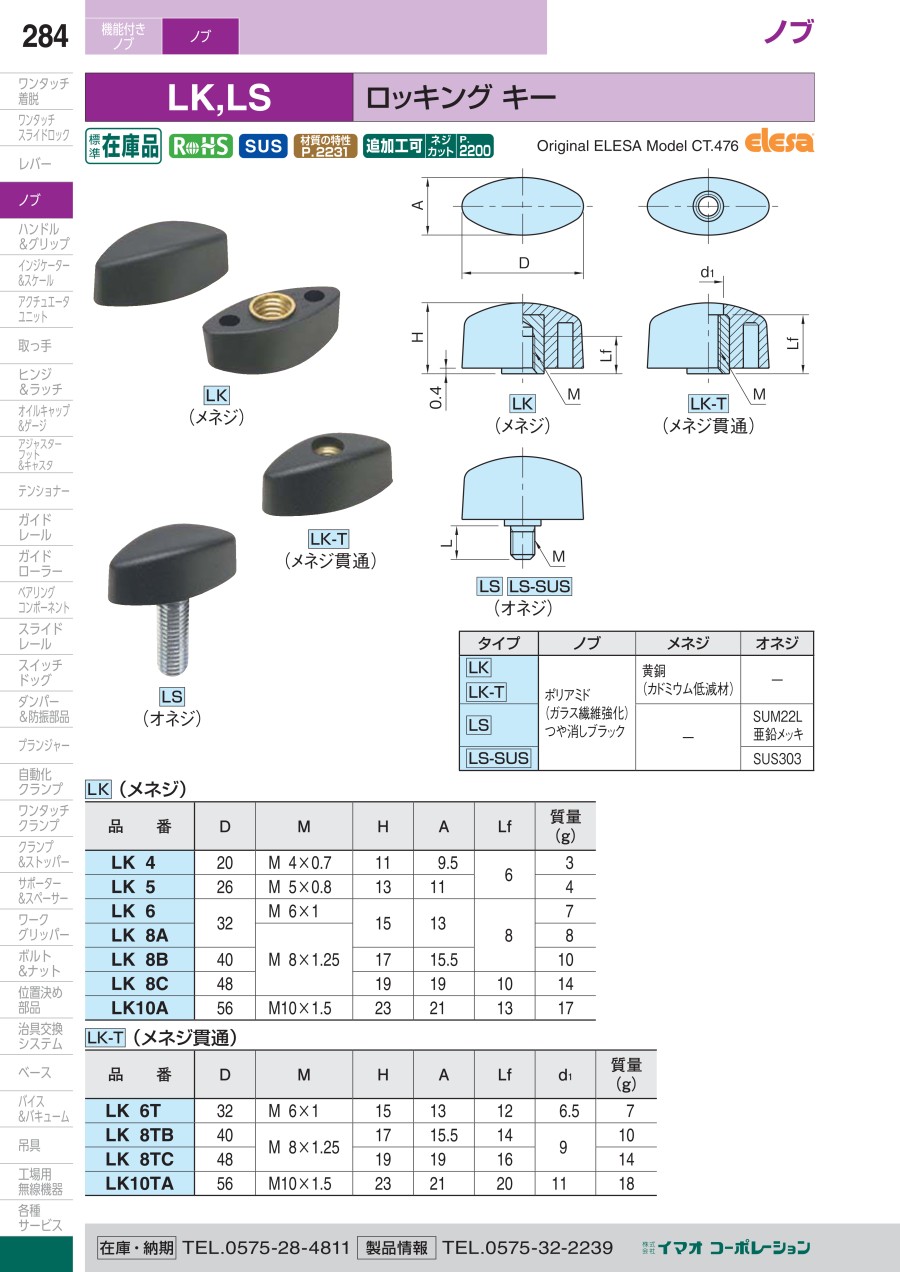

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ロッキング キー （LK,LS） 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000239469/221000239469_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">材質・表面処理</h4><table class="m-table" summary="ロッキング キー （LK,LS） 材質・表面処理"><colgroup><col width="16.0%" /><col width="30.0%" /><col width="30.0%" /><col width="24.0%" /></colgroup><thead><tr><th>タイプ</th><th>ノブ</th><th>メネジ</th><th>オネジ</th></tr></thead><tbody><tr><td>LK<br />LK-T</td><td rowspan="3" style="text-align: center;">ポリアミド<br />（ガラス繊維強化）<br />つや消しブラック</td><td>黄銅<br />（カドミウム低減材）</td><td>-</td></tr><tr><td>LS</td><td rowspan="2" style="text-align: center;">-</td><td>SUM22L<br />亜鉛メッキ</td></tr><tr><td>LS-SUS</td><td>SUS303</td></tr></tbody></table></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">技術情報</h4><ul class="m-list"><li>使用温度：max.+130℃、min.-30℃</li></ul></div></div></div><h3 class="m-h3--wysiwyg">規格表</h3><h4 class="m-h4--wysiwyg">LK（メネジ）</h4><table class="m-table" summary="ロッキング キー （LK,LS） 規格表1"><colgroup><col width="14.0%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /></colgroup><thead><tr><th>型番</th><th>D</th><th>M</th><th>H</th><th>A</th><th>Lf</th><th>質量<br />（g）</th></tr></thead><tbody><tr><td>LK4</td><td>20</td><td>M4&times;0.7</td><td>11</td><td>9.5</td><td rowspan="2" style="text-align: center;">6</td><td>3</td></tr><tr><td>LK5</td><td>26</td><td>M5&times;0.8</td><td>13</td><td>11</td><td>4</td></tr><tr><td>LK6</td><td rowspan="2" style="text-align: center;">32</td><td>M6&times;1</td><td rowspan="2" style="text-align: center;">15</td><td rowspan="2" style="text-align: center;">13</td><td rowspan="3" style="text-align: center;">8</td><td>7</td></tr><tr><td>LK8A</td><td rowspan="3" style="text-align: center;">M8&times;1.25</td><td>8</td></tr><tr><td>LK8B</td><td>40</td><td style="text-align: center;">17</td><td>15.5</td><td>10</td></tr><tr><td>LK8C</td><td>48</td><td style="text-align: center;">19</td><td>19</td><td>10</td><td>14</td></tr><tr><td>LK10A</td><td>56</td><td>M10&times;1.5</td><td>23</td><td>21</td><td>13</td><td>17</td></tr></tbody></table><h4 class="m-h4--wysiwyg">LK-T（メネジ貫通）</h4><table class="m-table" summary="ロッキング キー （LK,LS） 規格表2"><colgroup><col width="14.0%" /><col width="12.0%" /><col width="14.0%" /><col width="12.0%" /><col width="12.0%" /><col width="12.0%" /><col width="12.0%" /><col width="12.0%" /></colgroup><thead><tr><th>型番</th><th>D</th><th>M</th><th>H</th><th>A</th><th>Lf</th><th>d<sub>1</sub></th><th>質量<br />（g）</th></tr></thead><tbody><tr><td>LK6T</td><td>32</td><td>M6&times;1</td><td>15</td><td>13</td><td>12</td><td>6.5</td><td>7</td></tr><tr><td>LK8TB</td><td>40</td><td rowspan="2" style="text-align: center;">M8&times;1.25</td><td>17</td><td>15.5</td><td>14</td><td rowspan="2" style="text-align: center;">9</td><td>10</td></tr><tr><td>LK8TC</td><td>48</td><td>19</td><td>19</td><td>16</td><td>14</td></tr><tr><td>LK10TA</td><td>56</td><td>M10&times;1.5</td><td>23</td><td>21</td><td>20</td><td>11</td><td>18</td></tr></tbody></table><h4 class="m-h4--wysiwyg">LS、LS-SUS（オネジ）</h4><table class="m-table" summary="ロッキング キー （LK,LS） 規格表3"><colgroup><col width="13.0%" /><col width="10.0%" /><col width="13.0%" /><col width="10.0%" /><col width="10.8%" /><col width="10.8%" /><col width="10.8%" /><col width="10.8%" /><col width="10.8%" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">スチール製</th><th colspan="2" style="text-align: center;">SUS製</th><th rowspan="2" style="text-align: center;">D</th><th rowspan="2" style="text-align: center;">M</th><th rowspan="2" style="text-align: center;">H</th><th rowspan="2" style="text-align: center;">A</th><th rowspan="2" style="text-align: center;">L</th></tr><tr><th>型番</th><th>質量（g）</th><th>型番</th><th>質量（g）</th></tr></thead><tbody><tr><td>LS4&times;6</td><td rowspan="2" style="text-align: center;">4</td><td>LS4&times;6-SUS</td><td rowspan="2" style="text-align: center;">4</td><td rowspan="2" style="text-align: center;">20</td><td rowspan="2" style="text-align: center;">M4&times;0.7</td><td rowspan="2" style="text-align: center;">11</td><td rowspan="2" style="text-align: center;">9.5</td><td>6</td></tr><tr><td>LS4&times;10</td><td>LS4&times;10-SUS</td><td rowspan="2" style="text-align: center;">10</td></tr><tr><td>LS5&times;10</td><td>6</td><td>LS5&times;10-SUS</td><td>6</td><td rowspan="3" style="text-align: center;">26</td><td rowspan="3" style="text-align: center;">M5&times;0.8</td><td rowspan="3" style="text-align: center;">13</td><td rowspan="3" style="text-align: center;">11</td></tr><tr><td>LS5&times;16</td><td>7</td><td>LS5&times;16-SUS</td><td>7</td><td>16</td></tr><tr><td>-</td><td>-</td><td>LS5&times;25-SUS</td><td rowspan="2" style="text-align: center;">8</td><td>25</td></tr><tr><td>LS6&times;10</td><td>8</td><td>LS6&times;10-SUS</td><td rowspan="11" style="text-align: center;">32</td><td rowspan="6" style="text-align: center;">M6&times;1</td><td rowspan="11" style="text-align: center;">15</td><td rowspan="11" style="text-align: center;">13</td><td>10</td></tr><tr><td>LS6&times;16</td><td>10</td><td>LS6&times;16-SUS</td><td>10</td><td>16</td></tr><tr><td>LS6&times;20</td><td>11</td><td>LS6&times;20-SUS</td><td>11</td><td>20</td></tr><tr><td>LS6&times;25</td><td>12</td><td>LS6&times;25-SUS</td><td>12</td><td>25</td></tr><tr><td>-</td><td>-</td><td>LS6&times;30-SUS</td><td>13</td><td>30</td></tr><tr><td>LS6&times;40</td><td>14</td><td>-</td><td>-</td><td>40</td></tr><tr><td>LS8&times;16</td><td>13</td><td>LS8&times;16-SUS</td><td>13</td><td rowspan="10" style="text-align: center;">M8&times;1.25</td><td>16</td></tr><tr><td>-</td><td>-</td><td>LS8&times;20-SUS</td><td>14</td><td>20</td></tr><tr><td>LS8&times;25</td><td>16</td><td>LS8&times;25-SUS</td><td>16</td><td>25</td></tr><tr><td>-</td><td>-</td><td>LS8&times;30-SUS</td><td>17</td><td>30</td></tr><tr><td>LS8&times;40</td><td>20</td><td>LS8&times;40-SUS</td><td>20</td><td>40</td></tr><tr><td>LS8&times;16B</td><td>15</td><td>LS8&times;16B-SUS</td><td>15</td><td rowspan="3" style="text-align: center;">40</td><td rowspan="3" style="text-align: center;">17</td><td rowspan="3" style="text-align: center;">15.5</td><td>16</td></tr><tr><td>LS8&times;25B</td><td>16</td><td>LS8&times;25B-SUS</td><td>16</td><td>25</td></tr><tr><td>LS8&times;40B</td><td>22</td><td>LS8&times;40B-SUS</td><td>22</td><td>40</td></tr><tr><td>LS8&times;16C</td><td>18</td><td>LS8&times;16C-SUS</td><td rowspan="2" style="text-align: center;">18</td><td rowspan="2" style="text-align: center;">48</td><td rowspan="2" style="text-align: center;">19</td><td rowspan="2" style="text-align: center;">19</td><td>16</td></tr><tr><td>LS8&times;25C</td><td>21</td><td>LS8&times;25C-SUS</td><td>25</td></tr><tr><td>LS10&times;20</td><td>25</td><td>-</td><td>-</td><td rowspan="3" style="text-align: center;">40</td><td rowspan="5" style="text-align: center;">M10&times;1.5</td><td rowspan="3" style="text-align: center;">17</td><td rowspan="3" style="text-align: center;">15.5</td><td>20</td></tr><tr><td>LS10&times;30</td><td>27</td><td>-</td><td>-</td><td>30</td></tr><tr><td>LS10&times;40</td><td>31</td><td>-</td><td>-</td><td>40</td></tr><tr><td>LS10&times;20A</td><td>35</td><td>LS10&times;20A-SUS</td><td>35</td><td rowspan="2" style="text-align: center;">56</td><td rowspan="2" style="text-align: center;">23</td><td rowspan="2" style="text-align: center;">21</td><td>20</td></tr><tr><td>LS10&times;30A</td><td>39</td><td>LS10&times;30A-SUS</td><td>39</td><td>30</td></tr></tbody></table><h3 class="m-h3--wysiwyg">注意・禁止事項</h3><p>高温または多湿の条件下でのご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。</p>
