イマオコーポレーション

ナールドノブ（KN・KS）

Name: ナールド ノブ（KN・KS）
Brand: イマオコーポレーション
SKU: 221000239436
Rating: 4.7 (7 reviews)

カタログ |

通常単価(税別): 284円～1,148円

税込単価: 312円～1,263円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

外周のデザインにより操作しやすい樹脂製ノブ。【特長】・メネジ、メネジ貫通、オネジのバリエーションを用意...

詳細を確認

4.74.7

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

イマオコーポレーション

フルートノブ（FTK）

通常価格(税別)： 240円 (税込価格：264円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

ナールドサムノブ（TKN・TKS）

通常価格(税別)： 391円 (税込価格：430円)

通常出荷日：在庫品1日目

未確定：候補が50型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

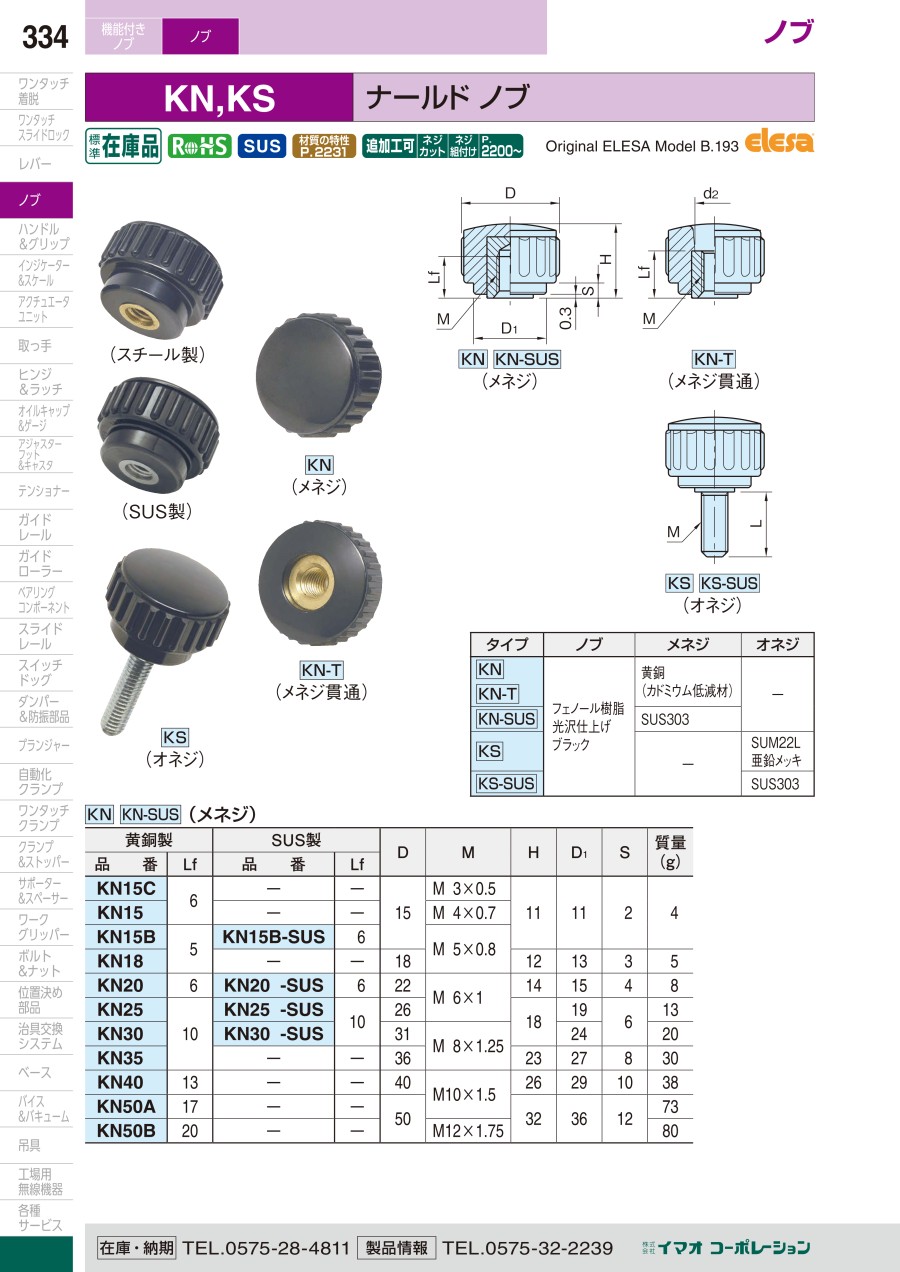

外形図

KN、KN-SUS
（メネジ）

KN-T
（メネジ貫通）

KS、KS-SUS
（オネジ）

製品仕様

材質

ノブ：フェノール樹脂光沢仕上げブラック
メネジ：KN・KN-T：黄銅（カドミウム低減材）、KN-SUS：SUS303
オネジ：KS：SUM22L 亜鉛メッキ、KS-SUS：SUS303

規格表

KN、KN-SUS（メネジ）

黄銅製		SUS製		D	M	H	D₁	S	質量 (g)
品番	Lf	品番	Lf	D	M	H	D₁	S	質量 (g)
KN15C	6	-	-	15	M3×0.5	11	11	2	4
KN15	6	-	-		M4×0.7
KN15B	5	KN15B-SUS	6		M5×0.8
KN18	5	-	-	18	M5×0.8	12	13	3	5
KN20	6	-	-	22	M6×1	14	15	4	8
KN25	10	-	-	26	M6×1	18	19	6	13
KN30		-	-	31	M8×1.25	18	24	6	20
KN35		-	-	26	M8×1.25	23	27	8	30
KN40	13	-	-	40	M10×1.5	26	29	10	38
KN50A	17	-	-	50	M10×1.5	32	36	12	73
KN50B	20	-	-	50	M12×1.75	32	36	12	80

KN-T（メネジ貫通）

品番	D	M	H	D₁	S	Lf	d₂	質量 (g)
品番	D	M	H	D₁	S	Lf	d₂	質量 (g)
KN15T	15	M 4×0.7	11	11	2	10	6	4
KN18T	18	M 5×0.8	12	13	3	10	7	5
KN20T	22	M 6×1	14	15	4	11	8	8
KN25T	26	M 6×1	18	19	6	15	10	16
KN25TA	26	M 8×1.25		19			10	17
KN30T	31	M 8×1.25		24			13	21
KN30TA	31	M10×1.5		24			13	24
KN40T	40	M10×1.5	26	29	10		14	40

KS、KS-SUS（オネジ）

スチール製	SUS製	D	M	H	D₁	S	L	質量 (g)
品番	品番	D	M	H	D₁	S	L	質量 (g)
KS15× 6C	KS15× 6C-SUS	15	M 3×0.5	11	11	2	6	3
-	KS15×10C-SUS		M 3×0.5				10	4
KS15× 6A	KS15× 6A-SUS		M 4×0.7				6	3
KS15×10A	KS15×10A-SUS						10	4
KS15×16A	KS15×16A-SUS						16	5
KS15×10B	KS15×10B-SUS		M 5×0.8				10	5
KS15×16B	KS15×16B-SUS						16	6
KS18×10	-	18		12	13	3	10	6
KS18×16	-	18		12	13	3	16	7
KS20×10	KS20×10 -SUS	22	M 6×1	14	15	4	10	9
KS20×16	KS20×16 -SUS						16	10
KS20×25	-						25	12
KS25×16	KS25×16 -SUS	26		18	19	6	16	14
KS25×25	-						25	16
KS25×16A	-		M 8×1.25				16	20
KS25×25A	-						25	23
KS30×16	-	31		18	24		16	25
KS30×25	-						25	28
KS30×40	-						40	32
KS35×40	-	36		23	27	8	40	42
KS40×30	-	40	M10×1.5	26	29	10	30	59
KS50×40	-	50	M10×1.5	32	36	12	40	94

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さ【範囲選択】

(mm)

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

おねじ先端加工

めねじ・丸穴加工

取付部材質

取付部表面処理

本体高さ H

(mm)

トラスココード

RoHS?

最小発注数量

めねじ	M4	～10	6	～20	15	-	止まり穴	黄銅	なし	11	105-8321	10	1個
めねじ	M5	～10	5	～20	15	-	止まり穴	黄銅	なし	11	-	10	1個
めねじ	M5	～10	6	～20	15	-	止まり穴	[ステンレス] SUS303	なし	11	-	-	1個
めねじ	M3	～10	6	～20	15	-	止まり穴	黄銅	なし	11	-	10	1個
めねじ	M4	～10	10	～20	15	-	貫通	黄銅	なし	11	-	10	1個
めねじ	M5	～10	5	～20	18	-	止まり穴	黄銅	なし	12	105-8339	10	1個
めねじ	M6	～10	6	20.1～30	22	-	止まり穴	黄銅	なし	14	105-8347	10	1個
めねじ	M6	10.1～15	11	20.1～30	22	-	貫通	黄銅	なし	14	-	10	1個
めねじ	M6	～10	10	20.1～30	26	-	止まり穴	黄銅	なし	18	105-8355	10	1個
めねじ	M6	10.1～15	15	20.1～30	26	-	貫通	黄銅	なし	18	-	10	1個
めねじ	M8	10.1～15	15	20.1～30	26	-	貫通	黄銅	なし	18	-	10	1個
めねじ	M8	～10	10	30.1～40	31	-	止まり穴	黄銅	なし	18	105-8363	10	1個
めねじ	M8	10.1～15	15	30.1～40	31	-	貫通	黄銅	なし	18	-	10	1個
めねじ	M10	10.1～15	15	30.1～40	31	-	貫通	黄銅	なし	18	-	10	1個
めねじ	M8	～10	10	30.1～40	36	-	止まり穴	黄銅	なし	23	105-8371	10	1個
めねじ	M10	10.1～15	13	30.1～40	40	-	止まり穴	黄銅	なし	26	105-8380	10	1個
めねじ	M10	10.1～15	15	30.1～40	40	-	貫通	黄銅	なし	26	-	10	1個
めねじ	M10	15.1～20	17	40.1～50	50	-	止まり穴	黄銅	なし	32	-	10	1個
めねじ	M12	15.1～20	20	40.1～50	50	-	止まり穴	黄銅	なし	32	-	10	1個
おねじ	M4	～10	6	～20	15	なし	-	[その他] SUM22L	亜鉛メッキ	11	-	10	1個
おねじ	M4	～10	6	～20	15	なし	-	[ステンレス] SUS303	なし	11	-	10	1個
おねじ	M3	～10	6	～20	15	なし	-	[その他] SUM22L	亜鉛メッキ	11	-	10	1個
おねじ	M3	～10	6	～20	15	なし	-	[ステンレス] SUS303	なし	11	-	10	1個
おねじ	M4	～10	10	～20	15	なし	-	[その他] SUM22L	亜鉛メッキ	11	105-8398	10	1個
おねじ	M4	～10	10	～20	15	なし	-	[ステンレス] SUS303	なし	11	-	10	1個
おねじ	M5	～10	10	～20	15	なし	-	[その他] SUM22L	亜鉛メッキ	11	105-8444	10	1個
おねじ	M5	～10	10	～20	15	なし	-	[ステンレス] SUS303	なし	11	-	10	1個
おねじ	M3	～10	10	～20	15	なし	-	[ステンレス] SUS303	なし	11	-	10	1個
おねじ	M4	15.1～20	16	～20	15	なし	-	[その他] SUM22L	亜鉛メッキ	11	105-8401	10	1個
おねじ	M4	15.1～20	16	～20	15	なし	-	[ステンレス] SUS303	なし	11	-	10	1個
おねじ	M5	15.1～20	16	～20	15	なし	-	[その他] SUM22L	亜鉛メッキ	11	105-8576	10	1個
おねじ	M5	15.1～20	16	～20	15	なし	-	[ステンレス] SUS303	なし	11	-	10	1個
おねじ	M5	～10	10	～20	18	なし	-	[その他] SUM22L	亜鉛メッキ	12	-	10	1個
おねじ	M5	15.1～20	16	～20	18	なし	-	[その他] SUM22L	亜鉛メッキ	12	-	10	1個
おねじ	M6	～10	10	20.1～30	22	なし	-	[その他] SUM22L	亜鉛メッキ	14	105-8584	10	1個
おねじ	M6	～10	10	20.1～30	22	なし	-	[ステンレス] SUS303	なし	14	-	10	1個
おねじ	M6	15.1～20	16	20.1～30	22	なし	-	[その他] SUM22L	亜鉛メッキ	14	105-8592	10	1個
おねじ	M6	15.1～20	16	20.1～30	22	なし	-	[ステンレス] SUS303	なし	14	-	10	1個
おねじ	M6	20.1～30	25	20.1～30	22	なし	-	[その他] SUM22L	亜鉛メッキ	14	-	10	1個
おねじ	M6	15.1～20	16	20.1～30	26	なし	-	[その他] SUM22L	亜鉛メッキ	19	105-8606	10	1個
おねじ	M6	15.1～20	16	20.1～30	26	なし	-	[ステンレス] SUS303	なし	19	-	10	1個
おねじ	M8	15.1～20	16	20.1～30	26	なし	-	[その他] SUM22L	亜鉛メッキ	19	-	10	1個
おねじ	M6	20.1～30	25	20.1～30	26	なし	-	[その他] SUM22L	亜鉛メッキ	19	105-8614	10	1個
おねじ	M8	20.1～30	25	20.1～30	26	なし	-	[その他] SUM22L	亜鉛メッキ	19	-	10	1個
おねじ	M8	15.1～20	16	30.1～40	31	なし	-	[その他] SUM22L	亜鉛メッキ	18	105-8622	10	1個
おねじ	M8	20.1～30	25	30.1～40	31	なし	-	[その他] SUM22L	亜鉛メッキ	18	105-8631	10	1個
おねじ	M8	30.1～	40	30.1～40	31	なし	-	[その他] SUM22L	亜鉛メッキ	18	-	10	1個
おねじ	M8	30.1～	40	30.1～40	36	なし	-	[その他] SUM22L	亜鉛メッキ	23	105-8657	10	1個
おねじ	M10	20.1～30	30	30.1～40	40	なし	-	[その他] SUM22L	亜鉛メッキ	26	105-8665	10	1個
おねじ	M10	30.1～	40	40.1～50	50	なし	-	[その他] SUM22L	亜鉛メッキ	32	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

333円 ( 366円 )	在庫品1日目当日出荷可能
352円 ( 387円 )	在庫品1日目当日出荷可能
762円 ( 838円 )	4日目
493円 ( 542円 )	在庫品1日目当日出荷可能
463円 ( 509円 )	在庫品1日目当日出荷可能
352円 ( 387円 )	在庫品1日目当日出荷可能
539円 ( 593円 )	在庫品1日目当日出荷可能
391円 ( 430円 )	3日目
495円 ( 545円 )	在庫品1日目当日出荷可能
715円 ( 787円 )	3日目
715円 ( 787円 )	3日目
775円 ( 853円 )	在庫品1日目当日出荷可能
755円 ( 831円 )	在庫品1日目当日出荷可能
577円 ( 635円 )	3日目
883円 ( 971円 )	3日目
1,000円 ( 1,100円 )	3日目
925円 ( 1,018円 )	3日目
1,035円 ( 1,139円 )	在庫品1日目当日出荷可能
1,122円 ( 1,234円 )	在庫品1日目当日出荷可能
527円 ( 580円 )	在庫品1日目当日出荷可能
1,111円 ( 1,222円 )	3日目
736円 ( 810円 )	在庫品1日目当日出荷可能
905円 ( 996円 )	3日目
284円 ( 312円 )	在庫品1日目当日出荷可能
1,057円 ( 1,163円 )	在庫品1日目当日出荷可能
325円 ( 358円 )	在庫品1日目当日出荷可能
925円 ( 1,018円 )	在庫品1日目当日出荷可能
926円 ( 1,019円 )	3日目
474円 ( 521円 )	在庫品1日目当日出荷可能
1,049円 ( 1,154円 )	在庫品1日目当日出荷可能
484円 ( 532円 )	在庫品1日目当日出荷可能
1,038円 ( 1,142円 )	在庫品1日目当日出荷可能
373円 ( 410円 )	在庫品1日目当日出荷可能
365円 ( 402円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	在庫品1日目当日出荷可能
1,148円 ( 1,263円 )	在庫品1日目当日出荷可能
425円 ( 468円 )	在庫品1日目当日出荷可能
387円 ( 426円 )	在庫品1日目当日出荷可能
1,118円 ( 1,230円 )	在庫品1日目当日出荷可能
392円 ( 431円 )	在庫品1日目当日出荷可能
594円 ( 653円 )	在庫品1日目当日出荷可能
731円 ( 804円 )	3日目
735円 ( 809円 )	在庫品1日目当日出荷可能
735円 ( 809円 )	在庫品1日目当日出荷可能
786円 ( 865円 )	在庫品1日目当日出荷可能
863円 ( 949円 )	3日目
921円 ( 1,013円 )	3日目
943円 ( 1,037円 )	3日目

詳細情報

基本情報

基本情報

外周のデザインにより操作しやすい樹脂製ノブ。
【特長】
・メネジ、メネジ貫通、オネジのバリエーションを用意
・ネジ部材質は、スチール製、ステンレス製、黄銅製を用意
・メネジタイプはネジ貫通タイプあり
・使用温度-20～+110℃
・側面の凹凸が大きく、滑りにくく操作がしやすい
【用途】
・各種装置のネジ締付け箇所に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
【ワンタッチ着脱】ワンウェイクランパー
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ナールドノブ（KN・KS）のレビュー

4.7平均満足度：4.77件のレビュー

星5
71%
星4
29%
星3
0%
星2
0%
星1
0%

カバー用ノブ

満足度：5.02021/12/29

装置の外観カバー用のノブとして使用しています。めねじ側の材質はＳＵＳも選択できるので良いと思います。操作性も問題あり...もっと読む

0人が参考にしています。

部品の位置固定

満足度：4.02019/04/11

スライド部品の位置固定に使用。ネジの相手はシャフトになり、直接ネジ先が当たるとシャフトに傷などがつくため当て物を用意して...もっと読む

0人が参考にしています。

自社製品の留めねじで使用

満足度：4.02018/09/12

他の商品に適切なものがなく、長さが合っていたこと、頭の大きさがよかったので購入しました。ねじの部分の材質がステンレス、黄...もっと読む

0人が参考にしています。

樹脂製の機械の組み立てのボルトとして使用

満足度：5.02018/09/12

お客さまからのご指定で購入しました。樹脂製の機械なので洗浄するときに分解しやすいようにナールドノブを取り付けています。ノ...もっと読む

0人が参考にしています。

自社製作治工具に対し組み込み使用

満足度：5.02018/08/31

自社製作治工具に対し組み込み使用しています。側面の凹凸が大きく、滑りにくい樹脂製で操作がしやすく、サイズ感も気に入ってい...もっと読む

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q任意のネジ長さの製品が欲しいのですが？

ネジカット、ネジ組付サービスをご用意していますので、お問合せ下さい。
