鍋屋バイテック

六角穴付き脱落防止ねじ SSC

六角穴付き脱落防止ねじ SSC
通常単価(税別)
215円～493円
税込単価
237円～542円
通常出荷日：在庫品1日目～7日目一部当日出荷可能

ねじの脱落・紛失を防止する六角穴付きボルトタイプのねじ。【特長】・パネルに取りつけたねじをフレームから...

詳細を確認

よく一緒に見られています

SSC-SNHS 六角脱落防止ねじ

鍋屋バイテック

SSC-SNHS 六角脱落防止ねじ
通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

よく一緒に見られています

六角穴付き低頭脱落防止ねじ SSCLS

鍋屋バイテック

六角穴付き低頭脱落防止ねじ SSCLS
通常価格(税別)： 298円 (税込価格：328円)

通常出荷日：在庫品1日目

未確定：候補が23型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

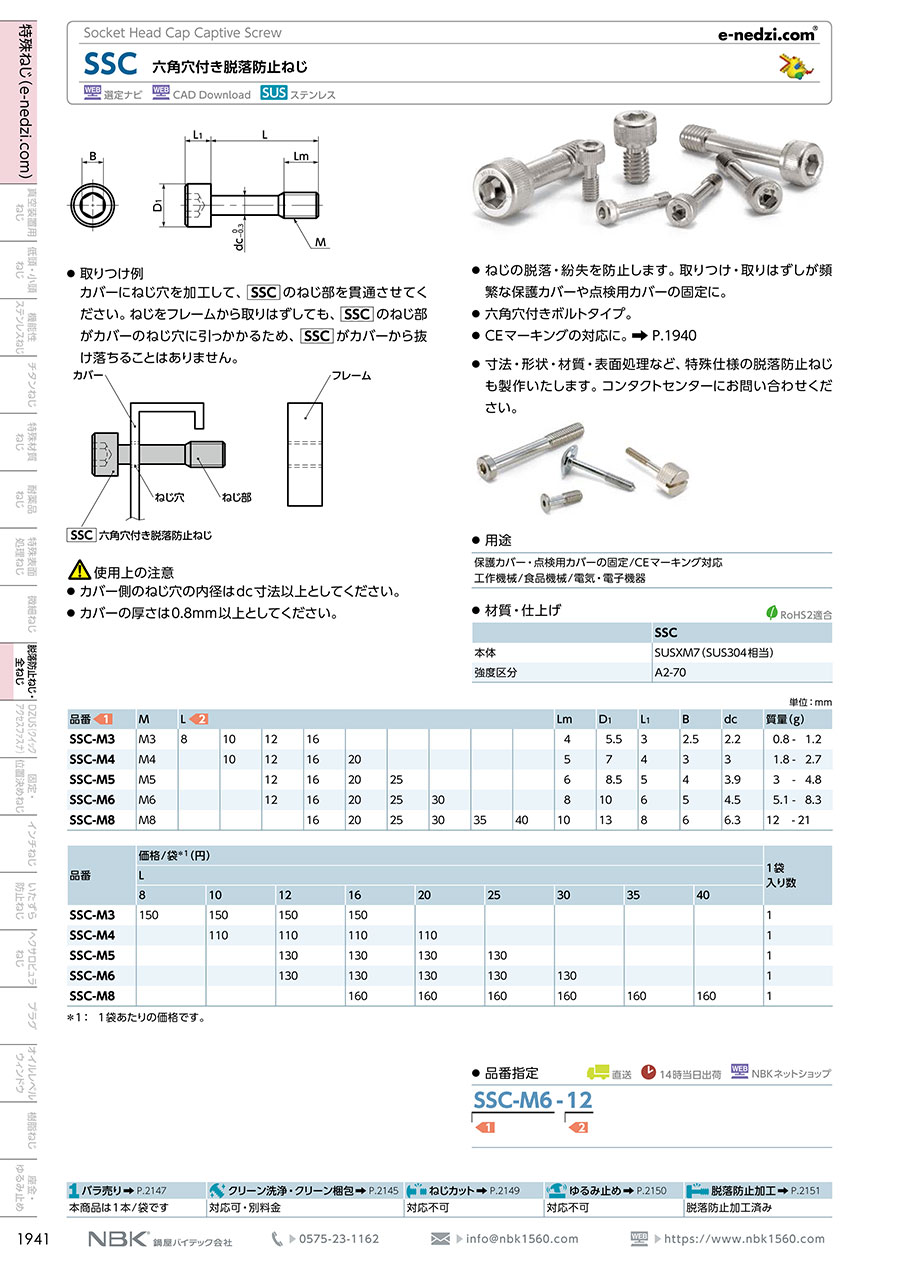

六角穴付き脱落防止ねじの外観

六角穴付き脱落防止ねじの外観

六角穴付き脱落防止ねじの寸法図

六角穴付き脱落防止ねじの寸法図



（単位：mm）



品番MLLmD1L1Bdc質量（g）
SSC-M3M38101216-----45.532.52.20.8-1.2
SSC-M4M4-10121620----574331.8-2.7
SSC-M5M5--12162025---68.5543.93-4.8
SSC-M6M6--1216202530--810654.55.1-8.3
SSC-M8M8---1620253035401013866.312-21

取りつけ例

六角穴付き脱落防止ねじの取りつけ例

六角穴付き脱落防止ねじの取りつけ例

カバーにねじ穴を加工して、SSCのねじ部を貫通させる。ねじをフレームから取りはずしても、SSCのねじ部がカバーのねじ穴に引っかかるため、SSCがカバーから抜け落ちることはない。

使用上の注意

  • カバー側のねじ穴の内径はdc寸法以上としてください。
  • カバーの厚さは0.8mm以上としてください。

注意・禁止事項

  • 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
  • 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数
  • 1
    • 型番
    SSC-M3X8
    SSC-M3X10
    SSC-M3X12
    SSC-M3X16
    SSC-M4X10
    SSC-M4X12
    SSC-M4X16
    SSC-M4X20
    SSC-M5X12
    SSC-M5X16
    SSC-M5X20
    SSC-M5X25
    SSC-M6X12
    SSC-M6X16
    SSC-M6X20
    SSC-M6X25
    SSC-M6X30
    SSC-M8X16
    SSC-M8X20
    SSC-M8X25
    SSC-M8X30
    SSC-M8X35
    SSC-M8X40

    ねじの呼び(M)

    長さL

    (mm)

    ねじM径

    サイズ（X表記）

    サイズ（-表記）

    		RoHS2（10物質）?最小発注数量
    3
    8
    M3
    M3X8
    M3-8
    対応
    1個
    3
    10
    M3
    M3X10
    M3-10
    対応
    1個
    3
    12
    M3
    M3X12
    M3-12
    対応
    1個
    3
    16
    M3
    M3X16
    M3-16
    対応
    1個
    4
    10
    M4
    M4X10
    M4-10
    対応
    1個
    4
    12
    M4
    M4X12
    M4-12
    対応
    1個
    4
    16
    M4
    M4X16
    M4-16
    対応
    1個
    4
    20
    M4
    M4X20
    M4-20
    対応
    1個
    5
    12
    M5
    M5X12
    M5-12
    対応
    1個
    5
    16
    M5
    M5X16
    M5-16
    対応
    1個
    5
    20
    M5
    M5X20
    M5-20
    対応
    1個
    5
    25
    M5
    M5X25
    M5-25
    対応
    1個
    6
    12
    M6
    M6X12
    M6-12
    対応
    1個
    6
    16
    M6
    M6X16
    M6-16
    対応
    1個
    6
    20
    M6
    M6X20
    M6-20
    対応
    1個
    6
    25
    M6
    M6X25
    M6-25
    対応
    1個
    6
    30
    M6
    M6X30
    M6-30
    対応
    1個
    8
    16
    M8
    M8X16
    M8-16
    対応
    1個
    8
    20
    M8
    M8X20
    M8-20
    対応
    1個
    8
    25
    M8
    M8X25
    M8-25
    対応
    1個
    8
    30
    M8
    M8X30
    M8-30
    対応
    1個
    8
    35
    M8
    M8X35
    M8-35
    対応
    1個
    8
    40
    M8
    M8X40
    M8-40
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    314円
    ( 345円 )
    3日目
    289円
    ( 318円 )
    在庫品1日目当日出荷可能
    265円
    ( 292円 )
    在庫品1日目当日出荷可能
    254円
    ( 279円 )
    在庫品1日目当日出荷可能
    216円
    ( 238円 )
    在庫品1日目当日出荷可能
    235円
    ( 259円 )
    3日目
    221円
    ( 243円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    7日目
    276円
    ( 304円 )
    在庫品1日目当日出荷可能
    215円
    ( 237円 )
    在庫品1日目当日出荷可能
    381円
    ( 419円 )
    在庫品1日目当日出荷可能
    278円
    ( 306円 )
    在庫品1日目当日出荷可能
    411円
    ( 452円 )
    在庫品1日目当日出荷可能
    254円
    ( 279円 )
    3日目
    467円
    ( 514円 )
    3日目
    276円
    ( 304円 )
    4日目
    276円
    ( 304円 )
    在庫品1日目当日出荷可能
    412円
    ( 453円 )
    3日目
    493円
    ( 542円 )
    在庫品1日目当日出荷可能
    330円
    ( 363円 )
    3日目
    303円
    ( 333円 )
    在庫品1日目当日出荷可能
    330円
    ( 363円 )
    在庫品1日目当日出荷可能
    303円
    ( 333円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ねじの脱落・紛失を防止する六角穴付きボルトタイプのねじ。
    【特長】
    ・パネルに取りつけたねじをフレームからはずしたとき、ねじが抜け落ちることがない。
    【用途】
    ・取りつけ・取りはずしが頻繁なカバーパネルの固定などの用途に。
    ・CEマーキングの対応に。
    ・工作機械／食品機械／電気・電子機器。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    六角穴付き脱落防止ねじ SSCのレビュー
    5平均満足度：5.05件のレビュー
    試作品
    5
    満足度：5.02022/12/20
    この商品はホース等の継手を製品として製造・販売している関係で、製品の試作品を作製した際に部品として採用したものになります...もっと読む
    0人が参考にしています。
    部品の取り付けに
    5
    満足度：5.02021/02/26
    部品の取り付けに使いました。特殊なネジが1本から購入できて便利です。
    0人が参考にしています。
    治具部品
    5
    満足度：5.02020/03/11
    少量購入で、メーカー購入（送料込み）の値段よりミスミで購入した方が安くできた。納期も早く良かった。
    0人が参考にしています。
    スライド部品の固定部品
    5
    満足度：5.02019/11/10
    スライドするパーツに本品を取り付け、固定の際に使用。 脱落しないので紛失の恐れがなく良いです。
    0人が参考にしています。
    段替え利用する部位に
    5
    満足度：5.02019/08/08
    生産用治具付帯部品として使用しています。段替え利用する部位に対しこちらの商品を使用することで、頻度の多い緩締に対しても、...もっと読む
    0人が参考にしています。
    5件全て見る
