メカニカル部品技術窓口
六角穴付き低頭ボルト SLH【1～50個入り】
- 通常単価(税別)
- 234円～5,118円
- 税込単価
- 257円～5,630円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【特長】・頭部高さの低い六角穴付きボルト・機器・装置の省スペース化や上部スペースが限られた箇所に
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が328型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

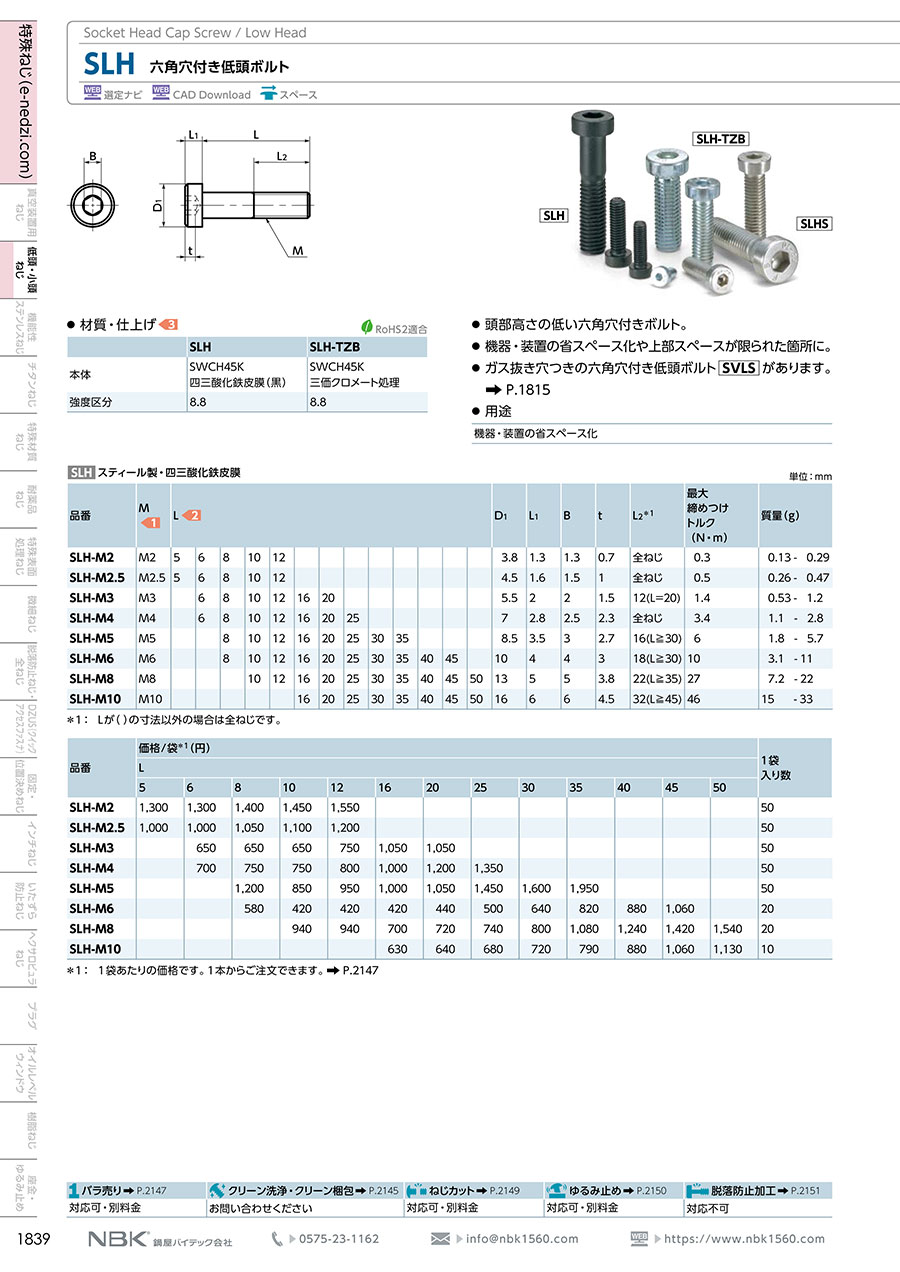

外形図
規格表
単位：mm
| 型番 | M | L | D1 | L1 | B | t | L2* | 最大締めつけトルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| SLH-M2 | M2 | 5・6・8・10・12 | 3.8 | 1.3 | 1.3 | 0.7 | 全ねじ | 0.3 | 0.13～0.29 |
| SLH-M2.5 | M2.5 | 5・6・8・10・12 | 4.5 | 1.6 | 1.5 | 1 | 全ねじ | 0.5 | 0.26～0.47 |
| SLH-M3 | M3 | 6・8・10・12・16・20 | 5.5 | 2 | 2 | 1.5 | 12（L=20） | 1.4 | 0.53～1.2 |
| SLH-M4 | M4 | 6・8・10・12・16・20・25 | 7 | 2.8 | 2.5 | 2.3 | 全ねじ | 3.4 | 1.1～2.8 |
| SLH-M5 | M5 | 8・10・12・16・20・25・30・35 | 8.5 | 3.5 | 3 | 2.7 | 16（L≧30） | 6 | 1.8～5.7 |
| SLH-M6 | M6 | 8・10・12・16・20・25・30・35・40・45 | 10 | 4 | 4 | 3 | 18（L≧30） | 10 | 3.1～11 |
| SLH-M8 | M8 | 10・12・16・20・25・30・35・40・45・50 | 13 | 5 | 5 | 3.8 | 22（L≧35） | 27 | 7.2～22 |
| SLH-M10 | M10 | 16・20・25・30・35・40・45・50 | 16 | 6 | 6 | 4.5 | 32（L≧45） | 46 | 15～33 |
* Lが（）の寸法以外場合は全ねじです。
単位：mm
| 型番 | M | L | D1 | L1 | B | t | L2* | 最大締めつけトルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| SLHS-M2 | M2 | 5・6・8・10・12 | 3.8 | 1.3 | 1.3 | 0.7 | 全ねじ | 0.18 | 0.13～0.29 |
| SLHS-M2.5 | M2.5 | 5・6・8・10・12 | 4.5 | 1.6 | 1.5 | 1 | 全ねじ | 0.36 | 0.26～0.47 |
| SLHS-M3 | M3 | 5・6・8・10・12・16・20 | 5.5 | 2 | 2 | 1.5 | 12（L=20） | 0.6 | 0.5～1.2 |
| SLHS-M4 | M4 | 6・8・10・12・16・20・25 | 7 | 2.8 | 2.5 | 2.3 | 全ねじ | 1.5 | 1.1～2.8 |
| SLHS-M5 | M5 | 8・10・12・16・20・25・30・35 | 8.5 | 3.5 | 3 | 2.7 | 16（L≧30） | 3.1 | 1.8～5.7 |
| SLHS-M6 | M6 | 8・10・12・16・20・25・30・35・40・45 | 10 | 4 | 4 | 3 | 18（L≧30） | 5.3 | 3.1～11 |
| SLHS-M8 | M8 | 10・12・16・20・25・30・35・40・45・50 | 13 | 5 | 5 | 3.8 | 22（L≧35） | 12 | 7.2～22 |
| SLHS-M10 | M10 | 16・20・25・30・35・40・45・50 | 16 | 6 | 6 | 4.5 | 32（L≧45） | 25 | 15～33 |
* Lが（）の寸法以外場合は全ねじです。
単位：mm
| 型番 | M | L | D1 | L1 | B | t | L2* | 最大締めつけトルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| SLH-M2-TZB | M2 | 5・6・8・10・12 | 3.8 | 1.3 | 1.3 | 0.7 | 全ねじ | 0.3 | 0.13～0.29 |
| SLH-M2.5-TZB | M2.5 | 5・6・8・10・12 | 4.5 | 1.6 | 1.5 | 1 | 全ねじ | 0.5 | 0.26～0.47 |
| SLH-M3-TZB | M3 | 6・8・10・12 | 5.5 | 2 | 2 | 1.5 | 全ねじ | 1.4 | 0.53～0.78 |
| SLH-M4-TZB | M4 | 8・10・12・16・20・25・30 | 7 | 2.8 | 2.5 | 2.3 | 14（L=30） | 3.4 | 1.3～3.3 |
| SLH-M5-TZB | M5 | 8・10・12・16・20・25・30・35 | 8.5 | 3.5 | 3 | 2.7 | 16（L≧30） | 6 | 1.8～5.7 |
| SLH-M6-TZB | M6 | 10・12・16・20・25・30・35 | 10 | 4 | 4 | 3 | 18（L≧30） | 10 | 3.5～8.7 |
| SLH-M8-TZB | M8 | 12・16・20・25・30・35 | 13 | 5 | 5 | 3.8 | 22（L>35） | 27 | 7.8～16 |
| SLH-M10-TZB | M10 | 16・20・25・30・35 | 16 | 6 | 6 | 4.5 | 全ねじ | 46 | 15～24 |
* Lが（）の寸法以外場合は全ねじです。
製品仕様
材質・仕上げ
| SLH | SLH-TZB | SLHS | |
|---|---|---|---|
| 本体 | SWCH45K（スティール製） 四三酸化鉄皮膜（黒） | SWCH45K（スティール製） 三価クロメート処理 | SUSXM7（SUS304相当） |
| 強度区分 | 8.8 | 8.8 | A2-50 |
選定サポート情報
注文例
（1）M （2）L （3）材質・仕上げ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,490円 ( 2,739円 ) | 3日目 |
3,168円 ( 3,485円 ) | 在庫品1日目当日出荷可能 |
477円 ( 525円 ) | 3日目 |
419円 ( 461円 ) | 在庫品1日目当日出荷可能 |
2,905円 ( 3,196円 ) | 3日目 |
398円 ( 438円 ) | 3日目 |
457円 ( 503円 ) | 3日目 |
2,643円 ( 2,907円 ) | 在庫品1日目当日出荷可能 |
3,397円 ( 3,737円 ) | 3日目 |
443円 ( 487円 ) | 3日目 |
522円 ( 574円 ) | 3日目 |
2,490円 ( 2,739円 ) | 3日目 |
3,471円 ( 3,818円 ) | 3日目 |
442円 ( 486円 ) | 3日目 |
435円 ( 479円 ) | 3日目 |
2,628円 ( 2,891円 ) | 3日目 |
3,390円 ( 3,729円 ) | 3日目 |
414円 ( 455円 ) | 3日目 |
396円 ( 436円 ) | 3日目 |
1,718円 ( 1,890円 ) | 在庫品1日目当日出荷可能 |
2,414円 ( 2,655円 ) | 3日目 |
473円 ( 520円 ) | 3日目 |
452円 ( 497円 ) | 3日目 |
1,574円 ( 1,731円 ) | 3日目 |
2,283円 ( 2,511円 ) | 3日目 |
476円 ( 524円 ) | 3日目 |
377円 ( 415円 ) | 3日目 |
1,833円 ( 2,016円 ) | 3日目 |
2,351円 ( 2,586円 ) | 3日目 |
382円 ( 420円 ) | 3日目 |
359円 ( 395円 ) | 3日目 |
2,007円 ( 2,208円 ) | 3日目 |
2,490円 ( 2,739円 ) | 3日目 |
435円 ( 479円 ) | 3日目 |
413円 ( 454円 ) | 3日目 |
2,145円 ( 2,360円 ) | 3日目 |
2,698円 ( 2,968円 ) | 在庫品1日目当日出荷可能 |
384円 ( 422円 ) | 3日目 |
392円 ( 431円 ) | 3日目 |
1,290円 ( 1,419円 ) | 3日目 |
1,718円 ( 1,890円 ) | 3日目 |
452円 ( 497円 ) | 3日目 |
516円 ( 568円 ) | 3日目 |
1,186円 ( 1,305円 ) | 在庫品1日目当日出荷可能 |
1,468円 ( 1,615円 ) | 在庫品1日目当日出荷可能 |
356円 ( 392円 ) | 3日目 |
381円 ( 419円 ) | 3日目 |
1,290円 ( 1,419円 ) | 3日目 |
1,664円 ( 1,830円 ) | 3日目 |
448円 ( 493円 ) | 3日目 |
454円 ( 499円 ) | 3日目 |
1,420円 ( 1,562円 ) | 3日目 |
1,678円 ( 1,846円 ) | 3日目 |
359円 ( 395円 ) | 3日目 |
379円 ( 417円 ) | 3日目 |
1,678円 ( 1,846円 ) | 5日目 |
359円 ( 395円 ) | 3日目 |
1,678円 ( 1,846円 ) | 3日目 |
359円 ( 395円 ) | 3日目 |
1,353円 ( 1,488円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・頭部高さの低い六角穴付きボルト
・機器・装置の省スペース化や上部スペースが限られた箇所に
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
六角穴付き低頭ボルト SLHのレビュー
部品組込みに使用。
3
3.02021/03/02
必要な本数で購入出来るので、助かっています。 低頭ボルトは、箱で買ってしまうと余ったボルトが行方不明になるので困っていま...もっと読む
0人が参考にしています。
止めビスとして
3
3.02020/09/02
ビス・ボルトの種類が多いので、私用箇所に適した物を選べるしバラで購入出来るのがうれしいです。
0人が参考にしています。
プラ型の部品
4
4.02020/07/09
プラ型の部品取り付けに使用しています。
ミスミ規格ではない長いものがあるので助かりました。
0人が参考にしています。
空間の少ない箇所への取付
5
5.02020/07/08
ネジの頭が薄いため、設計制約のあった個所のネジ取り付けがこの製品のおかげで可能となった。
0人が参考にしています。
ボルト締結
5
5.02020/02/28
低頭のものは、強度区分の表示がほとんどされていませんが、本品は強度区分表示があり、安心できる商品と思い、選びました。
0人が参考にしています。
