スラストパッド SBP
- 通常単価(税別)
- 241円～717円
- 税込単価
- 265円～789円
プラスティック製のため、ワークを傷つけないグラブスクリュー用パッド。【特長】・ワークの表面が不均一ある...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スラストパッド SBPの仕様
スラストパッドの外観
スラストパッドの寸法図
※寸法図はイメージです。本製品にグラブスクリューは付属しておりません。
（単位：mm）
| 品番 | 適用グラブスクリュー | D1 | d1 | r | H1 | h | e | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| SBP-15-M6 | SGB-M6 SGBS-M6 | 15 | 8.6 | 4.5 | 7.6 | 2.5 | 3.6 | 1 |
| SBP-15-M8 | SGB-M8 SGBS-M8 | 15 | 8.6 | 6.1 | 7.6 | 2.5 | 2.5 | 1 |
| SBP-18-M8 | SGB-M8 SGBS-M8 | 18 | 10.8 | 6.1 | 9.2 | 2.5 | 4.2 | 2 |
| SBP-18-M10 | SGB-M10 SGBS-M10 | 18 | 10.8 | 7.8 | 9.2 | 2.5 | 3.8 | 2 |
| SBP-21-M8 | SGB-M8 SGBS-M8 | 21 | 12.8 | 6.1 | 10 | 3 | 5 | 3 |
| SBP-21-M10 | SGB-M10 SGBS-M10 | 21 | 12.8 | 7.8 | 10 | 3 | 4.3 | 3 |
| SBP-21-M12 | SGB-M12 SGBS-M12 | 21 | 12.8 | 9.4 | 10 | 3 | 3.4 | 3 |
| SBP-25-M8 | SGB-M8 SGBS-M8 | 25 | 13 | 6.1 | 10.5 | 3 | 5.5 | 5 |
| SBP-25-M10 | SGB-M10 SGBS-M10 | 25 | 13 | 7.8 | 10.5 | 3 | 4.6 | 5 |
| SBP-25-M12 | SGB-M12 SGBS-M12 | 25 | 13 | 9.4 | 10.5 | 3 | 3.6 | 5 |
| SBP-32-M8 | SGB-M8 SGBS-M8 | 32 | 14 | 6.1 | 11 | 3 | 6 | 7 |
| SBP-32-M10 | SGB-M10 SGBS-M10 | 32 | 14 | 7.8 | 11 | 3 | 5 | 7 |
| SBP-32-M12 | SGB-M12 SGBS-M12 | 32 | 14 | 9.4 | 11 | 3 | 4.2 | 7 |
| SBP-40-M8 | SGB-M8 SGBS-M8 | 40 | 16 | 6.1 | 13 | 4 | 8 | 11 |
| SBP-40-M10 | SGB-M10 SGBS-M10 | 40 | 16 | 7.8 | 13 | 4 | 7 | 11 |
| SBP-40-M12 | SGB-M12 SGBS-M12 | 40 | 16 | 9.4 | 13 | 4 | 6.2 | 11 |
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 3日目 |
241円 ( 265円 ) | 3日目 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
383円 ( 421円 ) | 3日目 |
309円 ( 340円 ) | 3日目 |
338円 ( 372円 ) | 3日目 |
418円 ( 460円 ) | 3日目 |
456円 ( 502円 ) | 3日目 |
507円 ( 558円 ) | 3日目 |
717円 ( 789円 ) | 3日目 |
505円 ( 556円 ) | 3日目 |
683円 ( 751円 ) | 3日目 |
681円 ( 749円 ) | 3日目 |
詳細情報
基本情報
プラスティック製のため、ワークを傷つけないグラブスクリュー用パッド。
【特長】
・ワークの表面が不均一あるいは傾いている場合などに効果的。
・豊富なラインアップで、ワークに合わせてスラストパッドのサイズが選択可能。
・グラブスクリューSGB、SGBSを別途購入し、セットで使用する。
・スラストパッド材質：ポリアセタール（つや消し黒）。
【用途】
・スクリュー専用パッド。

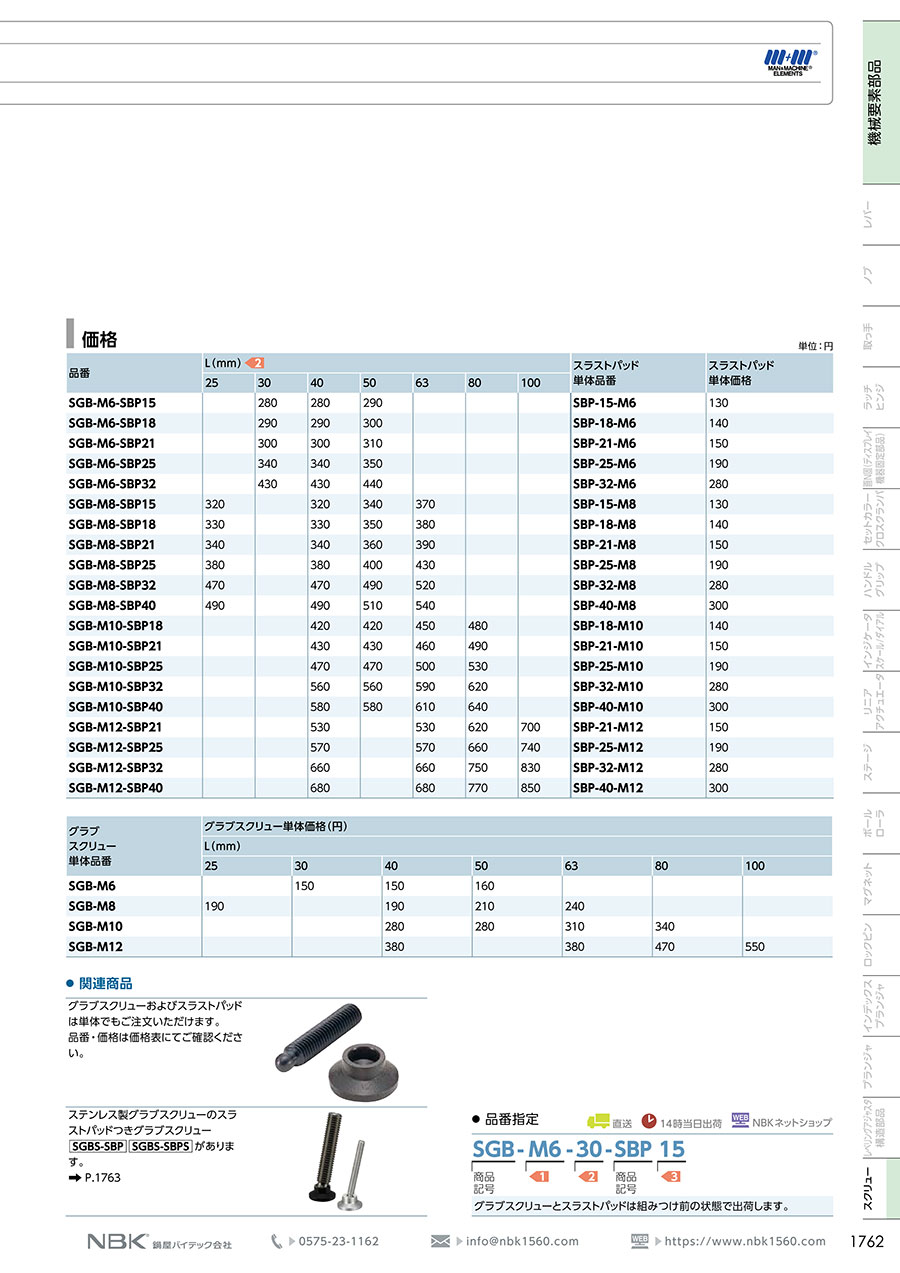

カタログ
