十字穴付き皿小ねじ（ガス抜き用穴つき） SVFS【1～20個入り】

Name: 十字穴付き皿小ねじ（ガス抜き用穴つき） SVFS【1～20個入り】
Brand: 鍋屋バイテック
SKU: 221000236297
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 805円～6,830円

税込単価: 886円～7,513円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

真空装置ガス抜き穴つきの十字穴付き皿小ねじ。【特長】・ガス抜き穴が機器・装置のねじ穴の底に溜まったガス...

詳細を確認

55.0

型式の末尾にVAが付く商品は1個～ご注文いただけます。
VAが付いていない商品はパック商品となりますため入数のご確認をお願いいたします。

よく一緒に見られています

鍋屋バイテック

六角穴付きボルト（ガス抜き用穴つき） SVSS

通常価格(税別)： 814円 (税込価格：895円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

六角穴付き皿ボルト SVFCS

通常価格(税別)： 840円 (税込価格：924円)

通常出荷日：在庫品1日目

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL(mm)

ピッチ

(mm)

販売単位

ねじM径

サイズ（X表記）

サイズ（-表記）

RoHS2（10物質）?

最小発注数量

2	3	0.4	箱・パック	M2	M2X3	M2-3	対応	1パック 10個入り
2	3	0.4	バラ(1個から購入可能)	M2	M2X3	M2-3	対応	1個
2	4	0.4	箱・パック	M2	M2X4	M2-4	対応	1パック 10個入り
2	4	0.4	バラ(1個から購入可能)	M2	M2X4	M2-4	対応	1個
2	5	0.4	箱・パック	M2	M2X5	M2-5	対応	1パック 10個入り
2	5	0.4	バラ(1個から購入可能)	M2	M2X5	M2-5	対応	1個
2	6	0.4	箱・パック	M2	M2X6	M2-6	対応	1パック 10個入り
2	6	0.4	バラ(1個から購入可能)	M2	M2X6	M2-6	対応	1個
2	8	0.4	箱・パック	M2	M2X8	M2-8	対応	1パック 10個入り
2	8	0.4	バラ(1個から購入可能)	M2	M2X8	M2-8	対応	1個
2.6	4	0.45	箱・パック	M2.6	M2.6X4	M2.6-4	対応	1パック 10個入り
2.6	4	0.45	バラ(1個から購入可能)	M2.6	M2.6X4	M2.6-4	対応	1個
2.6	5	0.45	箱・パック	M2.6	M2.6X5	M2.6-5	対応	1パック 10個入り
2.6	5	0.45	バラ(1個から購入可能)	M2.6	M2.6X5	M2.6-5	対応	1個
2.6	6	0.45	箱・パック	M2.6	M2.6X6	M2.6-6	対応	1パック 10個入り
2.6	6	0.45	バラ(1個から購入可能)	M2.6	M2.6X6	M2.6-6	対応	1個
2.6	8	0.45	箱・パック	M2.6	M2.6X8	M2.6-8	対応	1パック 10個入り
2.6	8	0.45	バラ(1個から購入可能)	M2.6	M2.6X8	M2.6-8	対応	1個
2.6	10	0.45	箱・パック	M2.6	M2.6X10	M2.6-10	対応	1パック 10個入り
2.6	10	0.45	バラ(1個から購入可能)	M2.6	M2.6X10	M2.6-10	対応	1個
3	5	0.5	箱・パック	M3	M3X5	M3-5	対応	1パック 20個入り
3	5	0.5	バラ(1個から購入可能)	M3	M3X5	M3-5	対応	1個
3	6	0.5	箱・パック	M3	M3X6	M3-6	対応	1パック 20個入り
3	6	0.5	バラ(1個から購入可能)	M3	M3X6	M3-6	対応	1個
3	8	0.5	箱・パック	M3	M3X8	M3-8	対応	1パック 20個入り
3	8	0.5	バラ(1個から購入可能)	M3	M3X8	M3-8	対応	1個
3	10	0.5	箱・パック	M3	M3X10	M3-10	対応	1パック 20個入り
3	10	0.5	バラ(1個から購入可能)	M3	M3X10	M3-10	対応	1個
3	12	0.5	箱・パック	M3	M3X12	M3-12	対応	1パック 20個入り
3	12	0.5	バラ(1個から購入可能)	M3	M3X12	M3-12	対応	1個
4	6	0.7	箱・パック	M4	M4X6	M4-6	対応	1パック 20個入り
4	6	0.7	バラ(1個から購入可能)	M4	M4X6	M4-6	対応	1個
4	8	0.7	箱・パック	M4	M4X8	M4-8	対応	1パック 20個入り
4	8	0.7	バラ(1個から購入可能)	M4	M4X8	M4-8	対応	1個
4	10	0.7	箱・パック	M4	M4X10	M4-10	対応	1パック 20個入り
4	10	0.7	バラ(1個から購入可能)	M4	M4X10	M4-10	対応	1個
4	12	0.7	箱・パック	M4	M4X12	M4-12	対応	1パック 20個入り
4	12	0.7	バラ(1個から購入可能)	M4	M4X12	M4-12	対応	1個
4	16	0.7	箱・パック	M4	M4X16	M4-16	対応	1パック 20個入り
4	16	0.7	バラ(1個から購入可能)	M4	M4X16	M4-16	対応	1個
5	8	0.8	箱・パック	M5	M5X8	M5-8	対応	1パック 10個入り
5	8	0.8	バラ(1個から購入可能)	M5	M5X8	M5-8	対応	1個
5	10	0.8	箱・パック	M5	M5X10	M5-10	対応	1パック 10個入り
5	10	0.8	バラ(1個から購入可能)	M5	M5X10	M5-10	対応	1個
5	12	0.8	箱・パック	M5	M5X12	M5-12	対応	1パック 10個入り
5	12	0.8	バラ(1個から購入可能)	M5	M5X12	M5-12	対応	1個
5	16	0.8	箱・パック	M5	M5X16	M5-16	対応	1パック 10個入り
5	16	0.8	バラ(1個から購入可能)	M5	M5X16	M5-16	対応	1個
6	10	1	箱・パック	M6	M6X10	M6-10	対応	1パック 10個入り
6	10	1	バラ(1個から購入可能)	M6	M6X10	M6-10	対応	1個
6	12	1	箱・パック	M6	M6X12	M6-12	対応	1パック 10個入り
6	12	1	バラ(1個から購入可能)	M6	M6X12	M6-12	対応	1個
6	16	1	箱・パック	M6	M6X16	M6-16	対応	1パック 10個入り
6	16	1	バラ(1個から購入可能)	M6	M6X16	M6-16	対応	1個
6	20	1	箱・パック	M6	M6X20	M6-20	対応	1パック 10個入り
6	20	1	バラ(1個から購入可能)	M6	M6X20	M6-20	対応	1個

通常単価(税別) (税込単価)	通常出荷日

4,019円 ( 4,421円 )	3日目
1,080円 ( 1,188円 )	3日目
3,678円 ( 4,046円 )	3日目
1,031円 ( 1,134円 )	3日目
4,235円 ( 4,659円 )	3日目
1,058円 ( 1,164円 )	3日目
4,057円 ( 4,463円 )	3日目
1,083円 ( 1,191円 )	3日目
4,599円 ( 5,059円 )	3日目
1,106円 ( 1,217円 )	3日目
3,678円 ( 4,046円 )	3日目
1,031円 ( 1,134円 )	3日目
4,235円 ( 4,659円 )	3日目
1,110円 ( 1,221円 )	3日目
4,057円 ( 4,463円 )	3日目
1,083円 ( 1,191円 )	3日目
4,446円 ( 4,891円 )	3日目
1,135円 ( 1,249円 )	3日目
4,818円 ( 5,300円 )	3日目
1,188円 ( 1,307円 )	3日目
4,755円 ( 5,231円 )	在庫品1日目当日出荷可能
805円 ( 886円 )	3日目
5,190円 ( 5,709円 )	在庫品1日目当日出荷可能
835円 ( 919円 )	3日目
5,226円 ( 5,749円 )	3日目
882円 ( 970円 )	3日目
6,062円 ( 6,668円 )	3日目
906円 ( 997円 )	3日目
6,061円 ( 6,667円 )	3日目
944円 ( 1,038円 )	3日目
5,709円 ( 6,280円 )	3日目
917円 ( 1,009円 )	3日目
5,549円 ( 6,104円 )	4日目
906円 ( 997円 )	3日目
5,853円 ( 6,438円 )	3日目
929円 ( 1,022円 )	3日目
6,766円 ( 7,443円 )	3日目
954円 ( 1,049円 )	3日目
6,830円 ( 7,513円 )	3日目
955円 ( 1,051円 )	3日目
3,078円 ( 3,386円 )	3日目
951円 ( 1,046円 )	3日目
3,259円 ( 3,585円 )	3日目
972円 ( 1,069円 )	3日目
3,545円 ( 3,900円 )	3日目
1,015円 ( 1,117円 )	3日目
3,706円 ( 4,077円 )	3日目
1,035円 ( 1,139円 )	3日目
3,545円 ( 3,900円 )	3日目
1,015円 ( 1,117円 )	3日目
3,706円 ( 4,077円 )	3日目
1,035円 ( 1,139円 )	3日目
4,432円 ( 4,875円 )	3日目
1,083円 ( 1,191円 )	3日目
4,932円 ( 5,425円 )	3日目
1,146円 ( 1,261円 )	3日目

基本情報

真空装置ガス抜き穴つきの十字穴付き皿小ねじ。
【特長】
・ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすい。
・真空装置の真空引きをサポートする。
・締めつけ後に頭部が飛び出さない皿ねじタイプ。
・クリーン洗浄・クリーン梱包済み。
・本体材質：SUSXM7（SUS304相当）。
【用途】
・真空装置／真空容器／FPD製造装置／半導体製造装置／電子顕微鏡。

ご注意

型式の末尾にVAが付く商品は1個～ご注文いただけます。
VAが付いていない商品はパック商品となりますため入数のご確認をお願いいたします。

商品情報

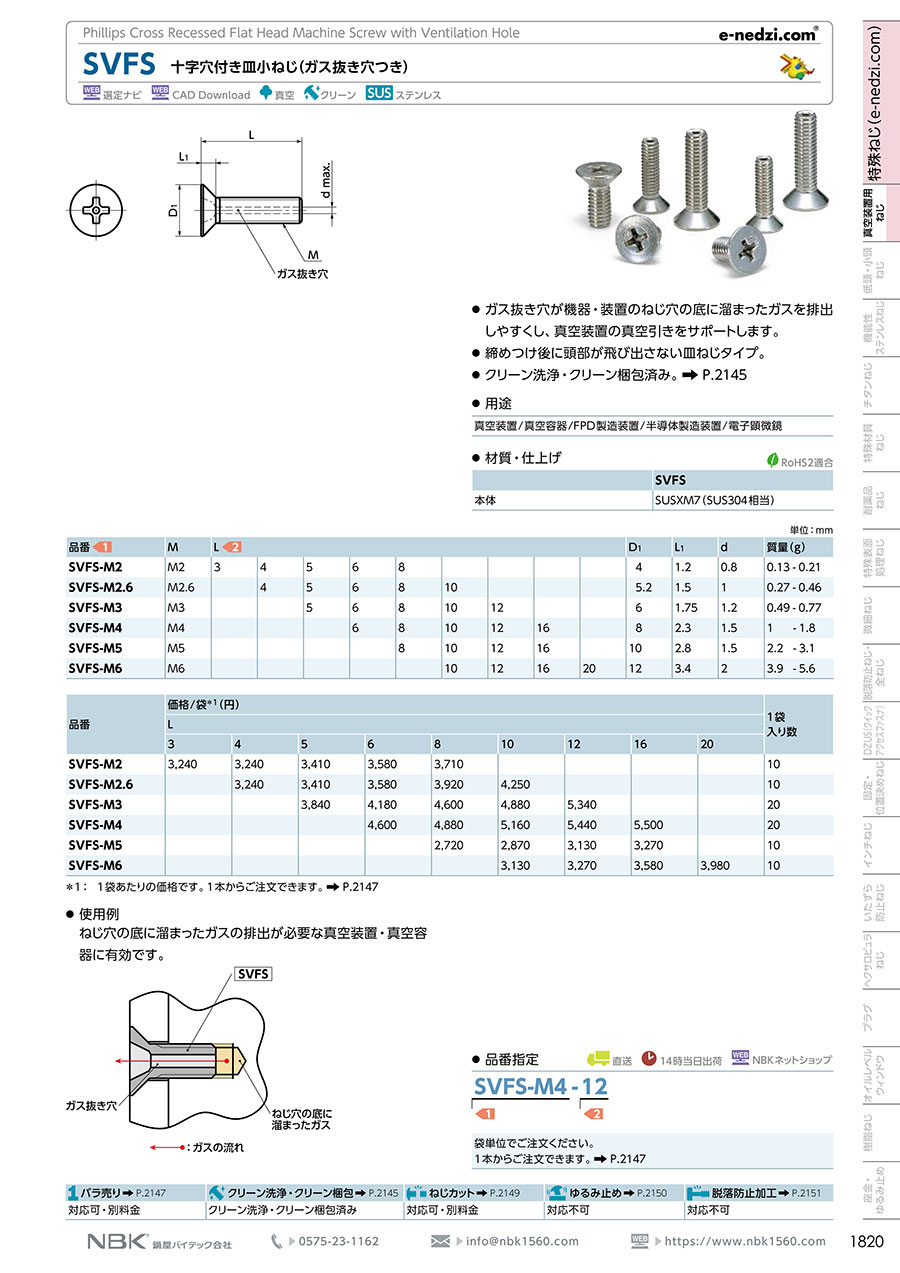

十字穴付き皿小ねじ（ガス抜き用穴つき） SVFSの仕様

十字穴付き皿小ねじ（ガス抜き穴つき）の外観

十字穴付き皿小ねじ（ガス抜き穴つき）の寸法図

十字穴付き皿小ねじ（ガス抜き穴つき）の使用例

ねじ穴の底に溜まったガスの排出が必要な真空装置・真空容器に有効。

（単位：mm）

品番	M	L									D₁	L₁	d	質量（g）
SVFS-M2	M2	3	4	5	6	8	-	-	-	-	4	1.2	0.8	0.13-0.21
SVFS-M2.6	M2.6	-	4	5	6	8	10	-	-	-	5.2	1.5	1	0.27-0.46
SVFS-M3	M3	-	-	5	6	8	10	12	-	-	6	1.75	1.2	0.49-0.77
SVFS-M4	M4	-	-	-	6	8	10	12	16	-	8	2.3	1.5	1-1.8
SVFS-M5	M5	-	-	-	-	8	10	12	16	-	10	2.8	1.5	2.2-3.1
SVFS-M6	M6	-	-	-	-	-	10	12	16	20	12	3.4	2	3.9-5.6
