鍋屋バイテック

リブドロックワッシャ SWR／SWRS【1～20個入り】

Name: リブドロックワッシャ SWR／SWRS【1～20個入り】
Brand: 鍋屋バイテック
SKU: 221000234936
Rating: 3.6 (3 reviews)

カタログ

通常単価(税別): 343円～7,916円

税込単価: 377円～8,708円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

振動によるゆるみ防止用の座金です。【特長】・座金の両面にあるリブが、ボルト座面および被締めつけ部に食い...

詳細を確認

3.63.6

よく一緒に見られています

鍋屋バイテック

SWAS-SC 脱落防止ワッシャ

通常価格(税別)： 254円 (税込価格：279円)

通常出荷日：4 日目

よく一緒に見られています

鍋屋バイテック

シール座金（NBR製） SWS

通常価格(税別)： 430円 (税込価格：473円)

通常出荷日：在庫品1日目

未確定：候補が46型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

材質

内径 d

(mm)

表面処理

厚さ t

(mm)

販売単位

材質スチール

材質ステンレス

表面処理(詳細)

外径 D

(mm)

ねじM径

最小発注数量

2	スチール	2.2	四三酸化鉄皮膜	0.35	箱・パック	SCM435	-	四三酸化鉄皮膜	4	M2	1パック 10個入り
2	スチール	2.2	四三酸化鉄皮膜	0.35	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	4	M2	1個
2.5	スチール	2.7	四三酸化鉄皮膜	0.45	箱・パック	SCM435	-	四三酸化鉄皮膜	4.8	M2.5	1パック 10個入り
2.5	スチール	2.7	四三酸化鉄皮膜	0.45	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	4.8	M2.5	1個
3	スチール	3.2	四三酸化鉄皮膜	0.5	箱・パック	SCM435	-	四三酸化鉄皮膜	5.5	M3	1パック 20個入り
3	スチール	3.2	四三酸化鉄皮膜	0.5	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	5.5	M3	1個
4	スチール	4.3	四三酸化鉄皮膜	0.5	箱・パック	SCM435	-	四三酸化鉄皮膜	7	M4	1パック 20個入り
4	スチール	4.3	四三酸化鉄皮膜	0.5	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	7	M4	1個
5	スチール	5.3	四三酸化鉄皮膜	0.6	箱・パック	SCM435	-	四三酸化鉄皮膜	9	M5	1パック 20個入り
5	スチール	5.3	四三酸化鉄皮膜	0.6	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	9	M5	1個
6	スチール	6.4	四三酸化鉄皮膜	0.7	箱・パック	SCM435	-	四三酸化鉄皮膜	10	M6	1パック 20個入り
6	スチール	6.4	四三酸化鉄皮膜	0.7	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	10	M6	1個
8	スチール	8.4	四三酸化鉄皮膜	0.8	箱・パック	SCM435	-	四三酸化鉄皮膜	13	M8	1パック 10個入り
8	スチール	8.4	四三酸化鉄皮膜	0.8	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	13	M8	1個
10	スチール	10.5	四三酸化鉄皮膜	1	箱・パック	SCM435	-	四三酸化鉄皮膜	16	M10	1パック 10個入り
10	スチール	10.5	四三酸化鉄皮膜	1	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	16	M10	1個
12	スチール	13	四三酸化鉄皮膜	1.1	箱・パック	SCM435	-	四三酸化鉄皮膜	18	M12	1パック 10個入り
12	スチール	13	四三酸化鉄皮膜	1.1	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	18	M12	1個
16	スチール	17	四三酸化鉄皮膜	1.3	箱・パック	SCM435	-	四三酸化鉄皮膜	24	M16	1パック 10個入り
16	スチール	17	四三酸化鉄皮膜	1.3	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	24	M16	1個
20	スチール	21	四三酸化鉄皮膜	1.5	箱・パック	SCM435	-	四三酸化鉄皮膜	30	M20	1パック 5個入り
20	スチール	21	四三酸化鉄皮膜	1.5	バラ(1個から購入可能)	SCM435	-	四三酸化鉄皮膜	30	M20	1個
1.6	ステンレス	1.7	なし	0.5	箱・パック	-	SUS304	-	3.2	M1.6	1パック 10個入り
1.6	ステンレス	1.7	なし	0.5	バラ(1個から購入可能)	-	SUS304	-	3.2	M1.6	1個
2	ステンレス	2.2	なし	0.5	箱・パック	-	SUS304	-	4	M2	1パック 20個入り
2	ステンレス	2.2	なし	0.5	バラ(1個から購入可能)	-	SUS304	-	4	M2	1個
2.5	ステンレス	2.7	なし	0.5	箱・パック	-	SUS304	-	4.8	M2.5	1パック 20個入り
2.5	ステンレス	2.7	なし	0.5	バラ(1個から購入可能)	-	SUS304	-	4.8	M2.5	1個
3	ステンレス	3.2	なし	0.5	箱・パック	-	SUS304	-	5.5	M3	1パック 20個入り
3	ステンレス	3.2	なし	0.5	バラ(1個から購入可能)	-	SUS304	-	5.5	M3	1個
4	ステンレス	4.3	なし	0.7	箱・パック	-	SUS304	-	7	M4	1パック 20個入り
4	ステンレス	4.3	なし	0.7	バラ(1個から購入可能)	-	SUS304	-	7	M4	1個
5	ステンレス	5.3	なし	0.7	箱・パック	-	SUS304	-	9	M5	1パック 10個入り
5	ステンレス	5.3	なし	0.7	バラ(1個から購入可能)	-	SUS304	-	9	M5	1個
6	ステンレス	6.4	なし	0.7	箱・パック	-	SUS304	-	10	M6	1パック 10個入り
6	ステンレス	6.4	なし	0.7	バラ(1個から購入可能)	-	SUS304	-	10	M6	1個
8	ステンレス	8.4	なし	1	箱・パック	-	SUS304	-	13	M8	1パック 10個入り
8	ステンレス	8.4	なし	1	バラ(1個から購入可能)	-	SUS304	-	13	M8	1個
10	ステンレス	10.5	なし	1	箱・パック	-	SUS304	-	16	M10	1パック 5個入り
10	ステンレス	10.5	なし	1	バラ(1個から購入可能)	-	SUS304	-	16	M10	1個
12	ステンレス	13	なし	1.25	箱・パック	-	SUS304	-	18	M12	1パック 5個入り
12	ステンレス	13	なし	1.25	バラ(1個から購入可能)	-	SUS304	-	18	M12	1個
16	ステンレス	17	なし	1.5	箱・パック	-	SUS304	-	24	M16	1パック 5個入り
16	ステンレス	17	なし	1.5	バラ(1個から購入可能)	-	SUS304	-	24	M16	1個
20	ステンレス	21	なし	1.8	箱・パック	-	SUS304	-	30	M20	1パック 5個入り
20	ステンレス	21	なし	1.8	バラ(1個から購入可能)	-	SUS304	-	30	M20	1個

通常単価(税別) (税込単価)	通常出荷日

388円 ( 427円 )	4日目
391円 ( 430円 )	4日目
458円 ( 504円 )	4日目
410円 ( 451円 )	4日目
662円 ( 728円 )	3日目
343円 ( 377円 )	3日目
692円 ( 761円 )	在庫品1日目当日出荷可能
345円 ( 380円 )	在庫品1日目当日出荷可能
707円 ( 778円 )	在庫品1日目当日出荷可能
349円 ( 384円 )	3日目
826円 ( 909円 )	在庫品1日目当日出荷可能
355円 ( 391円 )	3日目
601円 ( 661円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	3日目
679円 ( 747円 )	在庫品1日目当日出荷可能
379円 ( 417円 )	4日目
710円 ( 781円 )	3日目
397円 ( 437円 )	在庫品1日目当日出荷可能
1,163円 ( 1,279円 )	在庫品1日目当日出荷可能
453円 ( 498円 )	3日目
1,266円 ( 1,393円 )	3日目
596円 ( 656円 )	3日目
1,828円 ( 2,011円 )	4日目
2,610円 ( 2,871円 )	4日目
1,599円 ( 1,759円 )	4日目
443円 ( 487円 )	4日目
1,466円 ( 1,613円 )	4日目
456円 ( 502円 )	在庫品1日目当日出荷可能
1,385円 ( 1,524円 )	3日目
383円 ( 421円 )	3日目
1,733円 ( 1,906円 )	3日目
427円 ( 470円 )	3日目
1,019円 ( 1,121円 )	3日目
425円 ( 468円 )	3日目
1,743円 ( 1,917円 )	3日目
501円 ( 551円 )	3日目
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
535円 ( 589円 )	3日目
1,732円 ( 1,905円 )	在庫品1日目当日出荷可能
748円 ( 823円 )	3日目
2,016円 ( 2,218円 )	3日目
792円 ( 871円 )	3日目
4,162円 ( 4,578円 )	3日目
1,389円 ( 1,528円 )	3日目
7,916円 ( 8,708円 )	3日目
2,182円 ( 2,400円 )	3日目

基本情報

振動によるゆるみ防止用の座金です。
【特長】
・座金の両面にあるリブが、ボルト座面および被締めつけ部に食い込み、振動によるゆるみを防止します。
・接着剤などで解決できない締結部のゆるみ止めにします。
・通常のスプリングワッシャと比べ高いゆるみ止め効果があります。
・強度区分8.8のボルトと組み合わせると、より高いゆるみ止め効果を発揮します。
・強度区分12.9のボルトにも適用できます。
【用途】
・ゆるみ止めに。

商品情報

外形図

製品仕様

SWRの外観

材質・仕上げ

商品記号	SWR	SWRS
本体	S70CM相当（硬度425 - 495HV）四三酸化鉄皮膜（黒）	SUS304

規格表

SWR：スティール製・四三酸化鉄皮膜

単位：mm

型番	呼び	d		D		t	h	質量（g）
SWR-2	2	2.2	0～+0.3	4	-0.3～0	0.35	0.6	0.02
SWR-2.5	2.5	2.7	0～+0.3	4.8	-0.3～0	0.45	0.9	0.04
SWR-3	3	3.2	0～+0.3	5.5	-0.3～0	0.45	0.9	0.05
SWR-4	4	4.3	0～+0.3	7	-0.36～0	0.5	1	0.08
SWR-5	5	5.3	0～+0.3	9	-0.36～0	0.6	1.1	0.14
SWR-6	6	6.4	0～+0.36	10	-0.36～0	0.7	1.2	0.23
SWR-8	8	8.4	0～+0.36	13	-0.43～0	0.8	1.4	0.43
SWR-10	10	10.5	0～+0.43	16	-0.43～0	1	1.6	0.82
SWR-12	12	13	0～+0.43	18	-0.43～0	1.1	1.7	0.89
SWR-16	16	17	0～+0.43	24	-0.52～0	1.3	2.1	2
SWR-20	20	21	0～+0.52	30	-0.62～0	1.5	2.4	3.4

SWRS：ステンレス製

単位：mm

型番	呼び	d		D		t	h	質量（g）
SWRS-1.6	1.6	1.7	0～+0.3	3.2	-0.3～0	0.5	0.75	0.02
SWRS-2	2	2.2	0～+0.3	4	-0.3～0	0.5	0.75	0.03
SWRS-2.5	2.5	2.7	0～+0.3	4.8	-0.3～0	0.5	0.95	0.04
SWRS-3	3	3.2	0～+0.3	5.5	-0.3～0	0.5	0.95	0.05
SWRS-4	4	4.3	0～+0.3	7	-0.36～0	0.7	1.2	0.08
SWRS-5	5	5.3	0～+0.3	9	-0.36～0	0.7	1.2	0.14
SWRS-6	6	6.4	0～+0.36	10	-0.36～0	0.7	1.2	0.23
SWRS-8	8	8.4	0～+0.36	13	-0.43～0	1	1.6	0.43
SWRS-10	10	10.5	0～+0.43	16	-0.43～0	1	1.6	0.82
SWRS-12	12	13	0～+0.43	18	-0.43～0	1.25	1.85	0.89
SWRS-16	16	17	0～+0.43	24	-0.52～0	1.5	2.3	2
SWRS-20	20	21	0～+0.52	30	-0.62～0	1.8	2.8	3.4

性能・試験情報

振動試験比較（試験用六角ボルト： DIN933-8.8-M10-35、振動： 15Hz、振幅： 0.5mm）

スプリングワッシャ（DIN127）

リブドロックワッシャ（SWR）

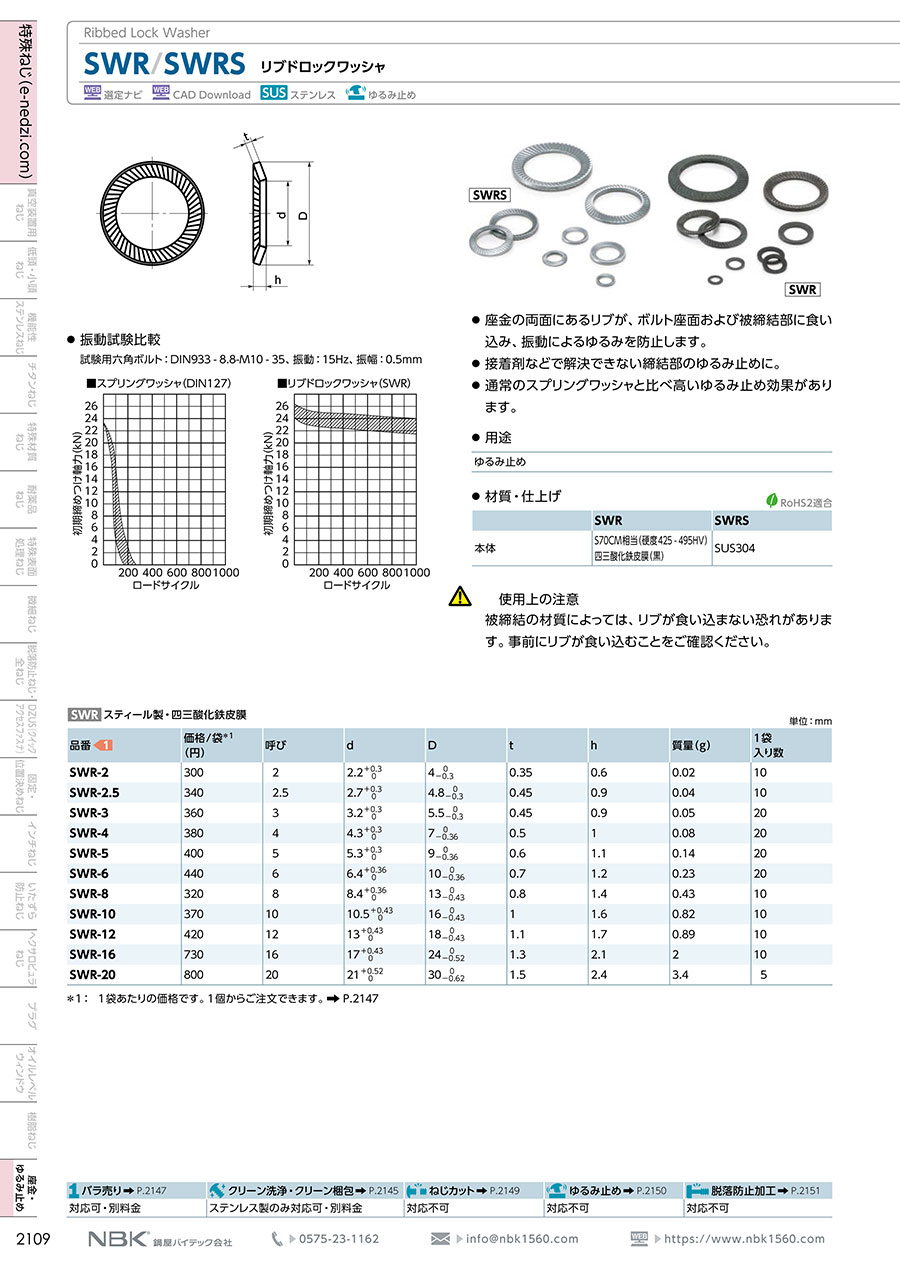

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
