エンドプレート HEP／HEPS
- 通常単価(税別)
- 230円～1,409円
- 税込単価
- 253円～1,550円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
エンドプレートです。【特長】・段つきシャフトの端面にねじ穴を加工するだけで、ハンドルの固定・位置合わせ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
230円 ( 253円 ) | 3日目 |
282円 ( 310円 ) | 3日目 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
483円 ( 531円 ) | 3日目 |
489円 ( 538円 ) | 3日目 |
686円 ( 755円 ) | 3日目 |
642円 ( 706円 ) | 3日目 |
759円 ( 835円 ) | 4日目 |
1,018円 ( 1,120円 ) | 4日目 |
1,409円 ( 1,550円 ) | 4日目 |
418円 ( 460円 ) | 4日目 |
628円 ( 691円 ) | 4日目 |
496円 ( 546円 ) | 3日目 |
723円 ( 795円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
799円 ( 879円 ) | 4日目 |
909円 ( 1,000円 ) | 4日目 |
991円 ( 1,090円 ) | 4日目 |
詳細情報
基本情報
エンドプレートです。
【特長】
・段つきシャフトの端面にねじ穴を加工するだけで、ハンドルの固定・位置合わせができます。
・全商品に六角穴付き皿ボルトが付属しています。
【用途】
・装置全般。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
エンドプレート HEP／HEPSの仕様について
HEP／HEPSの外観
HEP／HEPSの形状図
寸法
（単位：mm）
| 品番 | M | D | s | d1 | d2 | L | B | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| HEP-16 | M4 | 16 | 3 | 8 | 4.3 | 10 | 2.5 | 5 |
| HEP-20 | M4 | 20 | 3 | 8 | 4.3 | 10 | 2.5 | 8 |
| HEP-22 | M5 | 22 | 3.5 | 10 | 5.3 | 12 | 3 | 11 |
| HEP-25 | M5 | 25 | 3.5 | 10 | 5.3 | 12 | 3 | 15 |
| HEP-28 | M5 | 28 | 3.5 | 10 | 5.3 | 12 | 3 | 18 |
| HEP-32 | M6 | 32 | 4 | 12 | 6.4 | 12 | 4 | 27 |
| HEP-36 | M6 | 36 | 4 | 12 | 6.4 | 12 | 4 | 34 |
| HEP-40 | M6 | 40 | 5 | 12 | 6.4 | 12 | 4 | 51 |
| HEP-45 | M6 | 45 | 6 | 12 | 6.4 | 12 | 4 | 77 |
| HEP-52 | M6 | 52 | 6 | 12 | 6.4 | 12 | 4 | 103 |
| HEPS-16 | M4 | 16 | 3 | 8 | 4.3 | 10 | 2.5 | 5 |
| HEPS-20 | M4 | 20 | 3 | 8 | 4.3 | 10 | 2.5 | 8 |
| HEPS-22 | M5 | 22 | 3.5 | 10 | 5.3 | 12 | 3 | 11 |
| HEPS-25 | M5 | 25 | 3.5 | 10 | 5.3 | 12 | 3 | 15 |
| HEPS-28 | M5 | 28 | 3.5 | 10 | 5.3 | 12 | 3 | 18 |
| HEPS-32 | M6 | 32 | 4 | 12 | 6.4 | 12 | 4 | 27 |
| HEPS-36 | M6 | 36 | 4 | 12 | 6.4 | 12 | 4 | 34 |
| HEPS-40 | M6 | 40 | 5 | 12 | 6.4 | 12 | 4 | 51 |
材質・仕上げ
| - | HEPスティール製 | HEPSステンレス製 |
|---|---|---|
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
SUS303 |
| 六角穴付き皿ボルト | SCM435 四三酸化鉄皮膜（黒） |
SUSXM7 |
使用例
使用例

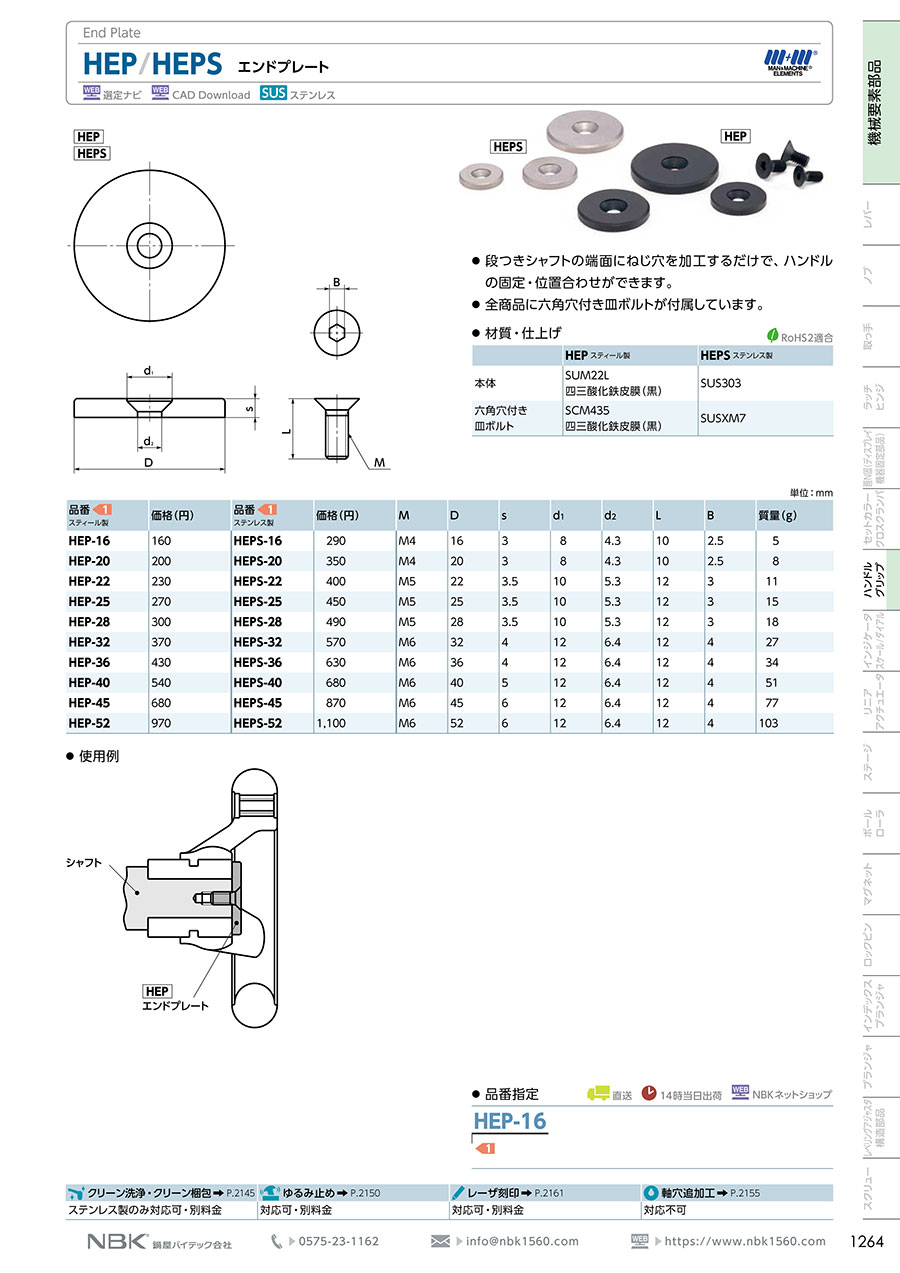

カタログ
