位置決めピン用ブシュ PJB
- 通常単価(税別)
- 1,952円～2,569円
- 税込単価
- 2,147円～2,826円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
ワークや治具の位置決めに最適な治具ブシュ。【特長】・フランジタイプ。・段付き位置決めピンPJPやインデ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

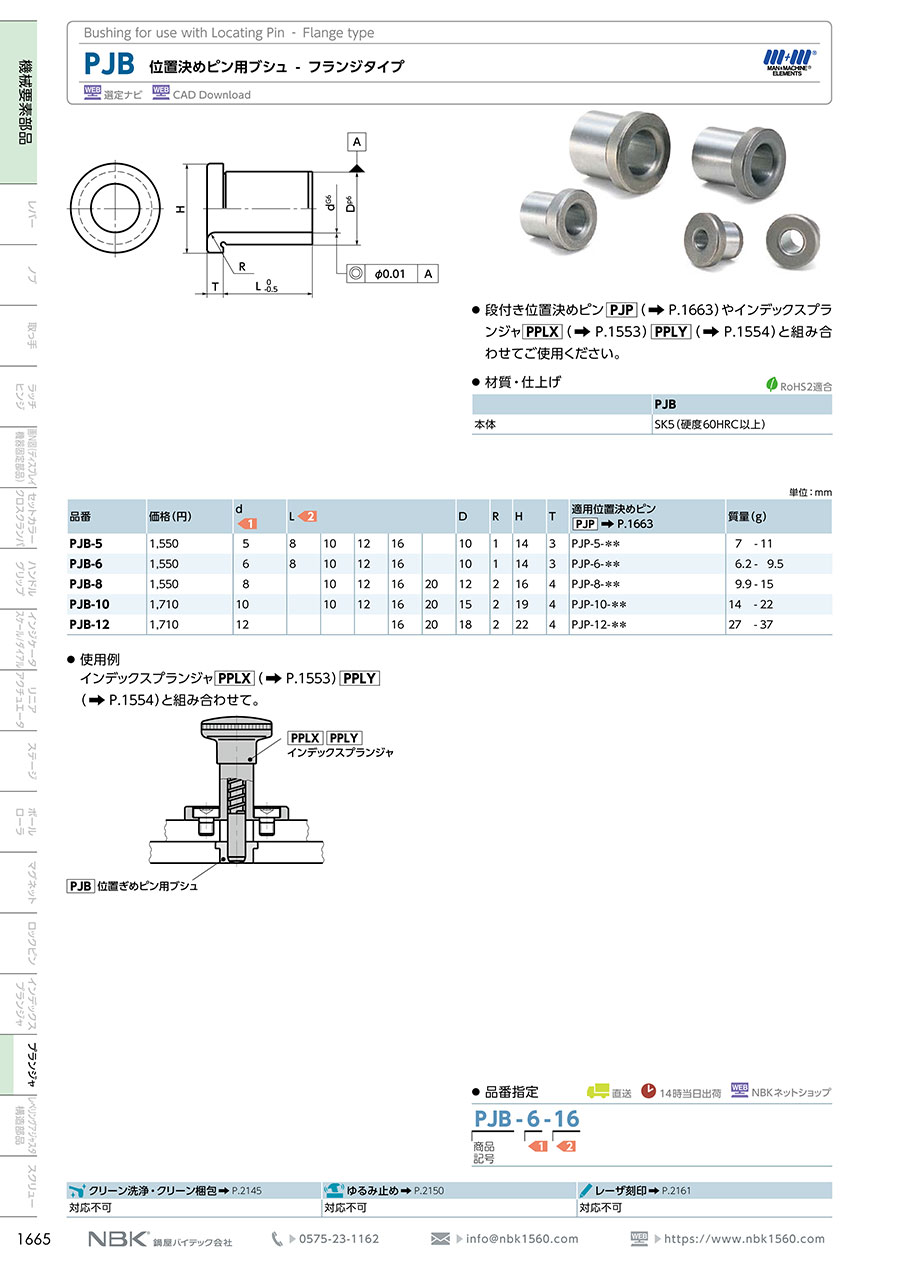

位置決めピン用ブシュ フランジタイプ PJBの仕様
位置決めピン用ブシュ フランジタイプ PJBの外観
位置決めピン用ブシュ フランジタイプ PJBの寸法図
（単位：mm）
位置決めピン用ブシュ フランジタイプ PJBの使用イメージ
インデックスプランジャPPLX、PPLYと組み合わせて。
（単位：mm）
| 品番 | d | L | D | R | H | T | 適用位置決めピン PJP | 質量（g） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PJB-5 | 5 | 8 | 10 | 12 | 16 | - | 10 | 1 | 14 | 3 | PJP-5-** | 7-11 |
| PJB-6 | 6 | 8 | 10 | 12 | 16 | - | 10 | 1 | 14 | 3 | PJP-6-** | 6.2-9.5 |
| PJB-8 | 8 | - | 10 | 12 | 16 | 20 | 12 | 2 | 16 | 4 | PJP-8-** | 9.9-15 |
| PJB-10 | 10 | - | 10 | 12 | 16 | 20 | 15 | 2 | 19 | 4 | PJP-10-** | 14-22 |
| PJB-12 | 12 | - | - | - | 16 | 20 | 18 | 2 | 22 | 4 | PJP-12-** | 27-37 |
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
※一部の型番の情報のみ掲載しています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,049円 ( 2,254円 ) | 在庫品1日目当日出荷可能 |
1,952円 ( 2,147円 ) | 4日目 |
1,952円 ( 2,147円 ) | 4日目 |
2,049円 ( 2,254円 ) | 4日目 |
2,049円 ( 2,254円 ) | 4日目 |
1,952円 ( 2,147円 ) | 4日目 |
2,321円 ( 2,553円 ) | 在庫品1日目当日出荷可能 |
1,952円 ( 2,147円 ) | 4日目 |
2,049円 ( 2,254円 ) | 在庫品1日目当日出荷可能 |
2,353円 ( 2,588円 ) | 在庫品1日目当日出荷可能 |
2,353円 ( 2,588円 ) | 在庫品1日目当日出荷可能 |
2,077円 ( 2,285円 ) | 4日目 |
2,160円 ( 2,376円 ) | 4日目 |
2,569円 ( 2,826円 ) | 在庫品1日目当日出荷可能 |
2,569円 ( 2,826円 ) | 在庫品1日目当日出荷可能 |
2,189円 ( 2,408円 ) | 4日目 |
2,469円 ( 2,716円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 4日目 |
詳細情報
基本情報
ワークや治具の位置決めに最適な治具ブシュ。
【特長】
・フランジタイプ。
・段付き位置決めピンPJPやインデックスプランジャPPLX／PPLYと組み合わせて使用。
【用途】
・芯出しなどの用途に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
位置決めピン用ブシュ PJBのレビュー
多品種用途の装置ジグ
4
4.02019/11/29
様々なジグに対応するため、色々なメーカーの仕様違いをかき集めたうちの一つです。性能は問題ありません。
