フォトセンサ用フランジ MPF
- 通常単価(税別)
- 1,695円～3,043円
- 税込単価
- 1,865円～3,347円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
軽量、極小の慣性モーメントのフランジ。【特長】・軸穴完成品で、全商品に六角穴付き止めねじが付属。・軸穴...
詳細を確認未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

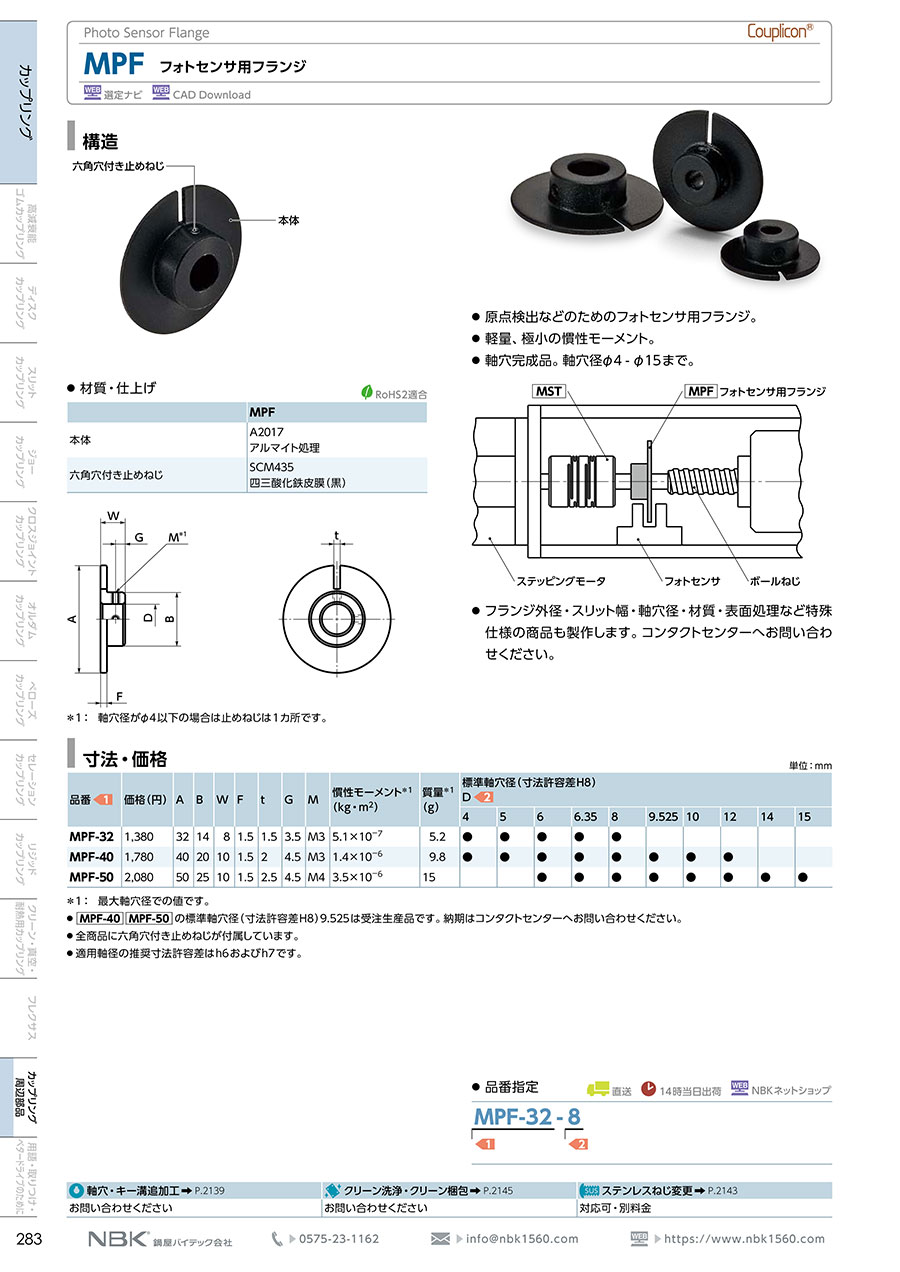

フォトセンサ用フランジ MPFの仕様
フォトセンサ用フランジ MPFの外観
フォトセンサ用フランジ MPFの寸法図
- ※ 軸穴径が4mm以下の場合は止めねじは1カ所です。
フォトセンサ用フランジ MPFの構造
フォトセンサ用フランジ MPFの使用イメージ
（単位：mm）
| 品番 | A | B | W | F | t | G | M | 慣性モーメント※ （kg・m2） | 質量※ （g） | 標準軸穴径（寸法許容差H8） D | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 12 | 14 | 15 | ||||||||||
| MPF-32 | 32 | 14 | 8 | 1.5 | 1.5 | 3.5 | M3 | 5.1×10-7 | 5.2 | ● | ● | ● | ● | ● | - | - | - | - | - |
| MPF-40 | 40 | 20 | 10 | 1.5 | 2 | 4.5 | M3 | 1.4×10-6 | 9.8 | ● | ● | ● | ● | ● | ● | ● | ● | - | - |
| MPF-50 | 50 | 25 | 10 | 1.5 | 2.5 | 4.5 | M4 | 3.5×10-6 | 15 | - | - | ● | ● | ● | ● | ● | ● | ● | ● |
- ※ 最大軸穴径での値です。
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,878円 ( 2,066円 ) | 4日目 |
1,747円 ( 1,922円 ) | 4日目 |
1,695円 ( 1,865円 ) | 4日目 |
1,695円 ( 1,865円 ) | 4日目 |
2,226円 ( 2,449円 ) | 4日目 |
2,464円 ( 2,710円 ) | 3日目 |
2,343円 ( 2,577円 ) | 4日目 |
2,226円 ( 2,449円 ) | 4日目 |
2,343円 ( 2,577円 ) | 3日目 |
2,226円 ( 2,449円 ) | 4日目 |
2,241円 ( 2,465円 ) | 在庫品1日目当日出荷可能 |
2,226円 ( 2,449円 ) | 4日目 |
2,646円 ( 2,911円 ) | 4日目 |
2,661円 ( 2,927円 ) | 4日目 |
2,776円 ( 3,054円 ) | 4日目 |
2,638円 ( 2,902円 ) | 4日目 |
2,638円 ( 2,902円 ) | 4日目 |
2,638円 ( 2,902円 ) | 4日目 |
2,661円 ( 2,927円 ) | 4日目 |
3,043円 ( 3,347円 ) | 4日目 |
詳細情報
基本情報
軽量、極小の慣性モーメントのフランジ。
【特長】
・軸穴完成品で、全商品に六角穴付き止めねじが付属。
・軸穴径4～15mmまで。
・適用軸径の推奨寸法許容差はh6およびh7。
・本体材質：A2017／仕上げ：アルマイト処理。
・六角穴付き止めねじ材質：SCM435／仕上げ：四三酸化鉄皮膜（黒）。
【用途】
・原点検出などのためのフォトセンサ用フランジ。
