位置ぎめピン用ブシュ PJA
- 通常単価(税別)
- 1,318円～1,732円
- 税込単価
- 1,450円～1,905円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
位置決め用の治具ブシュ。【特長】・段付き位置ぎめピンPJPやインデックスプランジャPPLX、PPLYと...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

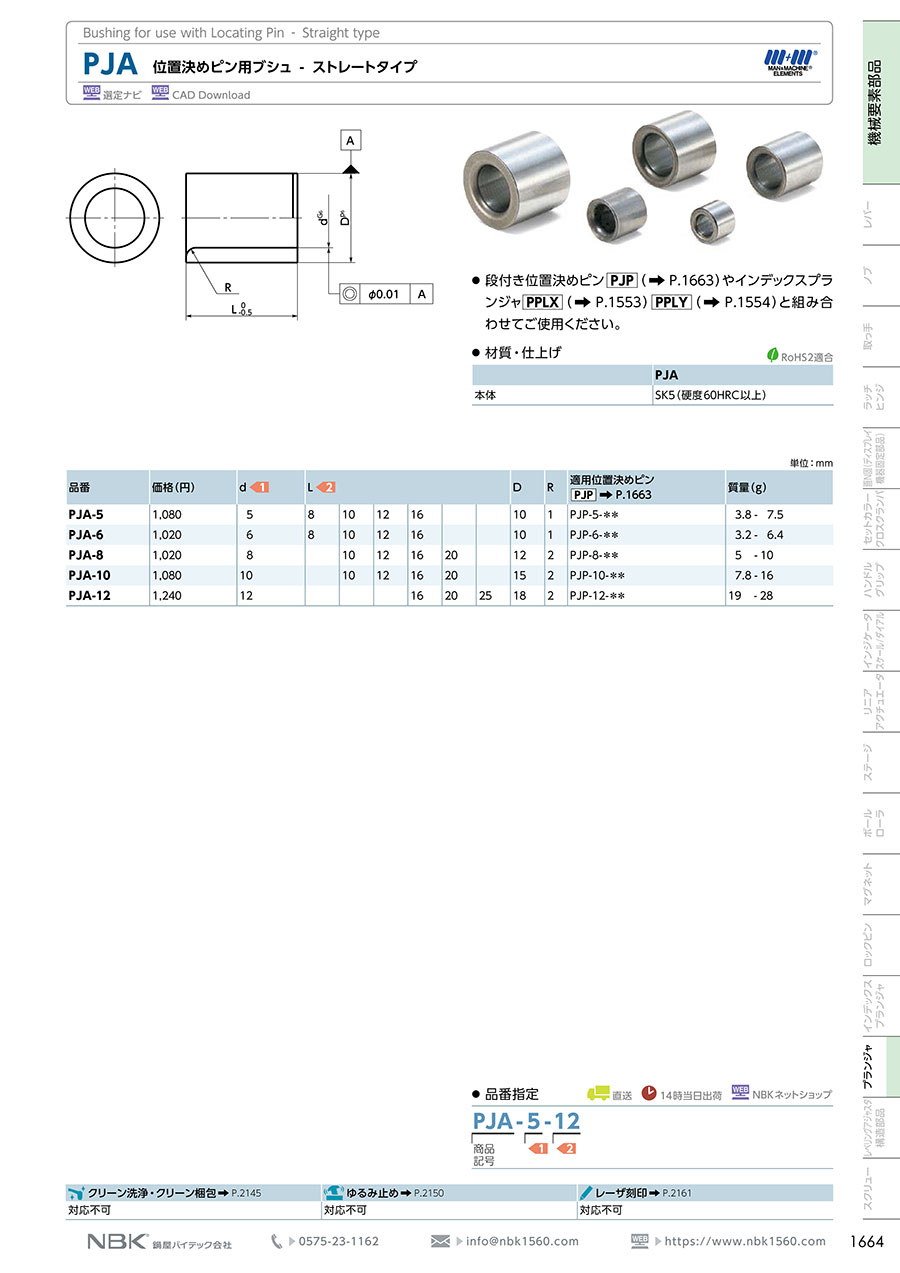

位置決めピン用ブシュ ストレートタイプ PJAの仕様
位置決めピン用ブシュ ストレートタイプ PJAの外観
位置決めピン用ブシュ ストレートタイプ PJAの寸法図
（単位：mm）
| 品番 | d | L | D | R | 適用位置決めピン PJP | 質量（g） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PJA-5 | 5 | 8 | 10 | 12 | 16 | - | - | 10 | 1 | PJP-5-** | 3.8-7.5 |
| PJA-6 | 6 | 8 | 10 | 12 | 16 | - | - | 10 | 1 | PJP-6-** | 3.2-6.4 |
| PJA-8 | 8 | - | 10 | 12 | 16 | 20 | - | 12 | 2 | PJP-8-** | 5-10 |
| PJA-10 | 10 | - | 10 | 12 | 16 | 20 | - | 15 | 2 | PJP-10-** | 7.8-16 |
| PJA-12 | 12 | - | - | - | 16 | 20 | 25 | 18 | 2 | PJP-12-** | 19-28 |
注意・禁止事項
- ※ 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- ※ 誤記・脱字による損害については責任を負いかねます。
- ※ 一部の型番の情報のみ掲載しています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,455円 ( 1,601円 ) | 在庫品1日目当日出荷可能 |
1,511円 ( 1,662円 ) | 9日目 |
1,511円 ( 1,662円 ) | 在庫品1日目当日出荷可能 |
1,732円 ( 1,905円 ) | 在庫品1日目当日出荷可能 |
1,318円 ( 1,450円 ) | 在庫品1日目当日出荷可能 |
1,383円 ( 1,521円 ) | 4日目 |
1,383円 ( 1,521円 ) | 4日目 |
1,383円 ( 1,521円 ) | 在庫品1日目当日出荷可能 |
1,561円 ( 1,717円 ) | 在庫品1日目当日出荷可能 |
1,383円 ( 1,521円 ) | 在庫品1日目当日出荷可能 |
1,363円 ( 1,499円 ) | 4日目 |
1,708円 ( 1,879円 ) | 在庫品1日目当日出荷可能 |
1,387円 ( 1,526円 ) | 在庫品1日目当日出荷可能 |
1,732円 ( 1,905円 ) | 在庫品1日目当日出荷可能 |
1,732円 ( 1,905円 ) | 在庫品1日目当日出荷可能 |
1,598円 ( 1,758円 ) | 4日目 |
1,598円 ( 1,758円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
位置決め用の治具ブシュ。
【特長】
・段付き位置ぎめピンPJPやインデックスプランジャPPLX、PPLYと組み合わせて使用する。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
位置ぎめピン用ブシュ PJAのレビュー
治具位置決め
4
4.02018/03/05
設備ベースと治具の位置決めに使用しました。位置決めピンと一緒に使用することによりガタもなく良好です。
1人が参考にしています。
治具部品の位置決め穴として
4
4.02021/02/02
プレートに圧入して位置決め穴として使用しています。
内径の口元に案内Rがあるのでピンを挿入するのも滑らかです。
0人が参考にしています。
治具ブシュに
3
3.02020/05/30
位置決め用の治具ブシュとして使用しました。
面粗度も良く、ピンとも相性も良いです。
高品質部品だと思います。
0人が参考にしています。
機構部品の省スペース化
4
4.02019/11/29
極力コンパクトな装置を製作するため、選びました。もう少しサイズに種類があるといいです
0人が参考にしています。
