鍋屋バイテック

タイミングプーリー歯ピッチ3mm・ベルト幅9mm_3GT

Name: タイミングプーリー 歯ピッチ3mm・ベルト幅9mm_3GT
Brand: 鍋屋バイテック
SKU: 221000230684
Rating: 5 (2 reviews)

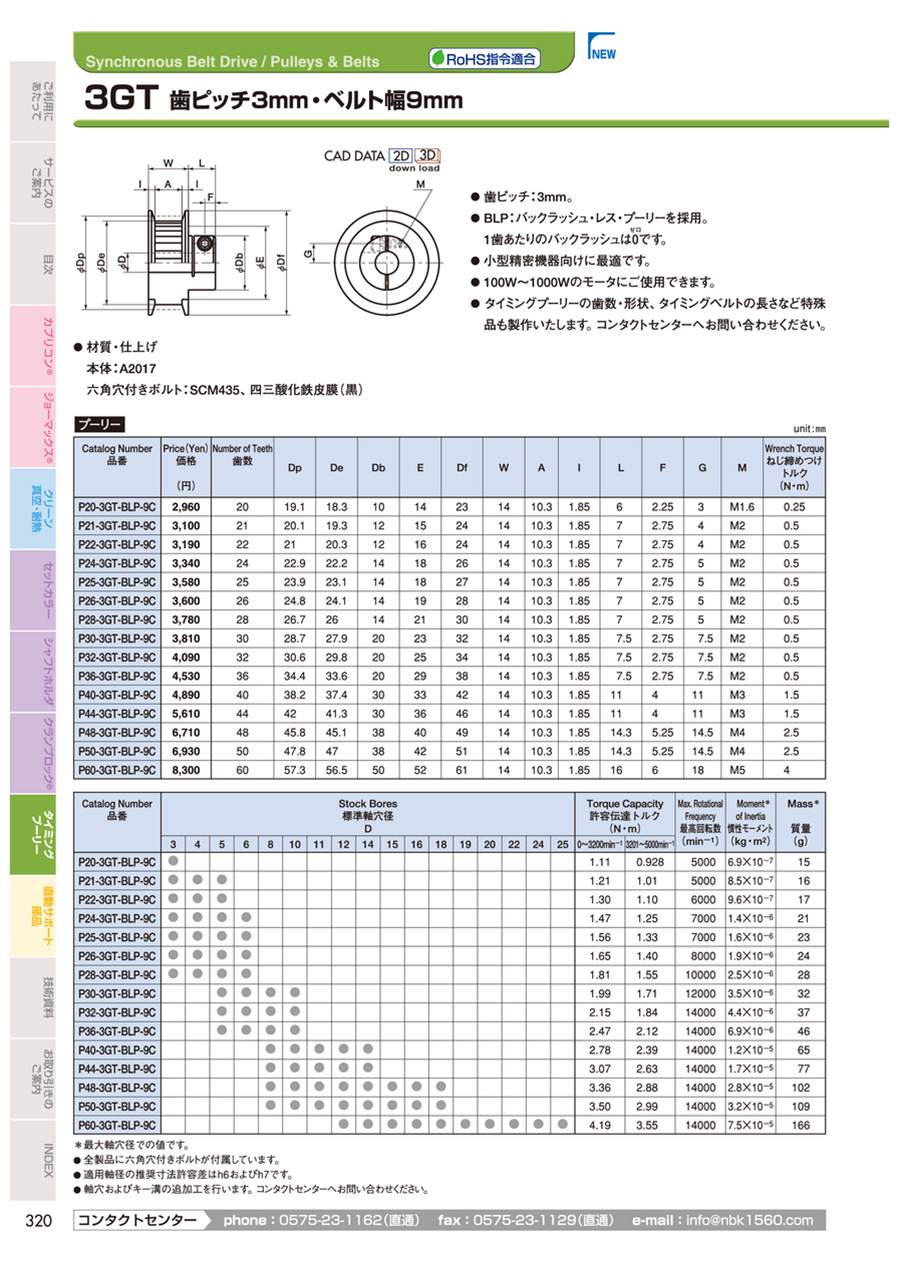

カタログ

通常単価(税別): 4,623円～13,589円

税込単価: 5,085円～14,948円

通常出荷日：3日目～4日目

【特長】・歯ピッチ:3mm。・BLP:バックラッシュ・レス・プーリーを採用。・1歯あたりのバックラッシ...

詳細を確認

55.0

よく一緒に見られています

鍋屋バイテック

タイミングプーリー歯ピッチ3mm・ベルト幅6mm_3GT

通常価格(税別)： 4,246円 (税込価格：4,671円)

通常出荷日：4 日目

未確定：候補が71型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ
本体：A2017
六角穴付ボルト：SCM435、四三酸化鉄皮膜（黒）

*最大軸穴径での値です。

全製品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。

規格表

型番リスト

表示件数

型番

歯数

(T)

標準軸穴径

(φ)

外径 Df

(mm)

RoHS2（10物質）?

最小発注数量

20	3	23	対応	1個
21	3	24	対応	1個
21	4	24	対応	1個
21	5	24	対応	1個
22	3	24	対応	1個
22	4	24	対応	1個
22	5	24	対応	1個
24	3	26	対応	1個
24	4	26	対応	1個
24	5	26	対応	1個
24	6	26	対応	1個
25	3	27	対応	1個
25	4	27	対応	1個
25	5	27	対応	1個
25	6	27	対応	1個
26	3	28	対応	1個
26	4	28	対応	1個
26	5	28	対応	1個
26	6	28	対応	1個
28	3	30	対応	1個
28	4	30	対応	1個
28	5	30	対応	1個
28	6	30	対応	1個
30	5	32	対応	1個
30	6	32	対応	1個
30	8	32	対応	1個
30	10	32	対応	1個
32	5	34	対応	1個
32	6	34	対応	1個
32	8	34	対応	1個
32	10	34	対応	1個
36	5	38	対応	1個
36	6	38	対応	1個
36	8	38	対応	1個
36	10	38	対応	1個
40	8	42	対応	1個
40	10	42	対応	1個
40	11	42	対応	1個
40	12	42	対応	1個
40	14	42	対応	1個
44	8	46	対応	1個
44	10	46	対応	1個
44	11	46	対応	1個
44	12	46	対応	1個
44	14	46	対応	1個
48	8	49	対応	1個
48	10	49	対応	1個
48	11	49	対応	1個
48	12	49	対応	1個
48	14	49	対応	1個
48	15	49	対応	1個
48	16	49	対応	1個
48	18	49	対応	1個
50	8	51	対応	1個
50	10	51	対応	1個
50	11	51	対応	1個
50	12	51	対応	1個
50	14	51	対応	1個
50	15	51	対応	1個
50	16	51	対応	1個

通常単価(税別) (税込単価)	通常出荷日

4,623円 ( 5,085円 )	4日目
4,928円 ( 5,421円 )	4日目
4,928円 ( 5,421円 )	4日目
4,928円 ( 5,421円 )	4日目
5,047円 ( 5,552円 )	4日目
5,047円 ( 5,552円 )	4日目
5,047円 ( 5,552円 )	4日目
5,255円 ( 5,781円 )	4日目
5,255円 ( 5,781円 )	4日目
5,248円 ( 5,773円 )	3日目
5,255円 ( 5,781円 )	4日目
5,591円 ( 6,150円 )	4日目
5,591円 ( 6,150円 )	4日目
5,591円 ( 6,150円 )	4日目
5,591円 ( 6,150円 )	4日目
5,709円 ( 6,280円 )	4日目
5,709円 ( 6,280円 )	4日目
5,709円 ( 6,280円 )	4日目
5,709円 ( 6,280円 )	4日目
5,987円 ( 6,586円 )	4日目
5,987円 ( 6,586円 )	4日目
5,987円 ( 6,586円 )	4日目
5,987円 ( 6,586円 )	4日目
6,303円 ( 6,933円 )	4日目
6,037円 ( 6,641円 )	4日目
6,037円 ( 6,641円 )	4日目
6,540円 ( 7,194円 )	4日目
6,354円 ( 6,989円 )	4日目
6,633円 ( 7,296円 )	4日目
6,354円 ( 6,989円 )	4日目
6,633円 ( 7,296円 )	4日目
7,338円 ( 8,072円 )	4日目
7,029円 ( 7,732円 )	4日目
7,029円 ( 7,732円 )	4日目
7,616円 ( 8,378円 )	4日目
7,663円 ( 8,429円 )	4日目
7,663円 ( 8,429円 )	4日目
7,663円 ( 8,429円 )	4日目
7,663円 ( 8,429円 )	4日目
7,995円 ( 8,795円 )	4日目
8,824円 ( 9,706円 )	4日目
8,824円 ( 9,706円 )	4日目
8,824円 ( 9,706円 )	4日目
8,824円 ( 9,706円 )	4日目
8,824円 ( 9,706円 )	4日目
10,572円 ( 11,629円 )	4日目
10,572円 ( 11,629円 )	4日目
10,572円 ( 11,629円 )	4日目
10,572円 ( 11,629円 )	4日目
10,572円 ( 11,629円 )	4日目
10,572円 ( 11,629円 )	4日目
10,572円 ( 11,629円 )	4日目
10,589円 ( 11,648円 )	4日目
10,865円 ( 11,952円 )	4日目
10,865円 ( 11,952円 )	4日目
10,865円 ( 11,952円 )	4日目
10,865円 ( 11,952円 )	4日目
10,865円 ( 11,952円 )	4日目
10,865円 ( 11,952円 )	4日目
10,865円 ( 11,952円 )	4日目

基本情報

基本情報

【特長】
・歯ピッチ:3mm。
・BLP:バックラッシュ・レス・プーリーを採用。
・1歯あたりのバックラッシュは0です。
・小型精密機器向けに最適です。
・100W〜1000Wのモータにご使用できます。
・タイミングプーリーの歯数・形状、タイミングベルトの長さなど特殊品も製作いたします。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
