B形スプロケットアイドラー VSB

B形スプロケットアイドラー VSB
  • 数量スライド割引
通常単価(税別):
2,594円~
通常出荷日:
在庫品1日目~  当日出荷可能

チェーンテンション用スプロケットアイドラー。
【特長】
・S25C~S35C、歯先高周波焼入れ仕上げ。
・VSB:スティール製・単列。
・VSB2:スティール製・2列。
【用途】
・風水力装置など。
・一般産業機械。

PDF

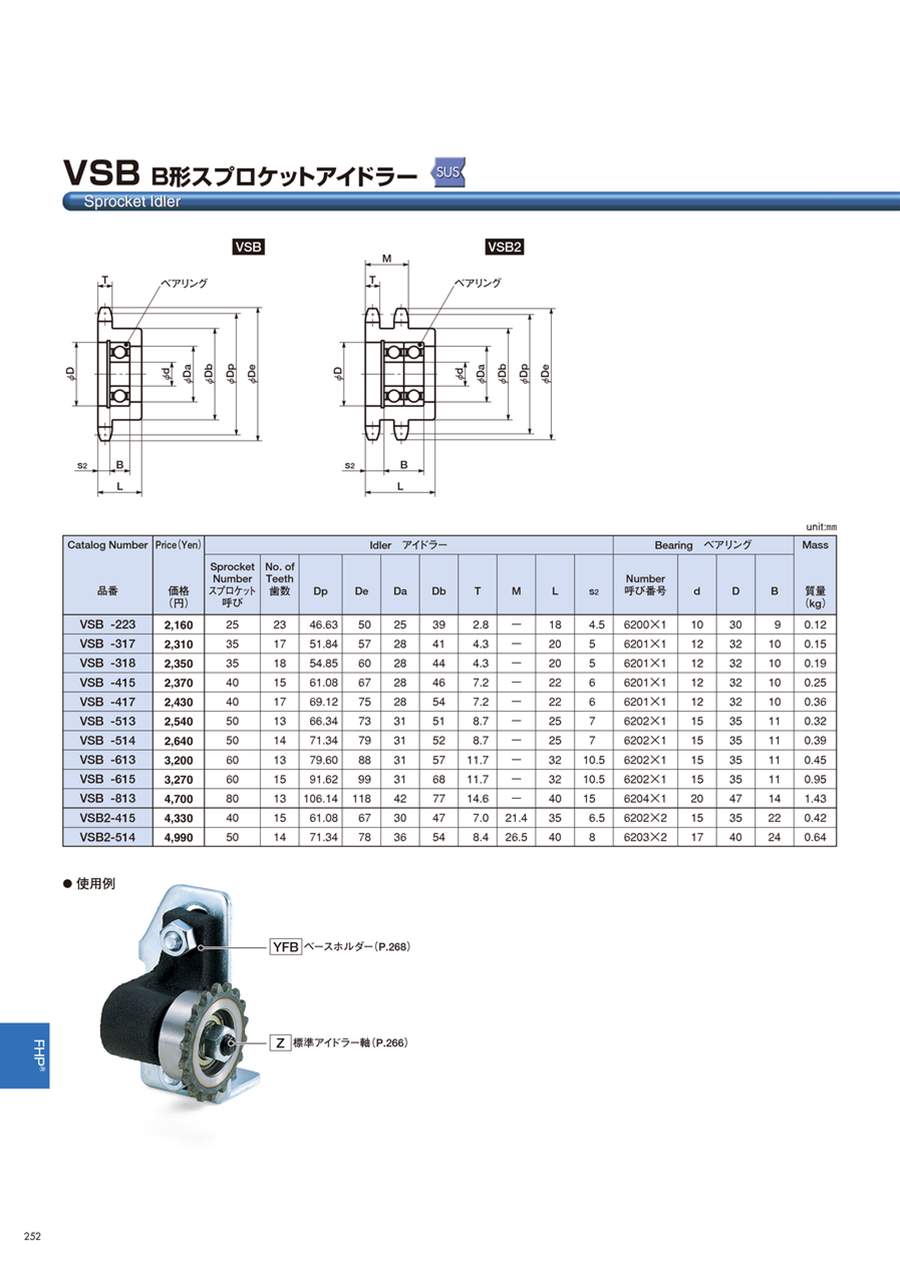

B形スプロケットアイドラー VSBの仕様について

B形スプロケットアイドラー VSB:関連画像

VSBの外観

B形スプロケットアイドラー VSB:関連画像

VSB2の形状図

B形スプロケットアイドラー VSB:関連画像

VSBの形状図

寸法



(単位:mm)



品番 アイドラー ベアリング 質量
(kg)
スプロケット 呼び 歯数 Dp De Da Db T M L s2 呼び番号 d D B
VSB-223 25 23 46.63 50 25 39 2.8 - 18 4.5 6200×1 10 30 9 0.12
VSB-317 35 17 51.84 57 28 41 4.3 - 20 5 6201×1 12 32 10 0.15
VSB-318 35 18 54.85 60 28 44 4.3 - 20 5 6201×1 12 32 10 0.19
VSB-415 40 15 61.08 67 28 46 7.2 - 22 6 6201×1 12 32 10 0.25
VSB-417 40 17 69.12 75 28 54 7.2 - 22 6 6201×1 12 32 10 0.36
VSB-513 50 13 66.34 73 31 51 8.7 - 25 7 6202×1 15 35 11 0.32
VSB-514 50 14 71.34 79 31 52 8.7 - 25 7 6202×1 15 35 11 0.39
VSB-613 60 13 79.6 88 31 57 11.7 - 32 10.5 6202×1 15 35 11 0.45
VSB-615 60 15 91.62 99 31 68 11.7 - 32 10.5 6202×1 15 35 11 0.95
VSB-813 80 13 106.14 118 42 77 14.6 - 40 15 6204×1 20 47 14 1.43
品番 アイドラー ベアリング 質量
(kg)
スプロケット 呼び 歯数 Dp De Da Db T M L s2 呼び番号 d D B
VSB2-415 40 15 61.08 67 30 47 7 21.4 35 6.5 6202×2 15 35 22 0.42
VSB2-514 50 14 71.34 78 36 54 8.4 26.5 40 8 6203×2 17 40 24 0.64
品番 適用アイドラー軸
標準アイドラー軸 アジャストホルダー専用アイドラー軸
VSB-223 Z6200-15・Z6200-20 ZA6200-15
VSB-317 Z6201-16・Z6201-22 ZA6201-15
VSB-318 Z6201-16・Z6201-22 ZA6201-15
VSB-415 Z6201-16・Z6201-22 ZA6201-15
VSB-417 Z6201-16・Z6201-22 ZA6201-15
VSB-513 Z6202-16・Z6202-22 ZA6202-8・ZA6202-15
VSB-514 Z6202-16・Z6202-22 ZA6202-8・ZA6202-15
VSB-613 Z6202-22 ZA6202-15
VSB-615 Z6202-22 ZA6202-15
VSB-813 Z6204-22 ZA6204-12
品番 適用アイドラー軸
標準アイドラー軸 アジャストホルダー専用アイドラー軸
VSB2-415 Z6202W-17・Z6202W-26 ZA6202W-10
VSB2-514 Z6203W-27・Z6203W-35 ZA6203W-18

材質・仕上げ

- VSB VSB2
本体 S25C-S35C
歯先高周波焼入れ
S25C-S35C
歯先高周波焼入れ
ベアリング スティール スティール
止め輪 スティール
四三酸化鉄皮膜(黒)
スティール
四三酸化鉄皮膜(黒)

使用例

B形スプロケットアイドラー VSB:関連画像

使用例

型番

VSB2-415

VSB2-514

VSB-223

VSB-317

VSB-318

VSB-415

VSB-417

VSB-513

VSB-514

VSB-613

VSB-615

VSB-813

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?呼び番号 歯数
(T)
列数 軸穴径 D
(mm)
厚さ
(mm)

4,992円

1個あり

在庫品1日目

当日出荷可能

1040 15 2 15 35

5,864円

1個あり

3日目

1050 14 2 17 40

2,594円

1個あり

50日目

1025 23 1 10 18

2,695円

1個あり

3日目

1035 17 1 12 20

2,787円

1個あり

3日目

1035 18 1 12 20

2,790円

1個

在庫品1日目

当日出荷可能

1040 15 1 12 22

2,886円

1個あり

3日目

1040 17 1 12 22

2,986円

1個あり

3日目

1050 13 1 15 25

2,984円

1個

3日目

1050 14 1 15 25

3,795円

1個あり

50日目

1060 13 1 15 32

3,884円

1個あり

3日目

1060 15 1 15 32

5,468円

1個あり

3日目

1080 13 1 20 40
