機械作動弁マイクロバルブ
- 通常単価(税別)
- 2,603円～5,737円
- 税込単価
- 2,863円～6,311円
コンパクトな本体と自由な取付け姿勢により、省スペース化を推進した手動切替バルブ。【特長】・低圧から高圧...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ピンプランジャ形（基本形）
KMP-2, KMP, KMP-11
ローラカム形
KMC-2, KMC, KMC-11
ワンウェイローラカム形
KMO-2, KMO, KMO-11
ストレートプランジャ形
KMS-2, KMS, KMS-11
ローラプランジャ形
KMR-2, KMR, KMR-11
製品仕様
| 配管接続口径 | Rc1/8（1（P）,2（A））、φ2 2か所(3(R)) | |
|---|---|---|
| 使用流体 | 空気 | |
| 使用圧力範囲MPa | 0～0.9 | |
| 保証耐圧力MPa | 1.35 | |
| 使用温度範囲 （囲気および使用流体）℃ | 0～60 | |
| 流量 特性 | 音速コンダクタンスCdm3/(s・bar) | 0.36 |
| 有効断面積〔Cv値〕mm2 | 1.8〔0.08〕 | |

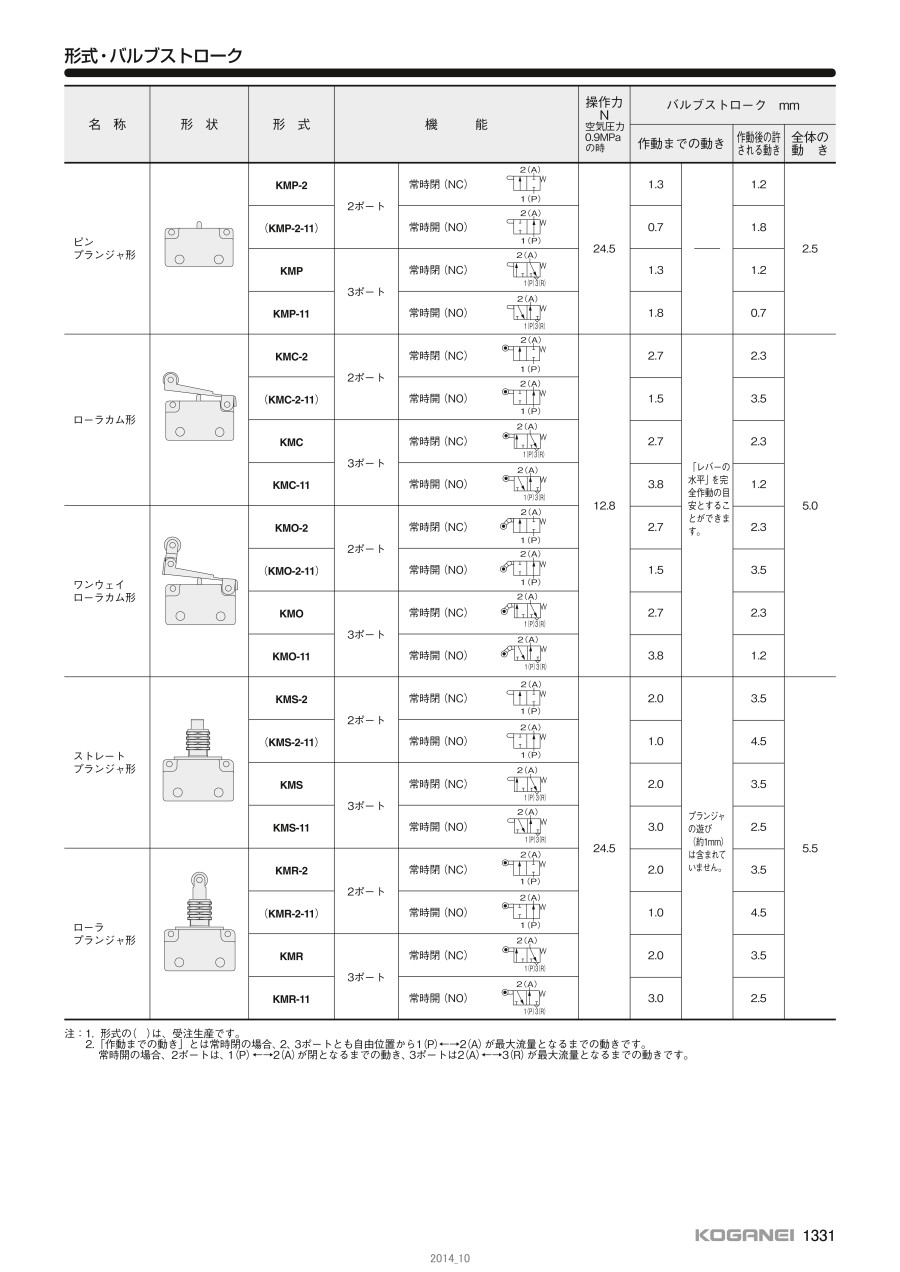

| バルブストロークmm | 約1.5（詳細は別表参照） | |
| 給油 | 要（推奨油タービン油1種〔ISO VG32〕） | |
| 質量g | 90（MP形）、100（KMC形）、130（KMR形） | |
| 注文仕様………注文記号 | 2ポート…………………-2 常時開…………………-11 3（R）ポート継手付………-60 | |
内部構造と主要部材質
3ポート常時閉形（平常状態）
3ポート常時開形（平常状態）
2ポート常時閉形（平常状態）
ストレートプランジャ形の構造
プランジャ、スプリング、軸受、プランジャ、ピン、主軸、押え板、バルブ本体
| 名 称 | 材 質 |
|---|---|
| 本 体 | 亜鉛ダイカスト |
| 主 軸 | ステンレス |
| パッキン Oリング | 合成ゴム |
| ロ ー ラ | ステンレス |
商品特長詳細
作動が確実で､故障の少ない構造､コンパクトで軽量
流量特性（図の見方 : 供給圧力0.5MPaで流量85L / min（ANR）の時はバルブ出口圧力は0.4MPaとなる）
切換え所要時間
| 空気作動弁の形式と状態 | 切換時間 | |
|---|---|---|
| 254-4A | ON(1(P)→4(A)へ切換) | 0.07 |
| OFF(1(P)→2(B)へ切換) | 0.20 | |
| 375-4A | ON(1(P)→4(A)へ切換) | 0.09 |
| 501-4A | OFF(1(P)→2(B)へ切換) | 0.23 |
| 750-4A | ON(1(P)→4(A)へ切換) | 0.16 |
| OFF(1(P)→2(B)へ切換) | 0.25 | |
| 1000-4A | ON(1(P)→4(A)へ切換) | 0.25 |
| 1250-4A | OFF(1(P)→2(B)へ切換) | 0.42 |
使用例
シリンダの連続往復作動
回路図
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,702円 ( 4,072円 ) | 在庫品1日目当日出荷可能 |
3,703円 ( 4,073円 ) | 在庫品1日目当日出荷可能 |
3,764円 ( 4,140円 ) | 9日目 |
3,157円 ( 3,473円 ) | 9日目 |
3,158円 ( 3,474円 ) | 9日目 |
3,602円 ( 3,962円 ) | 9日目 |
3,019円 ( 3,321円 ) | 9日目 |
3,876円 ( 4,264円 ) | 9日目 |
3,836円 ( 4,220円 ) | 9日目 |
3,845円 ( 4,230円 ) | 9日目 |
3,732円 ( 4,105円 ) | 9日目 |
3,836円 ( 4,220円 ) | 9日目 |
4,398円 ( 4,838円 ) | 9日目 |
4,069円 ( 4,476円 ) | 9日目 |
3,846円 ( 4,231円 ) | 9日目 |
3,818円 ( 4,200円 ) | 9日目 |
2,679円 ( 2,947円 ) | 9日目 |
3,172円 ( 3,489円 ) | 9日目 |
2,703円 ( 2,973円 ) | 9日目 |
2,851円 ( 3,136円 ) | 9日目 |
2,759円 ( 3,035円 ) | 9日目 |
3,163円 ( 3,479円 ) | 9日目 |
2,667円 ( 2,934円 ) | 9日目 |
2,603円 ( 2,863円 ) | 9日目 |
4,901円 ( 5,391円 ) | 10日目 |
5,737円 ( 6,311円 ) | 在庫品1日目当日出荷可能 |
4,456円 ( 4,902円 ) | 9日目 |
4,911円 ( 5,402円 ) | 9日目 |
4,753円 ( 5,228円 ) | 9日目 |
4,607円 ( 5,068円 ) | 9日目 |
4,503円 ( 4,953円 ) | 9日目 |
5,269円 ( 5,796円 ) | 9日目 |
3,743円 ( 4,117円 ) | 在庫品1日目当日出荷可能 |
4,476円 ( 4,924円 ) | 9日目 |
4,030円 ( 4,433円 ) | 9日目 |
3,905円 ( 4,296円 ) | 9日目 |
4,162円 ( 4,578円 ) | 9日目 |
4,470円 ( 4,917円 ) | 9日目 |
3,838円 ( 4,222円 ) | 9日目 |
4,389円 ( 4,828円 ) | 13日目 |
詳細情報
基本情報
コンパクトな本体と自由な取付け姿勢により、省スペース化を推進した手動切替バルブ。
【特長】
・低圧から高圧まで操作力に変化が少なくニュートラル位置がない
・AポートRポートの切換がスムーズ
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
