鍋屋バイテック

MHW-C フレキシブルカップリングディスクタイプ

カタログ

通常単価(税別): 8,472円～20,123円

税込単価: 9,319円～22,135円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・バックラッシュ0・ディスクタイプのフレキシブルカップリングです・ステンレスディスクが偏心・偏...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が467型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

バックラッシュ“0”のフレキシブルカップリング

MHWの外観

ディスクタイプのフレキシブルカップリング。
ステンレスディスクが偏心・偏角・エンドプレイを許容。
XYステージ、搬送装置などに最適。

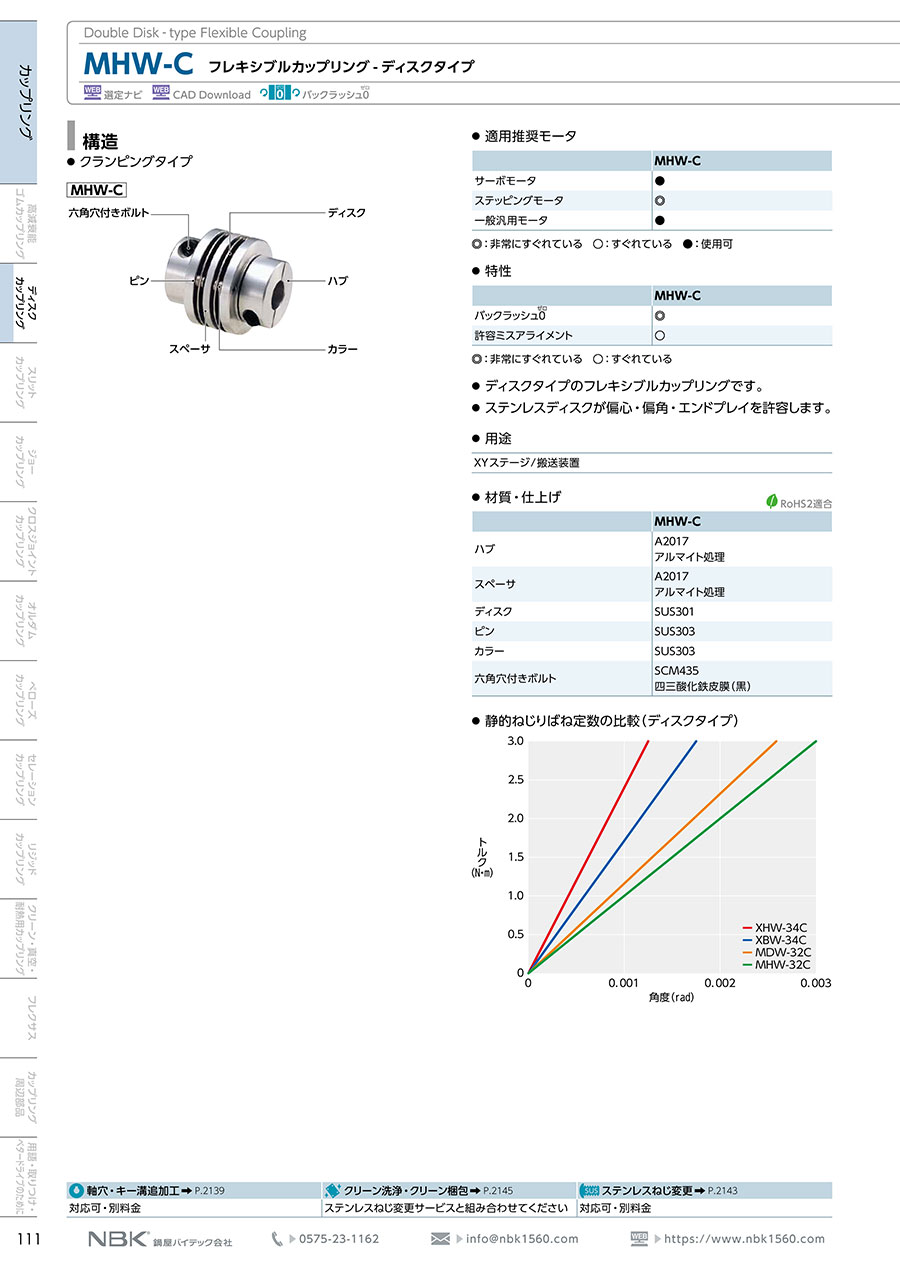

MHWの構造・材質

ハブ A2017、アルマイト処理
スペーサ A2017、アルマイト処理
ディスク SUS301
ピン SUS303
カラー SUS303
六角穴付きボルト SCM435、四三酸化鉄皮膜（黒）

MHWを含むディスクタイプの、静的ねじりばね定数の比較

カップリングの性能

品番	最大軸穴径（mm）	常用トルク^＊1 （N・m）	最高回転数（min^-1）	慣性モーメント^＊2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^＊2 （g）
品番	最大軸穴径（mm）	常用トルク^＊1 （N・m）	最高回転数（min^-1）	慣性モーメント^＊2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^＊2 （g）
MHW-32C	10	2	19000	6.2×10^-6	1000	0.15	2	±0.4	48
MHW-40C	14	4	15000	1.6×10^-5	1500	0.2	2	±0.5	81
MHW-50C	20	7.5	12000	4.6×10^-5	2000	0.2	2	±0.6	150
MHW-63C	25	10	10000	1.1×10^-4	2500	0.3	2	±0.8	230

*1 負荷変動による常用トルクの補正は不要。
*2 最大軸穴径での値。

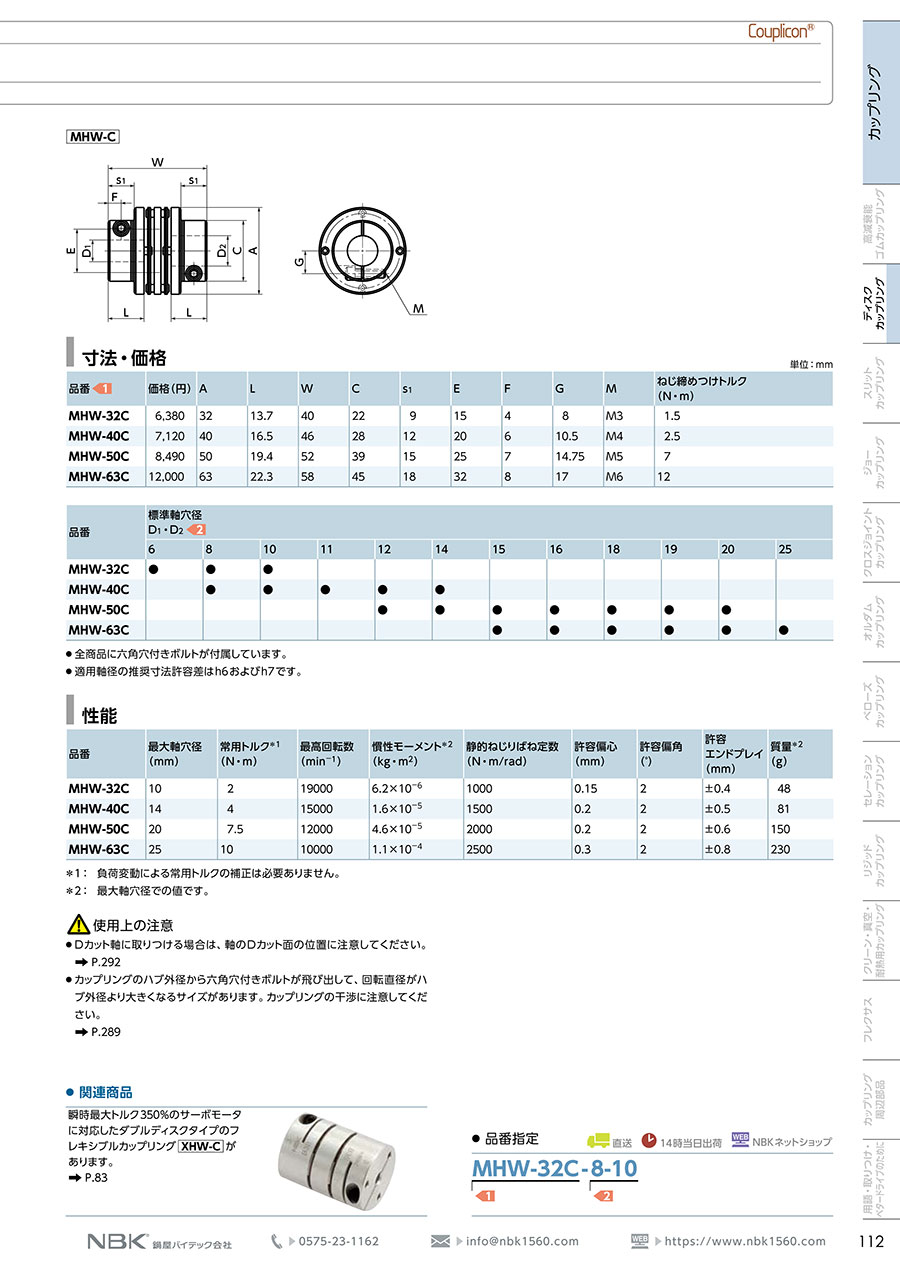

カップリングの寸法

MHWの形状図

品番	A	L	W	C	s₁	E	F	G	M	ねじ締めつけトルク（N・m）
MHW-32C	32	13.7	40	22	9	15	4	8	M3	1.5
MHW-40C	40	16.5	46	28	12	20	6	10.5	M4	2.5
MHW-50C	50	19.4	52	39	15	25	7	14.75	M5	7
MHW-63C	63	22.3	58	45	18	32	8	17	M6	12

寸法（単位 mm）

品番	標準軸穴径D₁・D₂
品番	6	8	10	11	12	14	15	16	18	19	20	25
MHW-32C	●	●	●
MHW-40C		●	●	●	●	●
MHW-50C					●	●	●	●	●	●	●
MHW-63C							●	●	●	●	●	●

標準軸穴径（単位 mm）
適用軸径の推奨寸法許容差はh6およびh7。

型番リスト

表示件数

...

型番

MHW-32C-9-BT-KT-9-BT-KT

MHW-32C-9-BT-KT-10

MHW-32C-9-BT-KT-10-KT3

MHW-32C-9-BT-KT-10-KT4

MHW-32C-10-10

MHW-32C-10-KT3-10

MHW-32C-10-KT3-10-KT3

MHW-32C-10-KT3-10-KT4

MHW-32C-10-KT4-10

MHW-32C-10-KT4-10-KT4

MHW-40C-9-BT-13-BT-KT

MHW-40C-9-BT-14

MHW-40C-9-BT-14-KT

MHW-40C-9-BT-KT-9-BT

MHW-40C-9-BT-KT-9-BT-KT

MHW-40C-9-BT-KT-10

MHW-40C-9-BT-KT-10-KT3

MHW-40C-9-BT-KT-10-KT4

MHW-40C-9-BT-KT-11

MHW-40C-9-BT-KT-11-KT

MHW-40C-9-BT-KT-12

MHW-40C-9-BT-KT-12-KT

MHW-40C-9-BT-KT-13-BT

MHW-40C-9-BT-KT-13-BT-KT

MHW-40C-9-BT-KT-14

MHW-40C-9-BT-KT-14-KT

MHW-40C-10-10

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

許容偏心範囲

(mm)

追加工

キー溝

RoHS2（10物質）?

最小発注数量

6	6	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	なし	対応	1個
6	7	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
6	8	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	なし	対応	1個
6	9	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
6	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	なし	対応	1個
7	7	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
7	8	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
7	9	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
7	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
8	8	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	なし	対応	1個
8	9	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
8	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	なし	対応	1個
9	9	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
9	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	なし	対応	1個
9	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	D2穴（3×3）	非対応	1個
9	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	D2穴（4×4）	非対応	1個
9	9	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	D1穴	対応	1個
9	9	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	両側	対応	1個
9	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	D1穴	対応	1個
9	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	両側（D1/D2：3×3）	非対応	1個
9	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	追加工軸穴	両側（D1/D2：4×4）	非対応	1個
10	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	なし	対応	1個
10	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	D1穴（3×3）	非対応	1個
10	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	両側（D1：3×3/D2：3×3）	非対応	1個
10	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	両側（D1：3×3/D2：4×4）	非対応	1個
10	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	D1穴（4×4）	非対応	1個
10	10	1.01～3.00	32	2	40	6.2×10の-6乗	0.15	10,001～30,000	±0.4	19000	0.02～0.2	標準軸穴	両側（D1：4×4/D2：4×4）	非対応	1個
8	8	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	標準軸穴	なし	対応	1個
8	9	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	なし	対応	1個
8	10	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	標準軸穴	なし	対応	1個
8	11	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	標準軸穴	なし	対応	1個
8	12	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	標準軸穴	なし	対応	1個
8	13	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	なし	対応	1個
8	14	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	標準軸穴	なし	対応	1個
9	9	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	なし	対応	1個
9	10	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	なし	対応	1個
9	10	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D2穴（3×3）	非対応	1個
9	10	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D2穴（4×4）	非対応	1個
9	11	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	なし	対応	1個
9	11	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D2穴	対応	1個
9	12	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	なし	対応	1個
9	12	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D2穴	対応	1個
9	13	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	なし	対応	1個
9	13	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D2穴	対応	1個
9	14	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	なし	対応	1個
9	14	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D2穴	対応	1個
9	9	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D1穴	対応	1個
9	9	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	両側	対応	1個
9	10	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D1穴	対応	1個
9	10	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	両側（D1/D2：3×3）	非対応	1個
9	10	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	両側（D1/D2：4×4）	非対応	1個
9	11	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D1穴	対応	1個
9	11	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	両側	対応	1個
9	12	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D1穴	対応	1個
9	12	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	両側	対応	1個
9	13	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D1穴	対応	1個
9	13	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	両側	対応	1個
9	14	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	D1穴	対応	1個
9	14	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	追加工軸穴	両側	対応	1個
10	10	3.01～5.00	40	4	46	1.6×10の-5乗	0.2	10,001～30,000	±0.5	15000	0.02～0.2	標準軸穴	なし	対応	1個

通常単価(税別) (税込単価)	通常出荷日

8,878円 ( 9,766円 )	4日目
9,421円 ( 10,363円 )	4日目
8,472円 ( 9,319円 )	4日目
9,421円 ( 10,363円 )	4日目
8,472円 ( 9,319円 )	4日目
11,129円 ( 12,242円 )	4日目
9,421円 ( 10,363円 )	4日目
11,129円 ( 12,242円 )	4日目
9,421円 ( 10,363円 )	4日目
8,495円 ( 9,345円 )	4日目
9,421円 ( 10,363円 )	4日目
8,472円 ( 9,319円 )	4日目
11,129円 ( 12,242円 )	4日目
9,421円 ( 10,363円 )	4日目
10,273円 ( 11,300円 )	4日目
10,273円 ( 11,300円 )	4日目
11,983円 ( 13,181円 )	4日目
12,839円 ( 14,123円 )	4日目
10,273円 ( 11,300円 )	4日目
11,128円 ( 12,241円 )	4日目
11,128円 ( 12,241円 )	4日目
8,472円 ( 9,319円 )	4日目
8,569円 ( 9,426円 )	4日目
9,419円 ( 10,361円 )	4日目
9,419円 ( 10,361円 )	4日目
8,569円 ( 9,426円 )	4日目
9,419円 ( 10,361円 )	4日目
9,463円 ( 10,409円 )	4日目
10,476円 ( 11,524円 )	4日目
9,463円 ( 10,409円 )	4日目
9,463円 ( 10,409円 )	4日目
9,489円 ( 10,438円 )	4日目
10,476円 ( 11,524円 )	4日目
9,925円 ( 10,918円 )	4日目
12,352円 ( 13,587円 )	4日目
10,476円 ( 11,524円 )	4日目
11,409円 ( 12,550円 )	4日目
11,409円 ( 12,550円 )	4日目
10,476円 ( 11,524円 )	4日目
11,409円 ( 12,550円 )	4日目
10,476円 ( 11,524円 )	4日目
11,409円 ( 12,550円 )	4日目
12,352円 ( 13,587円 )	4日目
13,287円 ( 14,616円 )	4日目
10,476円 ( 11,524円 )	4日目
11,409円 ( 12,550円 )	4日目
13,287円 ( 14,616円 )	4日目
14,224円 ( 15,646円 )	4日目
11,409円 ( 12,550円 )	4日目
12,344円 ( 13,578円 )	4日目
12,344円 ( 13,578円 )	4日目
11,409円 ( 12,550円 )	4日目
12,344円 ( 13,578円 )	4日目
11,409円 ( 12,550円 )	4日目
12,344円 ( 13,578円 )	4日目
13,287円 ( 14,616円 )	4日目
14,224円 ( 15,646円 )	4日目
11,409円 ( 12,550円 )	4日目
12,344円 ( 13,578円 )	4日目
9,489円 ( 10,438円 )	4日目

...

基本情報

基本情報

【特長】
・バックラッシュ0・ディスクタイプのフレキシブルカップリングです
・ステンレスディスクが偏心・偏角・エンドプレイを許容します
【用途】
・XYステージ/搬送装置

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ＳＵＮＣＯ
六角穴付止めねじ平先
付属セットスクリューのスペアとしてご利用いただけます。
ミスミ
【SUS316 / SUS304相当】六角穴付ボルトステンレス
付属クランプボルトのスペアとしてご利用いただけます。
ミスミ
平行キー
軸穴に適合する平行キーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MHW-C フレキシブルカップリングディスクタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

ステッピングモータを使用される場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MHW-C フレキシブルカップリングディスクタイプ	MDW-C フレキシブルカップリングディスクタイプ	MHS-C フレキシブルカップリングシングルディスクタイプ	MDS-C フレキシブルカップリングシングルディスクタイプ	ディスク形カップリングセットスクリュータイプ（ダブルディスク） SHDW	ディスク形カップリングセットスクリュータイプ（ダブルディスク） SDAA
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	SUNGIL（ソンイル）	SUNGIL（ソンイル）
通常価格	8,472円-	4,798円 -	7,155円 -	4,731円 -	8,515円 -	4,485円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目	在庫品1日目〜	6日目〜	6日目〜
用途	標準 / サーボモータ / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	サーボモータ / ステッピングモータ	サーボモータ / ステッピングモータ
種類	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ
本体材質	A2017	A2017	A2017	A2017	アルミニウム	アルミニウム
許容ミスアラインメント	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	-	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ
許容偏角(deg)	2	1.5	1	0.7	1	3
