鍋屋バイテック

MFB/MFBS フレキシブルカップリングベローズタイプ

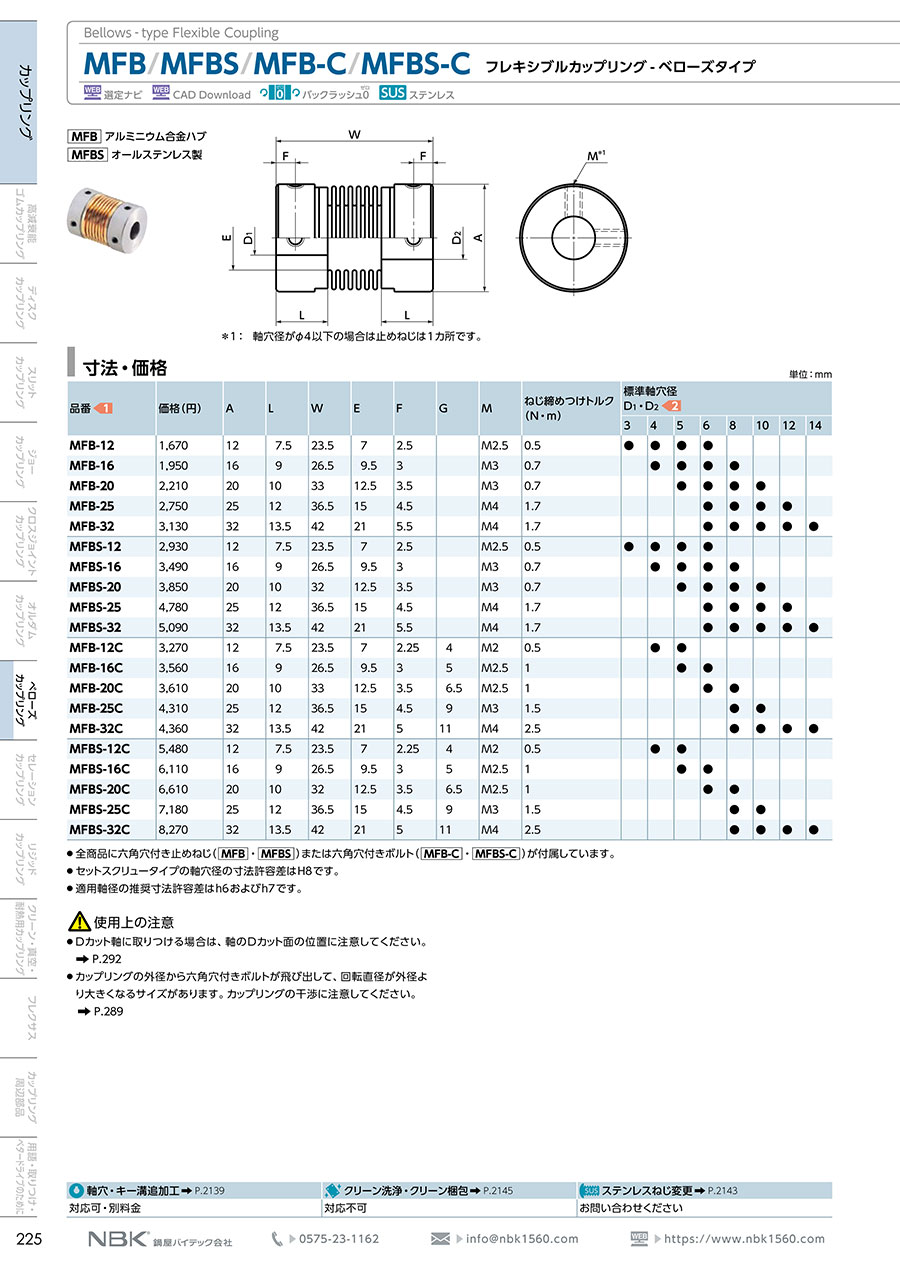

カタログ

通常単価(税別): 1,987円～16,397円

税込単価: 2,186円～18,037円

通常出荷日：在庫品1日目～66日目一部当日出荷可能

ベローズタイプのフレキシブルカップリングです。【特長】・バックラッシュ0・オールステンレスタイプも標準...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

未確定：候補が1,116型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MFB：アルミニウム合金ハブ、MFBS：オールステンレス製

*1：軸穴径がφ4以下の場合は止めねじは1カ所です。

MFB-C：アルミニウム合金ハブ、MFBS-C：オールステンレス製

製品仕様

材質・仕上げ

商品記号	MFB/MFB-C	MFBS/MFBS-C
ハブ	A2017 アルマイト処理	SUS303
ベローズ	C5191	SUS316L
六角穴付き止めねじ	SCM435 四三酸化鉄皮膜（黒）	SUSXM7
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）	SUSXM7

規格表

寸法

単位：mm

型番	A	L	W	E	F	G	M	ねじ締めつけトルク（N・m）
型番	A	L	W	E	F	G	M	ねじ締めつけトルク（N・m）
MFB-12	12	7.5	23.5	7	2.5	-	M2.5	0.5
MFB-16	16	9	26.5	9.5	3	-	M3	0.7
MFB-20	20	10	33	12.5	3.5	-	M3	0.7
MFB-25	25	12	36.5	15	4.5	-	M4	1.7
MFB-32	32	13.5	42	21	5.5	-	M4	1.7
MFBS-12	12	7.5	23.5	7	2.5	-	M2.5	0.5
MFBS-16	16	9	26.5	9.5	3	-	M3	0.7
MFBS-20	20	10	32	12.5	3.5	-	M3	0.7
MFBS-25	25	12	36.5	15	4.5	-	M4	1.7
MFBS-32	32	13.5	42	21	5.5	-	M4	1.7
MFB-12C	12	7.5	23.5	7	2.25	4	M2	0.5
MFB-16C	16	9	26.5	9.5	3	5	M2.5	1
MFB-20C	20	10	33	12.5	3.5	6.5	M2.5	1
MFB-25C	25	12	36.5	15	4.5	9	M3	1.5
MFB-32C	32	13.5	42	21	5	11	M4	2.5
MFBS-12C	12	7.5	23.5	7	2.25	4	M2	0.5
MFBS-16C	16	9	26.5	9.5	3	5	M2.5	1
MFBS-20C	20	10	32	12.5	3.5	6.5	M2.5	1
MFBS-25C	25	12	36.5	15	4.5	9	M3	1.5
MFBS-32C	32	13.5	42	21	5	11	M4	2.5

型番	標準軸穴径 D1・D2
型番	3	4	5	6	8	10	12	14
MFB-12	●	●	●	●	-	-	-	-
MFB-16	-	●	●	●	●	-	-	-
MFB-20	-	-	●	●	●	●	-	-
MFB-25	-	-	-	●	●	●	●	-
MFB-32	-	-	-	●	●	●	●	●
MFBS-12	●	●	●	●	-	-	-	-
MFBS-16	-	●	●	●	●	-	-	-
MFBS-20	-	-	●	●	●	●	-	-
MFBS-25	-	-	-	●	●	●	●	-
MFBS-32	-	-	-	●	●	●	●	●
MFB-12C	-	●	●	-	-	-	-	-
MFB-16C	-	-	●	●	-	-	-	-
MFB-20C	-	-	-	●	●	-	-	-
MFB-25C	-	-	-	-	●	●	-	-
MFB-32C	-	-	-	-	●	●	●	●
MFBS-12C	-	●	●	-	-	-	-	-
MFBS-16C	-	-	●	●	-	-	-	-
MFBS-20C	-	-	-	●	●	-	-	-
MFBS-25C	-	-	-	-	●	●	-	-
MFBS-32C	-	-	-	-	●	●	●	●

全商品に六角穴付き止めねじ（MFB・MFBS）または六角穴付きボルト（MFB-C・MFBS-C）が付属しています。
セットスクリュータイプの軸穴径の寸法許容差はH8です。
適用軸径の推奨寸法許容差はh6およびh7です。

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
MFB-12	6.35	0.3	52,000	9.0×10^-8	82	0.1	1.5	-1.2～+0.4	4.1
MFB-16	8	0.5	39,000	3.5×10^-7	110	0.1	1.5	-1.2～+0.4	9
MFB-20	10	0.8	31,000	9.9×10^-7	180	0.15	2	-1.8～+0.6	16
MFB-25	12	1.3	25,000	3.1×10^-6	240	0.15	2	-1.8～+0.6	32
MFB-32	16	2	19,000	9.2×10^-6	330	0.2	2	-2.5～+0.8	57
MFBS-12	6.35	0.5	52,000	2.1×10^-7	100	0.1	1.5	-1.2～+0.4	9.1
MFBS-16	8	1	39,000	8.0×10^-7	150	0.1	1.5	-1.2～+0.4	20
MFBS-20	10	1.5	31,000	2.3×10^-6	220	0.15	2	-1.8～+0.6	37
MFBS-25	12	2	25,000	7.0×10^-6	330	0.15	2	-1.8～+0.6	73
MFBS-32	16	3	19,000	2.1×10^-5	490	0.2	2	-2.5～+0.8	130
MFB-12C	5	0.3	52,000	9.7×10^-8	82	0.1	1.5	-1.2～+0.4	3.8
MFB-16C	6.35	0.5	39,000	3.7×10^_-7	110	0.1	1.5	-1.2～+0.4	9.8
MFB-20C	8	0.8	31,000	1.0×10^-6	180	0.15	2	-1.8～+0.6	16
MFB-25C	10	1.3	25,000	3.1×10^-6	240	0.15	2	-1.8～+0.6	32
MFB-32C	14	2	19,000	9.6×10^-6	330	0.2	2	-2.5～+0.8	58
MFBS-12C	5	0.5	52,000	2.1×10^-7	100	0.1	1.5	-1.2～+0.4	9.2
MFBS-16C	6.35	1	39,000	8.1×10^-7	150	0.1	1.5	-1.2～+0.4	22
MFBS-20C	8	1.5	31,000	2.3×10^-6	220	0.15	2	-1.8～+0.6	38
MFBS-25C	10	2	25,000	6.9×10^-6	330	0.15	2	-1.8～+0.6	74
MFBS-32C	14	3	19,000	2.1×10^-5	490	0.2	2	-2.5～+0.8	130

*1：負荷変動による常用トルクの補正は必要ありません。軸穴径のサイズにより、軸のスリップトルクがカップリングの常用トルクより小さくなる場合があります
*2：最大軸穴径での値です。

選定サポート情報

注文例

注意・禁止事項

使用上の注意

Dカット軸に取りつける場合は、軸のDカット面の位置に注意してください。
カップリングの外径から六角穴付きボルトが飛び出して、回転直径が外径より大きくなるサイズがあります。カップリングの干渉に注意してください。

型番リスト

表示件数

...

型番

特性・用途

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

本体材質

許容偏心

(mm)

許容偏角

(deg)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

ベローズ部材質

最高回転数

(r/min)

構造

追加工

キー溝

RoHS2（10物質）?

最小発注数量

該当なし	3	3	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	3	4	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	3	5	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	3	6	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	3	6.35	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	4	4	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	4	5	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	4	6	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	4	6.35	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	5	5	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	6	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	6.35	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	6	6	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	6	6.35	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	6.35	6.35	～1.00	12	23.5	0.3	9.0×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	4	4	～1.00	12	23.5	0.3	9.7×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	クランピングタイプ	標準軸穴	なし	対応	1個
該当なし	4	5	～1.00	12	23.5	0.3	9.7×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	クランピングタイプ	標準軸穴	なし	対応	1個
該当なし	5	5	～1.00	12	23.5	0.3	9.7×10の-8乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	52000	クランピングタイプ	標準軸穴	なし	対応	1個
該当なし	4	4	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	4	5	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	4	6	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	4	7	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	4	8	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	5	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	6	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	7	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	5	8	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	6	6	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	6	7	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	6	8	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	7	7	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	7	8	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	8	8	～1.00	16	26.5	0.5	3.5×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	5	～1.00	16	26.5	0.5	3.7×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	クランピングタイプ	標準軸穴	なし	対応	1個
該当なし	5	6	～1.00	16	26.5	0.5	3.7×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	クランピングタイプ	標準軸穴	なし	対応	1個
該当なし	5	6.35	～1.00	16	26.5	0.5	3.7×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	クランピングタイプ	追加工軸穴	なし	対応	1個
該当なし	6	6	～1.00	16	26.5	0.5	3.7×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	クランピングタイプ	標準軸穴	なし	対応	1個
該当なし	6	6.35	～1.00	16	26.5	0.5	3.7×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	クランピングタイプ	追加工軸穴	なし	対応	1個
該当なし	6.35	6.35	～1.00	16	26.5	0.5	3.7×10の-7乗	[アルミニウム] A2017	0.1	1.5	30,001～	-1.2～+0.4	C5191	39000	クランピングタイプ	追加工軸穴	なし	対応	1個
該当なし	5	5	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	6	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	7	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	5	8	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	9	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	5	9	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	追加工軸穴	D2穴	対応	1個
該当なし	5	10	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	5	10	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	D2穴	対応	1個
該当なし	5	10	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	D2穴（3×3）	非対応	1個
該当なし	5	10	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	D2穴（4×4）	非対応	1個
該当なし	6	6	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	6	7	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	6	8	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	6	9	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	6	9	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	追加工軸穴	D2穴	対応	1個
該当なし	6	10	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	なし	対応	1個
該当なし	6	10	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	D2穴	対応	1個
該当なし	6	10	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	D2穴（3×3）	非対応	1個
該当なし	6	10	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	標準軸穴	D2穴（4×4）	非対応	1個
該当なし	7	7	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	追加工軸穴	なし	対応	1個
該当なし	7	8	～1.00	20	33	0.8	9.9×10の-7乗	[アルミニウム] A2017	0.15	2	30,001～	-1.8～+0.6	C5191	31000	セットスクリュータイプ	追加工軸穴	なし	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,098円 ( 2,308円 )	4日目
2,101円 ( 2,311円 )	4日目
2,101円 ( 2,311円 )	26日目
2,101円 ( 2,311円 )	4日目
3,613円 ( 3,974円 )	4日目
2,101円 ( 2,311円 )	4日目
2,098円 ( 2,308円 )	4日目
2,101円 ( 2,311円 )	4日目
3,613円 ( 3,974円 )	4日目
2,101円 ( 2,311円 )	4日目
2,101円 ( 2,311円 )	4日目
3,613円 ( 3,974円 )	4日目
1,987円 ( 2,186円 )	4日目
3,613円 ( 3,974円 )	4日目
5,331円 ( 5,864円 )	4日目
4,097円 ( 4,507円 )	4日目
4,097円 ( 4,507円 )	4日目
4,103円 ( 4,513円 )	4日目
2,415円 ( 2,657円 )	4日目
2,415円 ( 2,657円 )	4日目
2,419円 ( 2,661円 )	4日目
3,930円 ( 4,323円 )	4日目
2,551円 ( 2,806円 )	4日目
2,415円 ( 2,657円 )	4日目
2,551円 ( 2,806円 )	4日目
3,930円 ( 4,323円 )	4日目
2,552円 ( 2,807円 )	4日目
2,437円 ( 2,681円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	4日目
2,666円 ( 2,933円 )	4日目
5,648円 ( 6,213円 )	4日目
3,930円 ( 4,323円 )	4日目
2,799円 ( 3,079円 )	在庫品1日目当日出荷可能
4,415円 ( 4,857円 )	4日目
4,659円 ( 5,125円 )	4日目
5,750円 ( 6,325円 )	4日目
4,415円 ( 4,857円 )	4日目
5,750円 ( 6,325円 )	4日目
7,822円 ( 8,604円 )	4日目
2,911円 ( 3,202円 )	4日目
2,736円 ( 3,010円 )	4日目
4,234円 ( 4,657円 )	4日目
2,791円 ( 3,070円 )	4日目
4,234円 ( 4,657円 )	4日目
5,092円 ( 5,601円 )	4日目
2,906円 ( 3,197円 )	4日目
3,397円 ( 3,737円 )	4日目
3,397円 ( 3,737円 )	4日目
3,397円 ( 3,737円 )	4日目
3,185円 ( 3,504円 )	4日目
4,234円 ( 4,657円 )	4日目
2,736円 ( 3,010円 )	4日目
4,234円 ( 4,657円 )	4日目
5,092円 ( 5,601円 )	4日目
3,190円 ( 3,509円 )	3日目
3,378円 ( 3,716円 )	4日目
3,378円 ( 3,716円 )	4日目
3,378円 ( 3,716円 )	4日目
5,951円 ( 6,546円 )	4日目
4,234円 ( 4,657円 )	4日目

...

基本情報

基本情報

ベローズタイプのフレキシブルカップリングです。
【特長】
・バックラッシュ0
・オールステンレスタイプも標準化
・ベローズが偏心・偏角・エンドプレイを許容します
・ミスアライメントがあっても等速回転します
・ベローズはりん青銅製およびステンレス製の2種類があります
【用途】
・エンコーダ

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
【SUS316 / SUS304相当】六角穴付ボルトステンレス
鍋屋バイテック
XHW-C/XHW-C-L フレキシブルカップリングディスクタイプ
鍋屋バイテック
XHS-C フレキシブルカップリングシングルディスクタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MFB/MFBS フレキシブルカップリングベローズタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

等速性が求められる場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MFB/MFBS フレキシブルカップリングベローズタイプ	ミニチュア・ベローズ・カップリング MBCシリーズ	ミニチュア・ベローズ・カップリング MBシリーズ	カップリング　ベローズ形セットスクリュータイプ/クランピングタイプ	ベローズカップリングコレットタイプステンレス製	ベローフレックス（樹脂ベローズカップリング）CHPモデル
メーカー	鍋屋バイテック	マイティ	マイティ	ミスミ	日本ミニチュアカップリング	三木プーリ
通常価格	1,987円-	13,658円 -	12,724円 -	-	7,610円	3,155円 -
通常出荷日	在庫品1日目〜	6日目〜	6日目〜	3日目〜	3日目	在庫品1日目〜
種類	ベローズタイプ	ベローズタイプ	ベローズタイプ	ベローズ形	ベローズカップリング	ベローズタイプ
許容ミスアラインメント	偏角 / 偏心 / エンドプレイ	偏角 / 偏心	偏角 / 偏心	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ
特性	バックラッシ0	高捻り剛性 / 高精度 / バックラッシ0 / 低慣性モーメント / 小型	高捻り剛性 / 高精度 / バックラッシ0 / 低慣性モーメント / 小型	バックラッシゼロ / 低慣性モーメント	高ネジレ剛性 / ゼロバックラッシュ / コンパクト	高精度 / バックラッシ0 / 低慣性モーメント / 振動吸収
許容偏心範囲(mm)	0.02～0.2	-	-	0.02～0.2	0.02～0.2	0.41～1.0
分類	カップリング本体	-	-	カップリング本体	カップリング本体	カップリング本体
