鍋屋バイテック

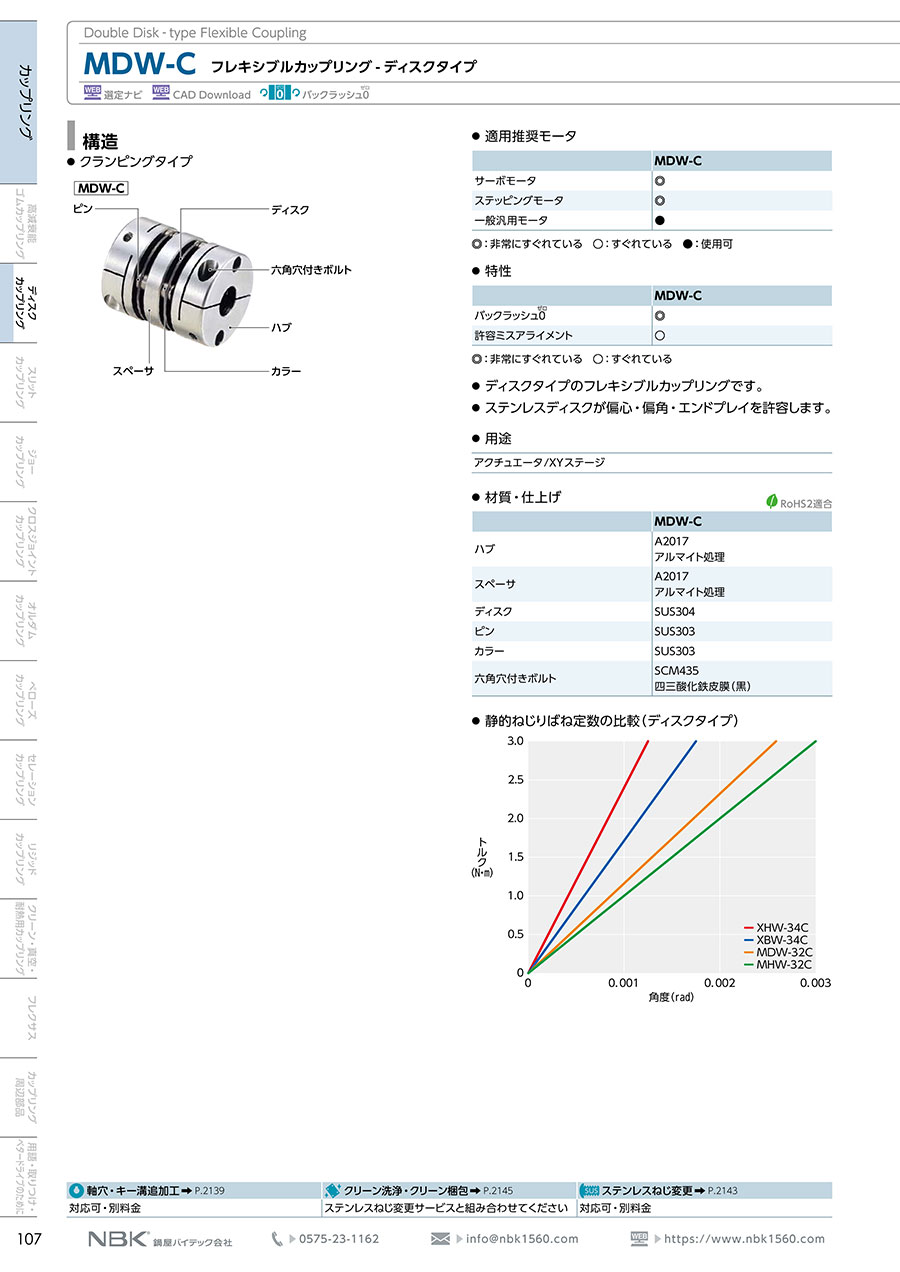

MDW-C フレキシブルカップリングディスクタイプ

Name: MDW-C フレキシブルカップリング ディスクタイプ
Brand: 鍋屋バイテック
SKU: 221000193064
Rating: 4 (2 reviews)

カタログ

通常単価(税別): 4,798円～14,749円

税込単価: 5,278円～16,224円

通常出荷日：在庫品1日目～99日目一部当日出荷可能

【特長】・バックラッシュ0・ディスクタイプのフレキシブルカップリングです・ステンレスディスクが偏心・偏...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

鍋屋バイテック

XHW-C/XHW-C-L フレキシブルカップリングディスクタイプ

通常価格(税別)： 4,404円 (税込価格：4,844円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

MDS-C フレキシブルカップリングシングルディスクタイプ

通常価格(税別)： 4,731円 (税込価格：5,204円)

通常出荷日：在庫品1日目

未確定：候補が1,011型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

商品記号	MDW-C
ハブ	A2017 アルマイト処理
スペーサ	A2017 アルマイト処理
ディスク	SUS304
ピン	SUS303
カラー	SUS303
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）

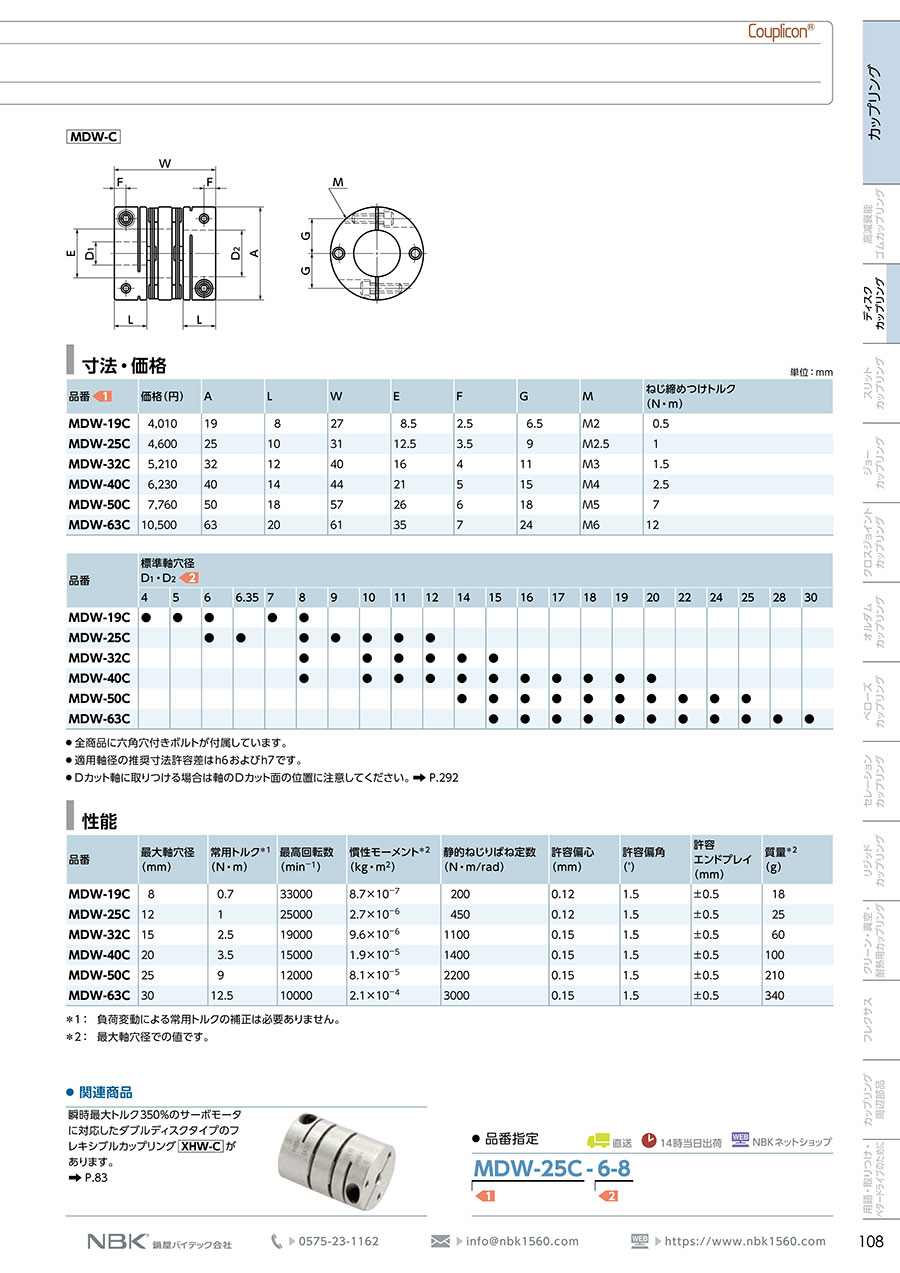

規格表

寸法

単位：mm

型番	A	L	W	E	F	G	M	ねじ締めつけトルク（N・m）
MDW-19C	19	8	27	8.5	2.5	6.5	M2	0.5
MDW-25C	25	10	31	12.5	3.5	9	M2.5	1
MDW-32C	32	12	40	16	4	11	M3	1.5
MDW-40C	40	14	44	21	5	15	M4	2.5
MDW-50C	50	18	57	26	6	18	M5	7
MDW-63C	63	20	61	35	7	24	M6	12

型番	標準軸穴径 D₁-D₂
型番	4	5	6	6.35	7	8	9	10	11	12	14	15	16	17	18	19	20	22	24	25	28	30
MDW-19C	●	●	●	-	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
MDW-25C	-	-	●	●	-	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-
MDW-32C	-	-	-	-	-	●	-	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-
MDW-40C	-	-	-	-	-	●	-	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-
MDW-50C	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●	-	-
MDW-63C	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●

全商品に六角穴付きボルトが付属。
適用軸径の推奨寸法許容差はh6およびh7。
Dカット軸に取りつける場合は軸のDカット面の位置に注意。
軸穴およびキー溝の追加工を行う。追加工サービスを利用。

キー溝寸法

・JIS B 1301より引用
※キー溝加工は、サイズと軸穴径の組合わせで、加工出来ない場合があります。加工の可否は絞り込み条件でご確認ください。

性能

型番	最大軸穴径 (mm)	常用トルク (N・m)^*1	最高回転数 (min^-1)	慣性モーメント (kg・m²)^*2	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (゜)	許容エンドプレイ (mm)	質量 (g)^*2
MDW-19C	8	0.7	33,000	8.7×10^-7	200	0.12	1.5	±0.5	18
MDW-25C	12	1	25,000	2.7×10^-6	450	0.12	1.5	±0.5	25
MDW-32C	15	2.5	19,000	9.6×10^-6	1,100	0.15	1.5	±0.5	60
MDW-40C	20	3.5	15,000	1.9×10^-5	1,400	0.15	1.5	±0.5	100
MDW-50C	25	9	12,000	8.1×10^-5	2,200	0.15	1.5	±0.5	210
MDW-63C	30	12.5	10,000	2.1×10^-4	3,000	0.15	1.5	±0.5	340

*1：負荷変動による常用トルクの補正は必要ない。
*2：最大軸穴径での値。

選定サポート情報

注文例

（1）型番（2）標準軸穴径（D1・D2）

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

仕様

追加工

キー溝

RoHS2（10物質）?

最小発注数量

4	4	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
4	5	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
4	6	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
4	7	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
4	8	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
5	5	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
5	6	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
5	7	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
5	8	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
6	6	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
6	7	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
6	8	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
7	7	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
7	8	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
8	8	～1.00	19	0.7	27	8.7×10の-7乗	0.12	30,001～	33000	バックラッシ0	標準軸穴	なし	対応	1個
6	6	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6	6.35	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6	7	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	追加工軸穴	なし	対応	1個
6	8	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6	9	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6	12	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6.35	6.35	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6.35	7	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	追加工軸穴	なし	対応	1個
6.35	8	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6.35	9	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6.35	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6.35	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
6.35	12	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
7	7	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	追加工軸穴	なし	対応	1個
7	8	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	追加工軸穴	なし	対応	1個
7	9	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	追加工軸穴	なし	対応	1個
7	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	追加工軸穴	なし	対応	1個
7	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	追加工軸穴	なし	対応	1個
7	12	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	追加工軸穴	なし	対応	1個
8	8	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
8	9	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
8	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
8	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
8	12	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
9	9	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
9	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
9	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	D2穴（3×3）	非対応	1個
9	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	D2穴（4×4）	非対応	1個
9	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
9	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	D2穴	対応	1個
9	12	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
9	12	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	D2穴	対応	1個
9	9	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	D1穴	対応	1個
9	9	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	両側	対応	1個
9	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	D1穴	対応	1個
9	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	両側（D1/D2：3×3）	非対応	1個
9	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	両側（D1/D2：4×4）	非対応	1個
9	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	D1穴	対応	1個
9	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	両側	対応	1個
9	12	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	D1穴	対応	1個
9	12	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	両側	対応	1個
10	10	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個
10	11	～1.00	25	1	31	2.7×10の-6乗	0.12	10,001～30,000	25000	バックラッシ0	標準軸穴	なし	対応	1個

通常単価(税別) (税込単価)	通常出荷日

5,571円 ( 6,128円 )	4日目
5,281円 ( 5,809円 )	4日目
5,281円 ( 5,809円 )	4日目
5,281円 ( 5,809円 )	4日目
4,798円 ( 5,278円 )	4日目
5,281円 ( 5,809円 )	4日目
4,867円 ( 5,354円 )	4日目
5,281円 ( 5,809円 )	4日目
5,296円 ( 5,826円 )	在庫品1日目当日出荷可能
5,296円 ( 5,826円 )	4日目
5,281円 ( 5,809円 )	4日目
5,831円 ( 6,414円 )	3日目
5,338円 ( 5,872円 )	4日目
5,281円 ( 5,809円 )	4日目
5,586円 ( 6,145円 )	3日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
7,262円 ( 7,988円 )	4日目
6,418円 ( 7,060円 )	お見積り
6,164円 ( 6,780円 )	4日目
6,699円 ( 7,369円 )	4日目
6,147円 ( 6,762円 )	4日目
5,844円 ( 6,428円 )	3日目
6,164円 ( 6,780円 )	4日目
7,262円 ( 7,988円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
6,147円 ( 6,762円 )	4日目
8,973円 ( 9,870円 )	4日目
7,337円 ( 8,071円 )	4日目
7,337円 ( 8,071円 )	4日目
7,262円 ( 7,988円 )	4日目
7,262円 ( 7,988円 )	4日目
7,262円 ( 7,988円 )	4日目
6,164円 ( 6,780円 )	在庫品1日目当日出荷可能
6,401円 ( 7,041円 )	4日目
6,401円 ( 7,041円 )	4日目
6,147円 ( 6,762円 )	4日目
6,418円 ( 7,060円 )	4日目
6,147円 ( 6,762円 )	4日目
6,164円 ( 6,780円 )	4日目
6,410円 ( 7,051円 )	4日目
6,410円 ( 7,051円 )	4日目
6,164円 ( 6,780円 )	4日目
6,410円 ( 7,051円 )	4日目
6,147円 ( 6,762円 )	4日目
6,410円 ( 7,051円 )	4日目
6,410円 ( 7,051円 )	4日目
7,262円 ( 7,988円 )	4日目
6,410円 ( 7,051円 )	4日目
7,262円 ( 7,988円 )	4日目
7,262円 ( 7,988円 )	4日目
6,410円 ( 7,051円 )	4日目
7,262円 ( 7,988円 )	4日目
6,410円 ( 7,051円 )	4日目
7,262円 ( 7,988円 )	4日目
6,164円 ( 6,780円 )	3日目
6,147円 ( 6,762円 )	4日目

...

基本情報

基本情報

【特長】
・バックラッシュ0・ディスクタイプのフレキシブルカップリングです
・ステンレスディスクが偏心・偏角・エンドプレイを許容します
【用途】
・アクチュエータ/XYステージ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
高精度ディスクカップリング　高トルク・クランピングタイプ
ディスクタイプ（クランピングタイプ）の新商品。スペックも従来より向上し、コストパフォーマンスが高い商品です。
ミスミ
高精度ディスクカップリング　高トルク・セットスクリュータイプ
ディスクタイプ（セットスクリュー）の新商品。スペックも従来より向上し、コストパフォーマンスが高い商品です。
ミスミ
カップリング　デイスク形クランピングタイプ／サーボモータ対応
ディスクタイプのフレキシブルカップリング。ステンレスディスクが偏心・偏角・エンドプレイを許容。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MDW-C フレキシブルカップリングディスクタイプのレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

動力伝達

満足度：4.02021/08/04

小型のサーボモータの動力伝達に使います。サーボの応答性に対してはあまり良くありませんが、音や振動は少なく良好です。

0人が参考にしています。

ボールねじの駆動に使用

満足度：4.02019/07/09

もともと純正で付属していたフレキシブルカップリングが長年使用して劣化したため、交換品として同じ商品を購入しました。交換作...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

位置決め精度を求められる場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。
