鍋屋バイテック

MST／MSTS フレキシブルカップリングスリットタイプ

Name: MST／MSTS フレキシブルカップリング スリットタイプ
Brand: 鍋屋バイテック
SKU: 221000192827
Rating: 4.5 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): 2,296円～77,144円

税込単価: 2,526円～84,858円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MWS／MWSS フレキシブルカップリングスリットタイプ

通常価格(税別)： 1,697円 (税込価格：1,867円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MSX フレキシブルカップリングスリットタイプ

通常価格(税別)： 2,897円 (税込価格：3,187円)

通常出荷日：在庫品1日目

バックラッシュ"0"でオールステンレスタイプも標準化しました。【特長】・円筒材...

詳細情報を確認する

種類
スリットタイプ
用途
標準 / ステッピングモータ
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
2
特性
高捻り剛性 / 高トルク / バックラッシ0
許容偏心範囲 (mm)
0.02～0.2
分類
カップリング本体

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が2,101型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

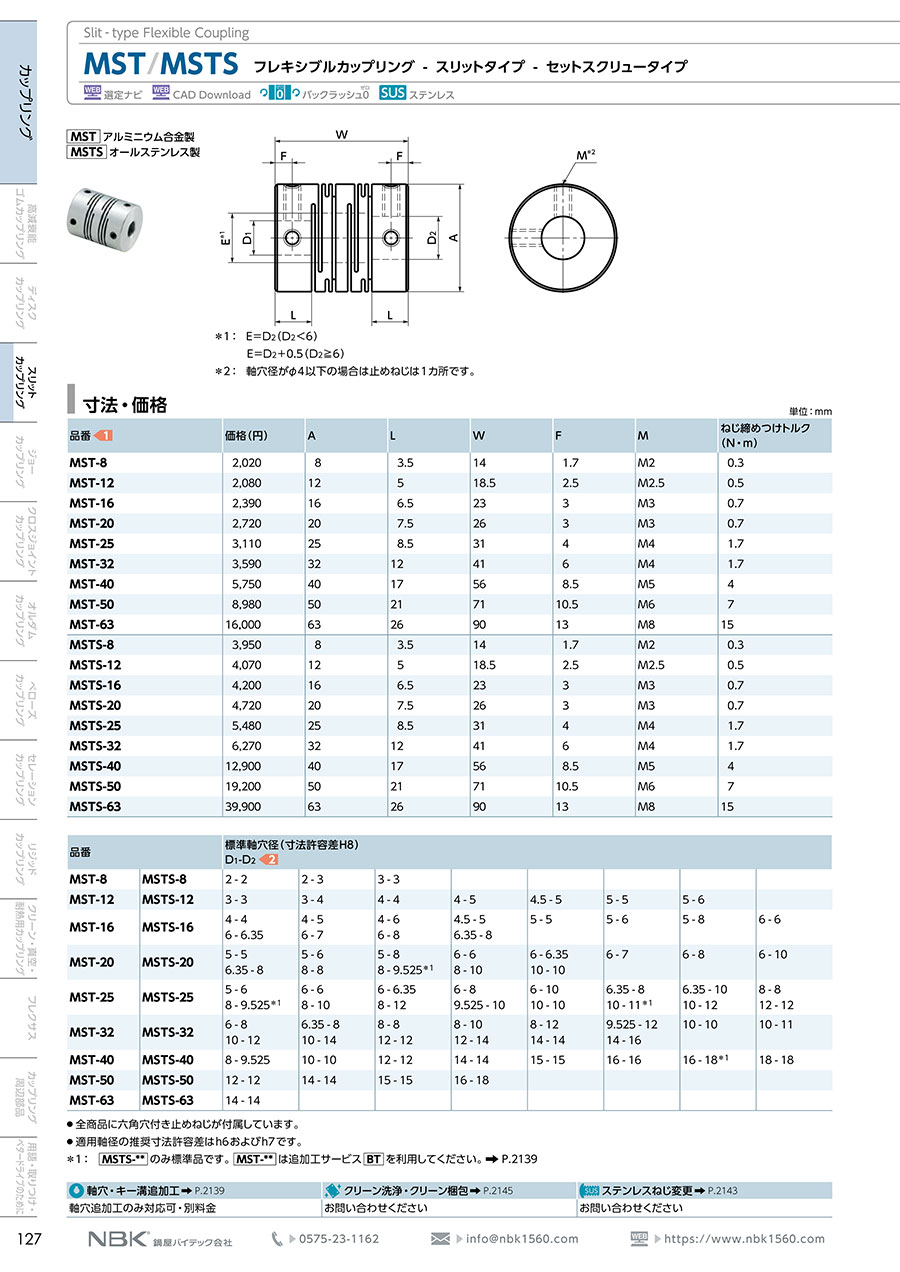

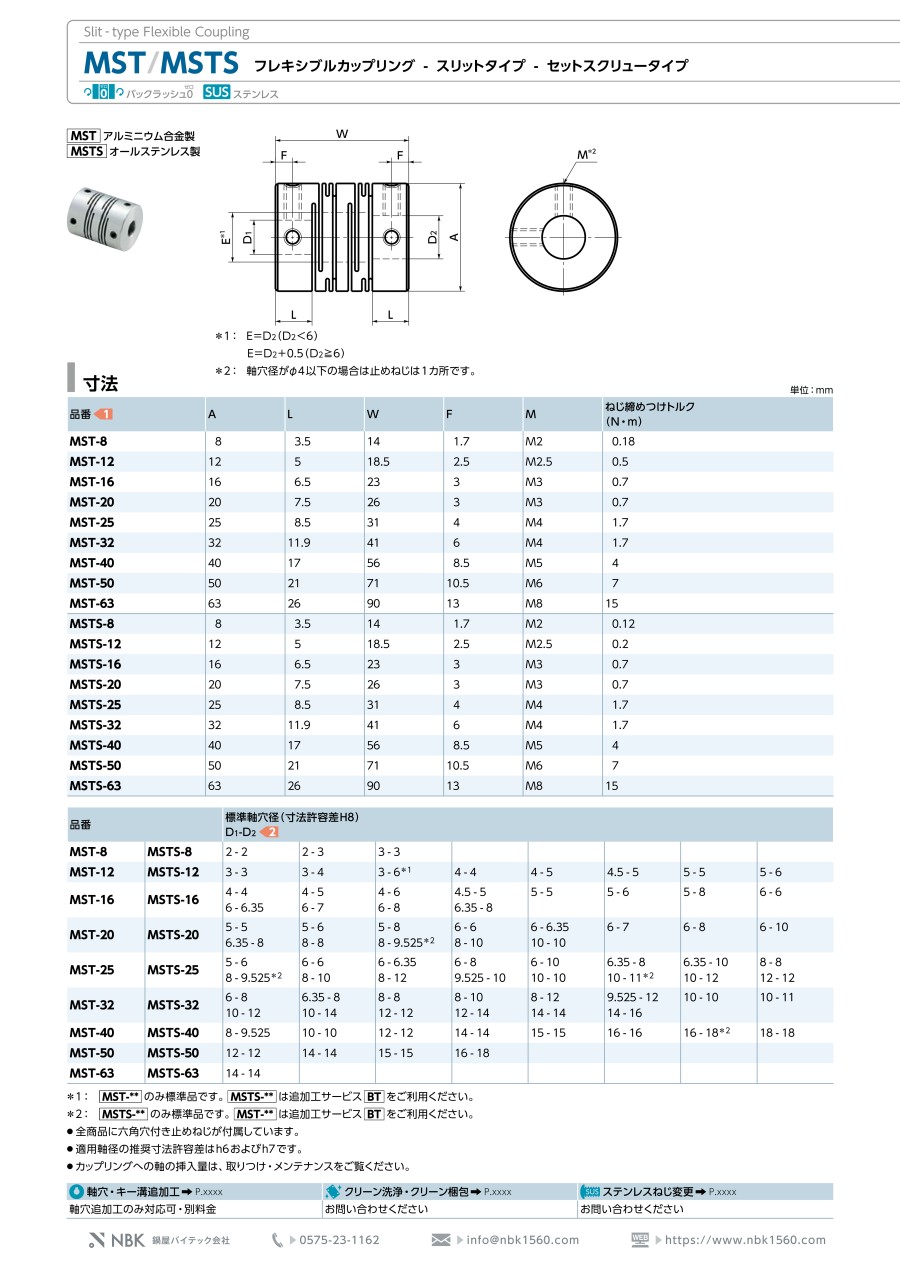

外形図

製品仕様

セットスクリュータイプ
MST アルミニウム合金製
MSTS オールステンレス製

クランピングタイプ
MSTC アルミニウム合金製
MSTS-C オールステンレス製
φ40〜63（外径40〜63mm）

クランピングタイプ
MSTS-C
φ12〜32（外径12〜32mm）

セットスクリュー+キータイプ
MSTKアルミニウム合金製

セットスクリュー+キータイプ
MSTS-K オールステンレス製

材質・仕上げ

商品記号	MST／MST-C／MST-K	MSTS／MSTS-C／MSTS-K
本体	A2017 アルマイト処理	SUS303
六角穴付き止めねじ	SCM435 四三酸化鉄皮膜（黒）	SUSXM7
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）	SUSXM7

適用モータ

商品記号	MST	MSTS
サーボモータ	-	-
ステッピングモータ	◎	◎
一般汎用モータ	△	△

◎ : 非常にすぐれている、○ : すぐれている、△ : 使用可

特性

商品記号	MST	MSTS
バックラッシュ0ゼロ	◎	◎
高トルク	○	○
高ねじり剛性	○	○
許容ミスアライメント	○	○
耐蝕性(オールステンレス)	-	◎

◎ : 非常にすぐれている、○ : すぐれている

スリット詳細

MST-C φ12〜φ32（外径12〜32mm）

φ40〜63（外径40〜63mm）

規格表

寸法

単位：mm

型番	A	L	W	F	M	ねじ締めつけトルク（N・m）
MST-8	8	3.5	14	1.7	M2	0.3
MST-12	12	5	18.5	2.5	M2.5	0.5
MST-16	16	6.5	23	3	M3	0.7
MST-20	20	7.5	26	3	M3	0.7
MST-25	25	8.5	31	4	M4	1.7
MST-32	32	12	41	6	M4	1.7
MST-40	40	17	56	8.5	M5	4
MST-50	50	21	71	10.5	M6	7
MST-63	63	26	90	13	M8	15
MSTS-8	8	3.5	14	1.7	M2	0.3
MSTS-12	12	5	18.5	2.5	M2.5	0.5
MSTS-16	16	6.5	23	3	M3	0.7
MSTS-20	20	7.5	26	3	M3	0.7
MSTS-25	25	8.5	31	4	M4	1.7
MSTS-32	32	12	41	6	M4	1.7
MSTS-40	40	17	56	8.5	M5	4
MSTS-50	50	21	71	10.5	M6	7
MSTS-63	63	26	90	13	M8	15

型番		標準軸穴径（寸法許容差H8）D1-D2
MST-8	MSTS-8	2-2	2-3	3-3	-	-	-	-	-
MST-12	MSTS-12	3-3	3-4	4-4	4-5	4.5-5	5-5	5-6	-
MST-16	MSTS-16	4-4 6-6.35	4-5 6-7	4-6 6-8	4.5-5 6.35-8	5-5	5-6	5-8	6-6
MST-20	MSTS-20	5-5 6.35-8	5-6 8-8	5-8 8-9.525^*1	6-6 8-10	6-6.35 10-10	6-7	6-8	6-10
MST-25	MSTS-25	5-6 8-9.525^＊1	6-6 8-10	6-6.35 8-12	6-8 9.525-10	6-10 10-10	6.35-8 10-11^*1	6.35-10 10-12	8-8 12-12
MST-32	MSTS-32	6-8 10-12	6.35-8 10-14	8-8 12-12	8-10 12-14	8-12 14-14	9.525-12 14-16	10-10	10-11
MST-40	MSTS-40	8-9.525	10-10	12-12	14-14	15-15	16-16	16-18^*1	18-18
MST-50	MSTS-50	12-12	14-14	15-15	16-18	-	-	-	-
MST-63	MSTS-63	14-14	-	-	-	-	-	-	-

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
*1：MSTS-**のみ標準品です。MST-**は追加工サービスBTを利用してください。

スリップトルク

（単位：N・m）

型番	軸穴径（mm）
型番	5	6	6.35	8	9.525	10	11	14
MST-40C	-	-	-	7.1	-	-	-	-
MSTS-25C	0.7	0.7	0.9	1.7	-	-	-	-
MSTS-32C	-	-	-	1.2	2.1	2.7	2.9	-
MSTS-63C	-	-	-	-	-	-	-	28.8

表に示すサイズは軸のスリップトルクがMST-CMSTS-Cの常用トルクより小さくなるので注意
軸の寸法許容差h7、硬度34-40HRC、ねじ締めつけトルクMST-CMSTS-C寸法・価格表記載の値での試験値

性能

型番	最大軸穴径（mm）	常用トルク ^*1 （N・m）	最高回転数（min^-1）	慣性モーメント ^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
MST-8	4	0.1	78,000	1.2×10^-8	25	0.1	2	±0.2	1
MST-12	6	0.4	52,000	8.3×10^-8	45	0.1	2	±0.3	4
MST-16	8	0.5	39,000	3.3×10^-7	80	0.1	2	±0.4	8
MST-20	10	1	31,000	9.0×10^-7	170	0.1	2	±0.4	14
MST-25	12	2	25,000	2.6×10^-6	380	0.15	2	±0.5	27
MST-32	16	4	19,000	9.6×10^-6	500	0.15	2	±0.5	60
MST-40	20	8	15,000	3.2×10^-5	700	0.2	2	±0.5	130
MST-50	25	16	12,000	1.0×10^-4	1,800	0.2	2	±0.5	260
MST-63	35	32	10,000	3.2×10^-4	3,100	0.2	2	±0.5	490
MSTS-8	4	0.2	78,000	3.1×10^-8	50	0.1	2	±0.2	3
MSTS-12	6	0.3	52,000	2.1×10^-7	64	0.1	2	±0.3	9
MSTS-16	8	0.5	39,000	8.4×10^-7	85	0.1	2	±0.3	21
MSTS-20	10	1	31,000	2.4×10^-6	250	0.1	2	±0.3	38
MSTS-25	12	2	25,000	6.8×10^-6	330	0.15	2	±0.4	71
MSTS-32	16	3.5	19,000	2.6×10^-5	850	0.15	2	±0.5	160
MSTS-40	20	8	15,000	8.7×10^-5	1,000	0.2	2	±0.5	350
MSTS-50	25	15	12,000	2.7×10^-4	1,400	0.2	2	±0.5	700
MSTS-63	35	35	10,000	8.4×10^-4	1,800	0.2	2	±0.5	1,300

*1：負荷変動による常用トルクの補正は必要ありません。
*2：最大軸穴径での値です。

選定サポート情報

注文例

（1）型番（2）D1-D2

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

本体材質

許容偏心

(mm)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

構造

追加工

キー溝

RoHS?

最小発注数量
