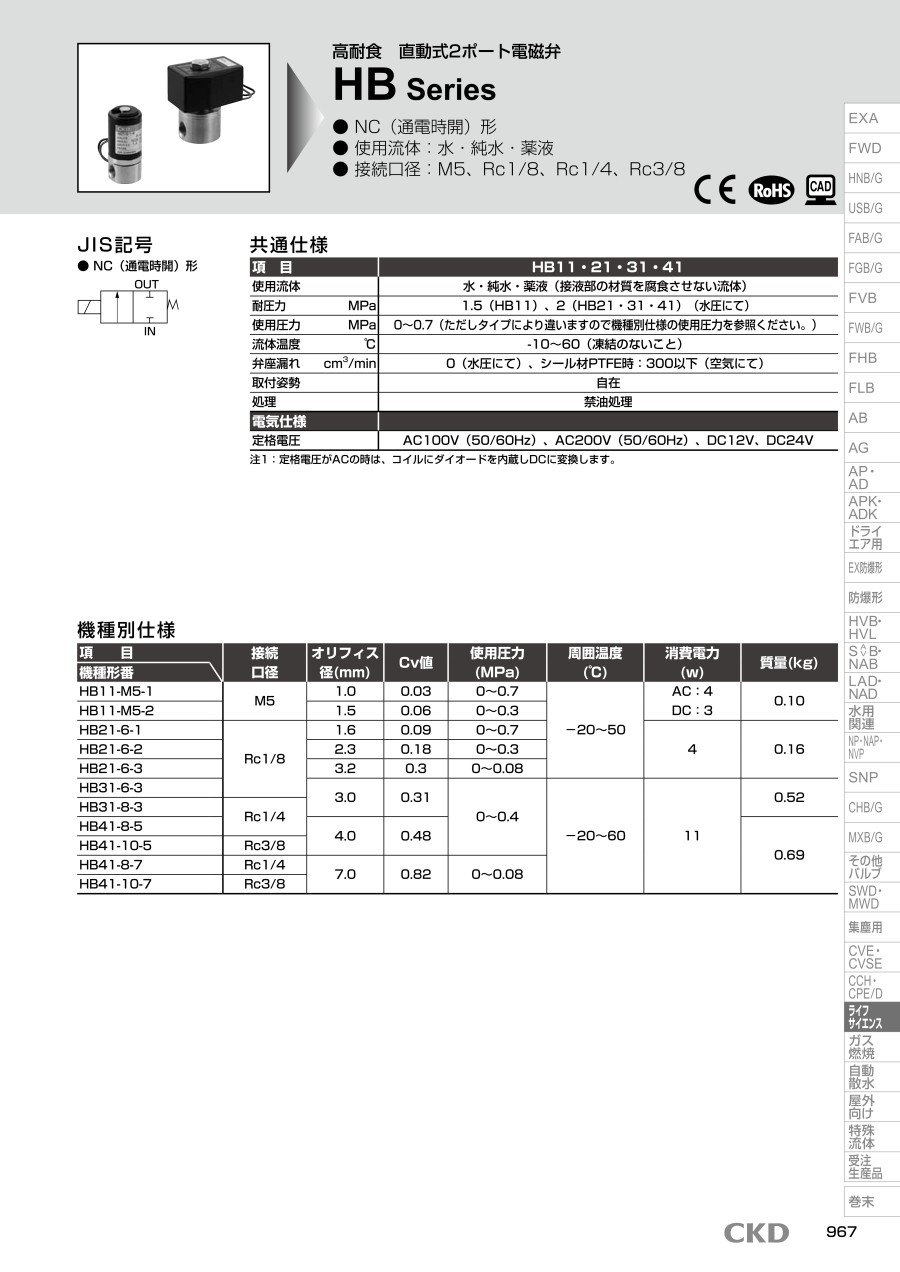

項目	HB11・21・31・41
使用流体	水・純水・薬液（接液部の材質を腐食させない流体）
使用圧力 MPa	0～0.7（ただしタイプにより違いますので機種別仕様の使用圧力を参照ください。）
耐圧力（水圧にて）MPa	1.5（HB11）、2（HB21・31・41）
流体温度 ℃	-10～60（凍結のないこと）
弁座漏れ cm³/min	0（ただし水圧にて）（※4）｛PTFEシールの場合空気にて300cm³/min以下｝
取付姿勢	自在
処理	禁油処理
電気仕様
定格電圧	AC100V（50／60Hz）、AC200V（50／60Hz）、DC12V、DC24V

※ 1：定格電圧がACの時は、コイルにダイオードを内蔵しDCに変換します。
※ 2：製品構成材料と使用流体との適合性をご確認の上、ご使用ください。また、製品本体には、流体が付着しないようにしてください。
※ 3：シール材がNBR・FKMの場合は、弁座漏れが水圧にて0cm³/minとなります。
※ 4：配管内のゴミは作動不良や弁座漏れの原因となるため、バルブ取付け前には必ずフラッシングを確実に実施してください。
※ 5：分解はしないでください。
※ 6：塩酸、フッ酸、硝酸、次亜塩素酸ナトリウム（ソーダ）には、使用しないでください。

製品仕様

機種形番	項目
機種形番	接続口径	オリフィス径（mm）	Cv値	使用圧力（MPa）	周囲温度（℃）	消費電力（w）	質量（kg）
HB11-M5-1	M5	1.0	0.03	0～0.7	-20～50	AC：4 DC：3	0.10
HB11-M5-2	M5	1.5	0.06	0～0.3		AC：4 DC：3	0.10
HB21-6-1	Rc1/8	1.6	0.09	0～0.7		4	0.16
HB21-6-2		2.3	0.18	0～0.3
HB21-6-3		3.2	0.3	0～0.08
HB31-6-3		3.0	0.31	0～0.4	-20～60	11	0.52
HB31-8-3	Rc1/4	3.0	0.31				0.52
HB41-8-5	Rc1/4	4.0	0.48				0.69
HB41-10-5	Rc3/8	4.0	0.48
HB41-8-7	Rc1/4	7.0	0.82	0～0.08
HB41-10-7	Rc3/8	7.0	0.82	0～0.08

HBシリーズの内部構造・部品リスト

HB11・HB21

内部構造

品番	部品名称	材質
1	コイル組立	-	-
2	コア組立	SUS316相当	ステンレス
3	プランジャ組立	SUS316相当・NBR（FKM・PTFE）	ステンレス、ニトリルゴム（フッ素ゴム・四フッ化エチレン樹脂）
4	コアB	SUM22	鋼
5	Oリング	NBR（FKM・PTFE）	ニトリルゴム（フッ素ゴム・四フッ化エチレン樹脂）
6	スプリング	SUS316	ステンレス
7	ボディ	SUS316	ステンレス

HB31・HB41

内部構造

品番	部品名称	材質
1	コイル組立	-	-
2	コア組立	SUS316相当	ステンレス
3	プランジャ組立	SUS316相当・NBR（FKM・PTFE）	ステンレス、ニトリルゴム（フッ素ゴム・四フッ化エチレン樹脂）
4	Oリング	NBR（FKM・PTFE）	ニトリルゴム（フッ素ゴム・四フッ化エチレン樹脂）
5	スプリング	SUS316	ステンレス
6	ボディ	SUS316	ステンレス

HBシリーズの外形寸法図

HB11・HB21

外形寸法図

形番	A	B	C	D	E	F	G	H	J	K
HB11	18	M5×0.8	5	20.4	47	15	20	M3×0.5	200	250
HB21	23	Rc1/8	8	25	55	18	25	M4×0.7	300	300

HB31・HB41

外形寸法図

形番	A	B	C	D	E	G	H	J	K
HB31-6 HB31-8	37.5	RC1/8 RC1/4	11	50.5	75	31	24	38	38
HB41-8-5	37.5	Rc1/4	11	52	80.5	31	28	42	46
HB41-8-7 HB41-8-10-5・7	45	RC1/4 RC3/8	12	55	83.5	34	28	42	46

型番リスト

表示件数

型番

接続種類

配管ねじの呼び

オリフィス径

(φ)

能力

シール材質

コイル記号

電圧

最小発注数量

M	M5	1	制御量小	L：NBR	小形（標準）	AC100V	1個
M	M5	1	制御量小	L：NBR	小形（標準）	AC200V	1個
M	M5	1	制御量小	L：NBR	小形（標準）	DC12V	1個
M	M5	1	制御量小	L：NBR	小形（標準）	DC24V	1個
M	M5	1	制御量小	M：FKM	小形（標準）	AC100V	1個
M	M5	1	制御量小	M：FKM	小形（標準）	AC200V	1個
M	M5	1	制御量小	M：FKM	小形（標準）	DC12V	1個
M	M5	1	制御量小	M：FKM	小形（標準）	DC24V	1個
M	M5	1.5	制御量小	L：NBR	小形（標準）	AC100V	1個
M	M5	1.5	制御量小	L：NBR	小形（標準）	AC200V	1個
M	M5	1.5	制御量小	L：NBR	小形（標準）	DC12V	1個
M	M5	1.5	制御量小	L：NBR	小形（標準）	DC24V	1個
M	M5	1.5	制御量小	M：FKM	小形（標準）	AC100V	1個
M	M5	1.5	制御量小	M：FKM	小形（標準）	AC200V	1個
M	M5	1.5	制御量小	M：FKM	小形（標準）	DC12V	1個
M	M5	1.5	制御量小	M：FKM	小形（標準）	DC24V	1個
Rc	1/8	1.6	制御量やや小	L：NBR	小形（標準）	AC100V	1個
Rc	1/8	1.6	制御量やや小	L：NBR	小形（標準）	AC200V	1個
Rc	1/8	1.6	制御量やや小	L：NBR	小形（標準）	DC12V	1個
Rc	1/8	1.6	制御量やや小	L：NBR	小形（標準）	DC24V	1個
Rc	1/8	1.6	制御量やや小	M：FKM	小形（標準）	AC100V	1個
Rc	1/8	1.6	制御量やや小	M：FKM	小形（標準）	AC200V	1個
Rc	1/8	1.6	制御量やや小	M：FKM	小形（標準）	DC12V	1個
Rc	1/8	1.6	制御量やや小	M：FKM	小形（標準）	DC24V	1個
Rc	1/8	1.6	制御量やや小	N：PTFE	小形（標準）	AC100V	1個
Rc	1/8	1.6	制御量やや小	N：PTFE	小形（標準）	AC200V	1個
Rc	1/8	1.6	制御量やや小	N：PTFE	小形（標準）	DC12V	1個
Rc	1/8	1.6	制御量やや小	N：PTFE	小形（標準）	DC24V	1個
Rc	1/8	2.3	制御量やや小	L：NBR	小形（標準）	AC100V	1個
Rc	1/8	2.3	制御量やや小	L：NBR	小形（標準）	AC200V	1個
Rc	1/8	2.3	制御量やや小	L：NBR	小形（標準）	DC12V	1個
Rc	1/8	2.3	制御量やや小	L：NBR	小形（標準）	DC24V	1個
Rc	1/8	2.3	制御量やや小	M：FKM	小形（標準）	AC100V	1個
Rc	1/8	2.3	制御量やや小	M：FKM	小形（標準）	AC200V	1個
Rc	1/8	2.3	制御量やや小	M：FKM	小形（標準）	DC12V	1個
Rc	1/8	2.3	制御量やや小	M：FKM	小形（標準）	DC24V	1個
Rc	1/8	2.3	制御量やや小	N：PTFE	小形（標準）	AC100V	1個
Rc	1/8	2.3	制御量やや小	N：PTFE	小形（標準）	AC200V	1個
Rc	1/8	2.3	制御量やや小	N：PTFE	小形（標準）	DC24V	1個
Rc	1/8	3.2	制御量やや小	L：NBR	小形（標準）	AC100V	1個
Rc	1/8	3.2	制御量やや小	L：NBR	小形（標準）	AC200V	1個
Rc	1/8	3.2	制御量やや小	L：NBR	小形（標準）	DC12V	1個
Rc	1/8	3.2	制御量やや小	L：NBR	小形（標準）	DC24V	1個
Rc	1/8	3.2	制御量やや小	M：FKM	小形（標準）	AC100V	1個
Rc	1/8	3.2	制御量やや小	M：FKM	小形（標準）	AC200V	1個
Rc	1/8	3.2	制御量やや小	M：FKM	小形（標準）	DC12V	1個
Rc	1/8	3.2	制御量やや小	M：FKM	小形（標準）	DC24V	1個
Rc	1/8	3.2	制御量やや小	N：PTFE	小形（標準）	AC100V	1個
Rc	1/8	3.2	制御量やや小	N：PTFE	小形（標準）	AC200V	1個
Rc	1/8	3.2	制御量やや小	N：PTFE	小形（標準）	DC12V	1個
Rc	1/8	3.2	制御量やや小	N：PTFE	小形（標準）	DC24V	1個
Rc	1/8	3	制御量中	L：NBR	3A：オープンフレーム形リード線 DC電圧	DC12V	1個
Rc	1/8	3	制御量中	L：NBR	3A：オープンフレーム形リード線 DC電圧	DC24V	1個
Rc	1/8	3	制御量中	L：NBR	5A：オープンフレーム形リード線 AC電圧	AC100V	1個
Rc	1/8	3	制御量中	L：NBR	5A：オープンフレーム形リード線 AC電圧	AC200V	1個
Rc	1/8	3	制御量中	M：FKM	3A：オープンフレーム形リード線 DC電圧	DC12V	1個
Rc	1/8	3	制御量中	M：FKM	3A：オープンフレーム形リード線 DC電圧	DC24V	1個
Rc	1/8	3	制御量中	M：FKM	5A：オープンフレーム形リード線 AC電圧	AC100V	1個
Rc	1/8	3	制御量中	M：FKM	5A：オープンフレーム形リード線 AC電圧	AC200V	1個
Rc	1/8	3	制御量中	N：PTFE	3A：オープンフレーム形リード線 DC電圧	DC12V	1個

通常単価(税別) (税込単価)	通常出荷日

10,858円 ( 11,944円 )	13日目
10,543円 ( 11,597円 )	13日目
10,229円 ( 11,252円 )	13日目
10,447円 ( 11,492円 )	13日目
11,172円 ( 12,289円 )	13日目
11,172円 ( 12,289円 )	13日目
10,722円 ( 11,794円 )	11日目
10,722円 ( 11,794円 )	13日目
10,543円 ( 11,597円 )	13日目
10,858円 ( 11,944円 )	13日目
10,447円 ( 11,492円 )	13日目
10,447円 ( 11,492円 )	13日目
10,849円 ( 11,934円 )	13日目
11,172円 ( 12,289円 )	13日目
10,722円 ( 11,794円 )	13日目
10,722円 ( 11,794円 )	9日目
12,503円 ( 13,753円 )	13日目
12,503円 ( 13,753円 )	13日目
11,909円 ( 13,100円 )	13日目
11,909円 ( 13,100円 )	13日目
12,802円 ( 14,082円 )	13日目
13,529円 ( 14,882円 )	13日目
12,206円 ( 13,427円 )	13日目
12,206円 ( 13,427円 )	9日目
12,950円 ( 14,245円 )	8日目
12,950円 ( 14,245円 )	13日目
12,355円 ( 13,591円 )	28日目
14,208円 ( 15,629円 )	9日目
12,503円 ( 13,753円 )	13日目
12,503円 ( 13,753円 )	13日目
12,586円 ( 13,845円 )	13日目
11,909円 ( 13,100円 )	13日目
12,802円 ( 14,082円 )	13日目
12,802円 ( 14,082円 )	13日目
12,900円 ( 14,190円 )	13日目
12,206円 ( 13,427円 )	在庫品1日目当日出荷可能
12,950円 ( 14,245円 )	8日目
13,686円 ( 15,055円 )	13日目
14,208円 ( 15,629円 )	9日目
12,503円 ( 13,753円 )	13日目
12,503円 ( 13,753円 )	13日目
12,586円 ( 13,845円 )	13日目
11,909円 ( 13,100円 )	13日目
12,802円 ( 14,082円 )	11日目
13,529円 ( 14,882円 )	13日目
12,900円 ( 14,190円 )	13日目
12,206円 ( 13,427円 )	13日目
12,950円 ( 14,245円 )	8日目
12,950円 ( 14,245円 )	13日目
12,355円 ( 13,591円 )	8日目
13,199円 ( 14,519円 )	8日目
15,729円 ( 17,302円 )	19日目
14,546円 ( 16,001円 )	19日目
16,629円 ( 18,292円 )	19日目
15,378円 ( 16,916円 )	19日目
16,200円 ( 17,820円 )	19日目
14,982円 ( 16,480円 )	19日目
17,871円 ( 19,658円 )	19日目
17,100円 ( 18,810円 )	19日目
16,515円 ( 18,167円 )	19日目

基本情報

基本情報

高耐食直動式2ポート電磁弁。
【特長】
・NC（通電時開）形。
・使用流体：水、純水、薬液。
・接続口径：M5、Rc1/8、Rc1/4、Rc3/8。
【用途】
・水、純水、薬液（接液部の材質を腐食させない流体）の制御に最適。

■CKD商品選定ページはこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
直動式2ポート電磁弁単体マルチレックスバルブAB31・AB41/42シリーズ
水・空気・油・真空など多種類の流体を制御するマルチレックスバルブシリーズです。直動式2ポート電磁弁の単体です。
ＣＫＤ
スピードコントローラエルボタイプ・ワンタッチ継手付 SC3Wシリーズ
同メーカーのワンタッチ継手となります。エア配管組み付けやメンテナンス時にご使用下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
