真空ポンプシステム対応タイプ3方弁仕様は、真空供給用主弁を3方弁化する事により、真空から大気圧に至るまでの所要時間（真空破壊時間）を大幅に短縮。
（2方弁タイプ（VSXP－Dタイプ）は、主弁OFF直後に真空保持をしてしまう為、真空破壊は真空破壊エアのみにより行われた。3方弁仕様（VSXP－Tタイプ）では、主弁OFF時に真空回路に大気を流入させ、大気圧＋真空破壊エアによる真空破壊を行える。）

VSXPシリーズの特長

項目	VSXP
使用流体	空気
使用圧力　MPa	0.3～0.7
周囲温度・流体温度 ℃	5～50
真空圧力　kPa	0～-101

仕様

項目	真空供給用バルブ		真空破壊用バルブ
弁の種類と操作方法	直動式ポペット弁
定格電圧 V	DC24	AC100	DC24	AC100
電圧変動範囲 V	DC±10%	AC100±10%	DC24±10%	AC100±10%
サージキラー	サージアブソーバ	ブリッジタイオード	サージアブソーバ	ブリッジタイオード
消費電力	1.2W (LED付)	1.5VA (LED付)	1.2W (LED付)	1.5VA (LED付)
手動操作	ノンロックプッシュ式
動作表示	コイル励磁動作時 : 赤色LED点灯
結線方式	コネクタ式 : 500mm
結線方式	赤色 : DC24 黒色 : COM	青色	赤色 : DC24V 黒色 : COM	青色

電磁弁仕様（パイロットバルブ）

項目	真空供給用バルブ
弁の種類と操作方式	直動式ポペット弁
耐圧力　MPa	1.05
バルブタイプ	ノーマルクローズ
給油	不要
有効断面積 mm²	エア供給ポートサイズφ4：3.5
有効断面積 mm²	エア供給ポートサイズφ6：4.5

電磁弁仕様（切換バルブ2方弁仕様VSXP-D）

項目	真空発生用バルブ
弁の種類と操作方式	直動式ポペット弁
耐圧力　MPa	1.05
バルブタイプ	ノーマルクローズ
給油	不要
有効断面積 mm²	真空供給ポートサイズφ4：3.0
有効断面積 mm²	真空供給ポートサイズφ6：3.6

電磁弁仕様（切換バルブ3方弁仕様VSXP-T）

回路図（ノーマルクローズタイプ2方弁仕様）

回路図（ノーマルクローズタイプ3方弁仕様）

型番リスト

表示件数

型番

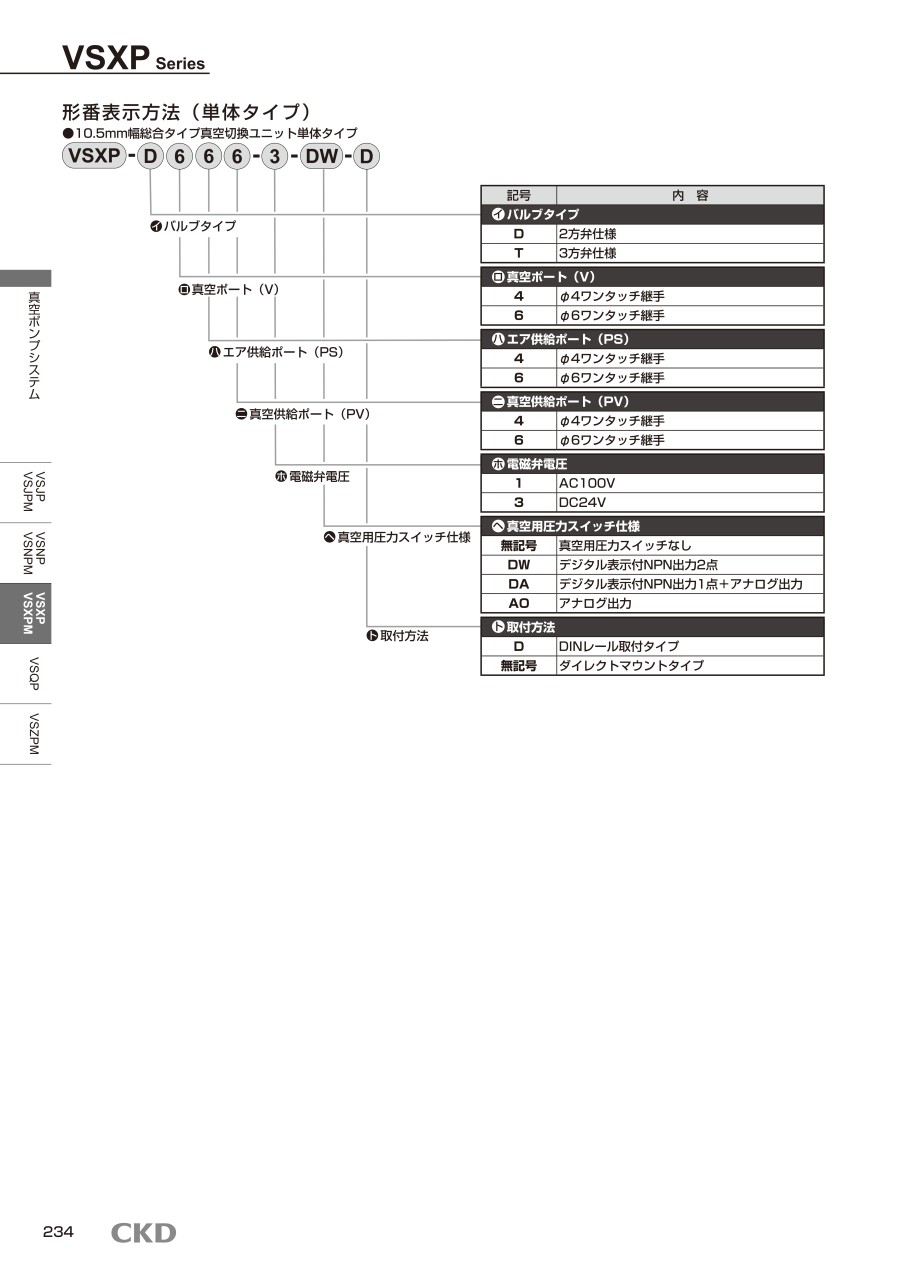

VSXP-D466-3-D

VSXP-D[4,6][4,6][4,6]-[1,3]

VSXP-D[4,6][4,6][4,6]-[1,3]-D

VSXP-D[4,6][4,6][4,6]-[1,3]-[A0,DA,DW]

VSXP-D[4,6][4,6][4,6]-[1,3]-[A0,DA,DW]-D

ポート数

有効断面積

(mm2)

配管口の種類

接続チューブ径

電圧

消費電力

(W)

取付方法

真空用圧力スイッチ仕様

真空ポート（V）

取付方法

真空ポート（V)

真空供給ポート（PV)

真空用圧力スイッチ仕様

電磁弁電圧

最小発注数量

2ポート弁	4.5	ワンタッチ継手	φ6	DC24V	1.2	DINレール取付タイプ	真空用圧力スイッチなし	Φ4ワンタッチ継手	-	-	-	-	-	1個
2ポート弁	-	ワンタッチ継手	φ4 / φ6	-	-	-	-	-	ダイレクトマウントタイプ	φ4ワンタッチ継手 / φ6ワンタッチ継手	φ4ワンタッチ継手 / φ6ワンタッチ継手	真空用圧力スイッチなし	DC24V / AC100V	1個
2ポート弁	-	ワンタッチ継手	φ4 / φ6	-	-	-	-	-	DINレール取付タイプ	φ4ワンタッチ継手 / φ6ワンタッチ継手	φ4ワンタッチ継手 / φ6ワンタッチ継手	真空用圧力スイッチなし	DC24V / AC100V	1個
2ポート弁	-	ワンタッチ継手	φ4 / φ6	-	-	-	-	-	ダイレクトマウントタイプ	φ4ワンタッチ継手 / φ6ワンタッチ継手	φ4ワンタッチ継手 / φ6ワンタッチ継手	LED表示付NPN出力1点、アナログ出力 / LED表示付NPN出力2点 / アナログ出力	DC24V / AC100V	1個
2ポート弁	-	ワンタッチ継手	φ4 / φ6	-	-	-	-	-	DINレール取付タイプ	φ4ワンタッチ継手 / φ6ワンタッチ継手	φ4ワンタッチ継手 / φ6ワンタッチ継手	LED表示付NPN出力1点、アナログ出力 / LED表示付NPN出力2点 / アナログ出力	DC24V / AC100V	1個

通常単価(税別) (税込単価)	通常出荷日

17,902円 ( 19,692円 )	19日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

詳細情報

基本情報

基本情報

軽量、コンパクトな外観、真空システムのハイサイクル化を実現した真空切換ユニット。
【特長】
・市場のニーズに応えた軽量、コンパクトな真空ユニット
・真空ユニットVSXPの固定方法には、側面からネジ等により固定するダイレクトマウントタイプ、およびDINレールへの取付けが可能なDINレール取付タイプを用意
・真空用圧力スイッチには、視認性の良いデジタル表示付真空用圧力スイッチを用意
・デジタル表示付真空用圧力スイッチには、2点スイッチ出力付き、およびアナログ出力付きの2タイプを用意
・様々な用途、コストに合わせた選択が可能
【用途】
・配線にはコネクタ方式を採用し、配線レイアウトを容易に行える

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
