制御機器角形電磁真空弁200シリーズ
- 通常単価(税別)
- 10,738円～14,911円
- 税込単価
- 11,812円～16,402円
軽量かつコンパクトな、2・3ポート直動形電磁真空弁です。【特長】・配管ポートと...
詳細情報を確認する
商品情報
外形図
V200E1寸法図
オプション 取り付けベース
オプション DIN式コネクタ付きソレノイド
オプション LEDインジケータ付きソレノイド
製品仕様
| 項目 | 基本形式 | ||
|---|---|---|---|
| V200E1 | MV200E1-11 | ||
| 使用流体 | 真空 | ||
| 作動方式 | 直動形 | ||
| ポジション数 | 2ポジション | ||
| ポート数 | 2・3ポート | ||
| 弁機能 | 常時閉（NC）および常時開（NO） | 常時開（NO） | |
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注1 | 1.7 | |
| 有効断面積［Cv値］ mm2 | 8.5［0.47］ | ||
| 配管接続口径 | Rc1/4 | ||
| 給油 | 不要 | ||
| 使用圧力範囲 kPa | -100～0 | ||
| 保証耐圧力 MPa | - | ||
| 応答時間注3 ON時／OFF時 | DC24V | 20／20以下 | |
| AC100V、AC200V | 20／20以下 | ||
| 最高作動頻度 Hz | 5 | ||
| 最高温度範囲（雰囲気および使用流体） ℃ | 0～+50 | ||
| 耐衝撃 m/s2 | 横方向 | 980.7 | |
| 軸方向 | 588.4 | ||
| 取付方向 | 自由 | ||
| 質量 g | 300 | ||
注1 音速コンダクタンスの値は計算値であり、実測値ではない。
注3 真空度 -100kPa時の値。
主要部材質
- 本体・主軸 アルミ合金（アルマイト）
- パッキン 合成ゴム
- インサート アルミ合金および黄銅
- スプリング ステンレス
- 取り付けベース 軟鋼（亜鉛めっき）
- プランジャ 電磁ステンレス
- コラム 電磁軟鉄（亜鉛めっき）

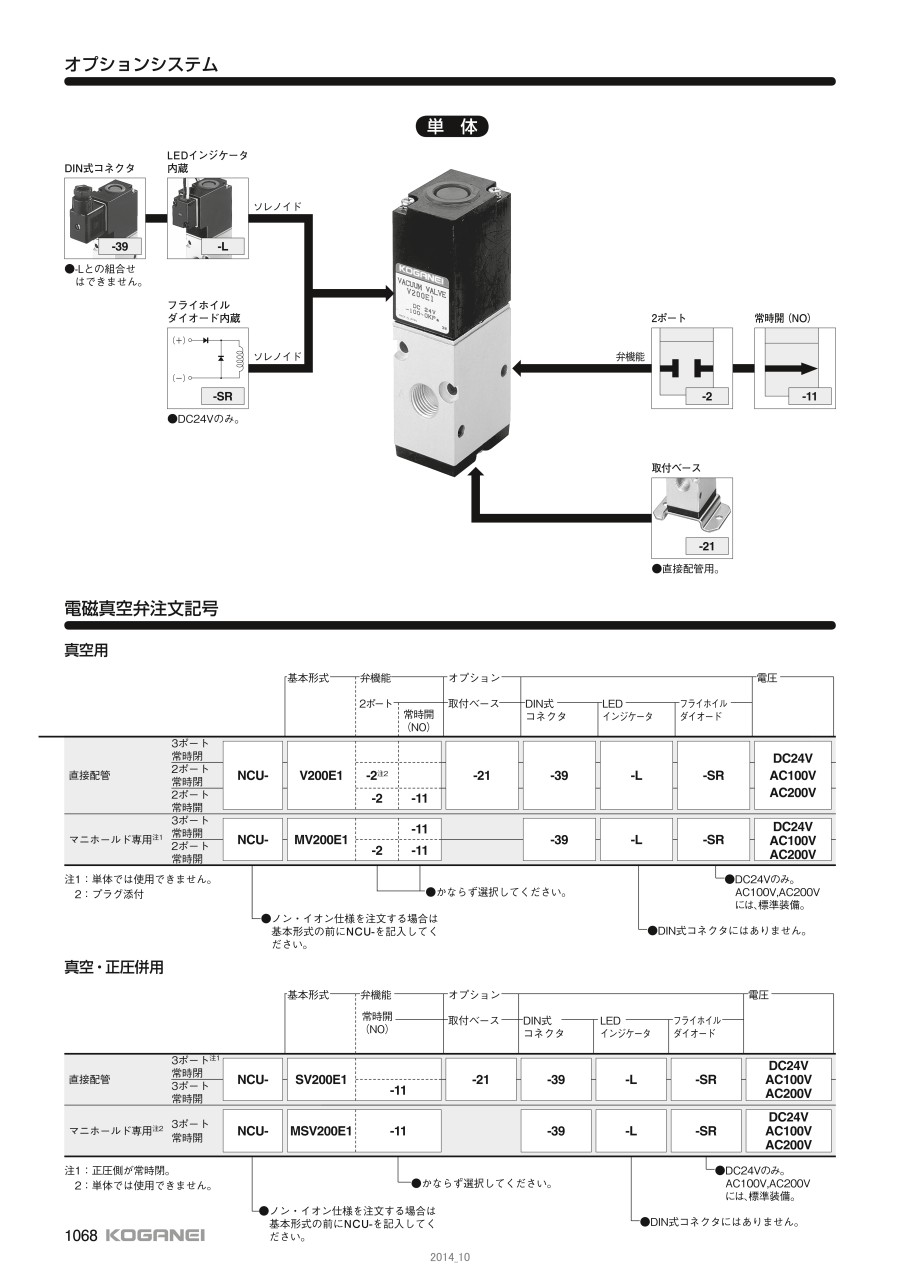

選定サポート情報
製品記号詳細
注1 マニホールド専用は単体では使用不可。
オプション
- 取り付けベース
- DIN式コネクタまたはLEDインジケータ内蔵
- フライホイルダイオード内蔵
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,909円 ( 13,100円 ) | 19日目 |
11,163円 ( 12,279円 ) | 19日目 |
12,636円 ( 13,900円 ) | 3日目 |
12,977円 ( 14,275円 ) | 19日目 |
12,329円 ( 13,562円 ) | 19日目 |
13,028円 ( 14,331円 ) | 3日目 |
13,380円 ( 14,718円 ) | 19日目 |
10,820円 ( 11,902円 ) | 19日目 |
10,820円 ( 11,902円 ) | 19日目 |
11,520円 ( 12,672円 ) | 3日目 |
11,585円 ( 12,744円 ) | 19日目 |
12,285円 ( 13,514円 ) | 3日目 |
13,207円 ( 14,528円 ) | 19日目 |
14,155円 ( 15,571円 ) | 19日目 |
12,680円 ( 13,948円 ) | 19日目 |
13,380円 ( 14,718円 ) | 19日目 |
11,163円 ( 12,279円 ) | 3日目 |
11,862円 ( 13,048円 ) | 19日目 |
11,937円 ( 13,131円 ) | 18日目 |
12,636円 ( 13,900円 ) | 19日目 |
14,911円 ( 16,402円 ) | 在庫品1日目当日出荷可能 |
12,214円 ( 13,435円 ) | 19日目 |
13,029円 ( 14,332円 ) | 19日目 |
14,317円 ( 15,749円 ) | 19日目 |
11,580円 ( 12,738円 ) | 19日目 |
10,820円 ( 11,902円 ) | 3日目 |
11,520円 ( 12,672円 ) | 19日目 |
12,285円 ( 13,514円 ) | 19日目 |
12,636円 ( 13,900円 ) | 19日目 |
11,862円 ( 13,048円 ) | 19日目 |
10,738円 ( 11,812円 ) | 3日目 |
11,162円 ( 12,278円 ) | 19日目 |
12,330円 ( 13,563円 ) | 19日目 |
13,029円 ( 14,332円 ) | 19日目 |
13,380円 ( 14,718円 ) | 19日目 |
10,822円 ( 11,904円 ) | 19日目 |
12,121円 ( 13,333円 ) | 19日目 |
11,520円 ( 12,672円 ) | 19日目 |
11,585円 ( 12,744円 ) | 19日目 |
11,585円 ( 12,744円 ) | 19日目 |
12,285円 ( 13,514円 ) | 19日目 |
13,781円 ( 15,159円 ) | 19日目 |
11,862円 ( 13,048円 ) | 19日目 |
12,682円 ( 13,950円 ) | 19日目 |
13,380円 ( 14,718円 ) | 19日目 |
13,722円 ( 15,094円 ) | 19日目 |
11,163円 ( 12,279円 ) | 19日目 |
11,862円 ( 13,048円 ) | 19日目 |
11,937円 ( 13,131円 ) | 19日目 |
11,936円 ( 13,130円 ) | 19日目 |
12,636円 ( 13,900円 ) | 19日目 |
12,977円 ( 14,275円 ) | 在庫品1日目当日出荷可能 |
12,213円 ( 13,434円 ) | 18日目 |
12,329円 ( 13,562円 ) | 19日目 |
12,329円 ( 13,562円 ) | 19日目 |
13,029円 ( 14,332円 ) | 19日目 |
13,380円 ( 14,718円 ) | 19日目 |
11,585円 ( 12,744円 ) | 19日目 |
10,872円 ( 11,959円 ) | 19日目 |
13,635円 ( 14,999円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
軽量かつコンパクトな、2・3ポート直動形電磁真空弁です。
【特長】
・配管ポートと流れの方向に制約されないNC（常時閉）・NO（常時開）共用の2・3ポート弁としての用途のほか、セレクタ弁（2圧切換弁）や、デバイダ弁（分配弁）としても、その真価を発揮します
・正圧との併用においても高い信頼性を発揮しますから、真空破壊用や強制離脱用バルブとしても最適です
・ACソレノイドにはフライホイルダイオードを標準装備（DC24V用はオプション）ソレノイドの焼損やうなりを解消します
・供給圧力を弁シート部でバランスさせている圧力バランスポペット方式を採用します
・操作力が小さいため、高頻度作業に適し小形で大流量が得られます
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
