鍋屋バイテック

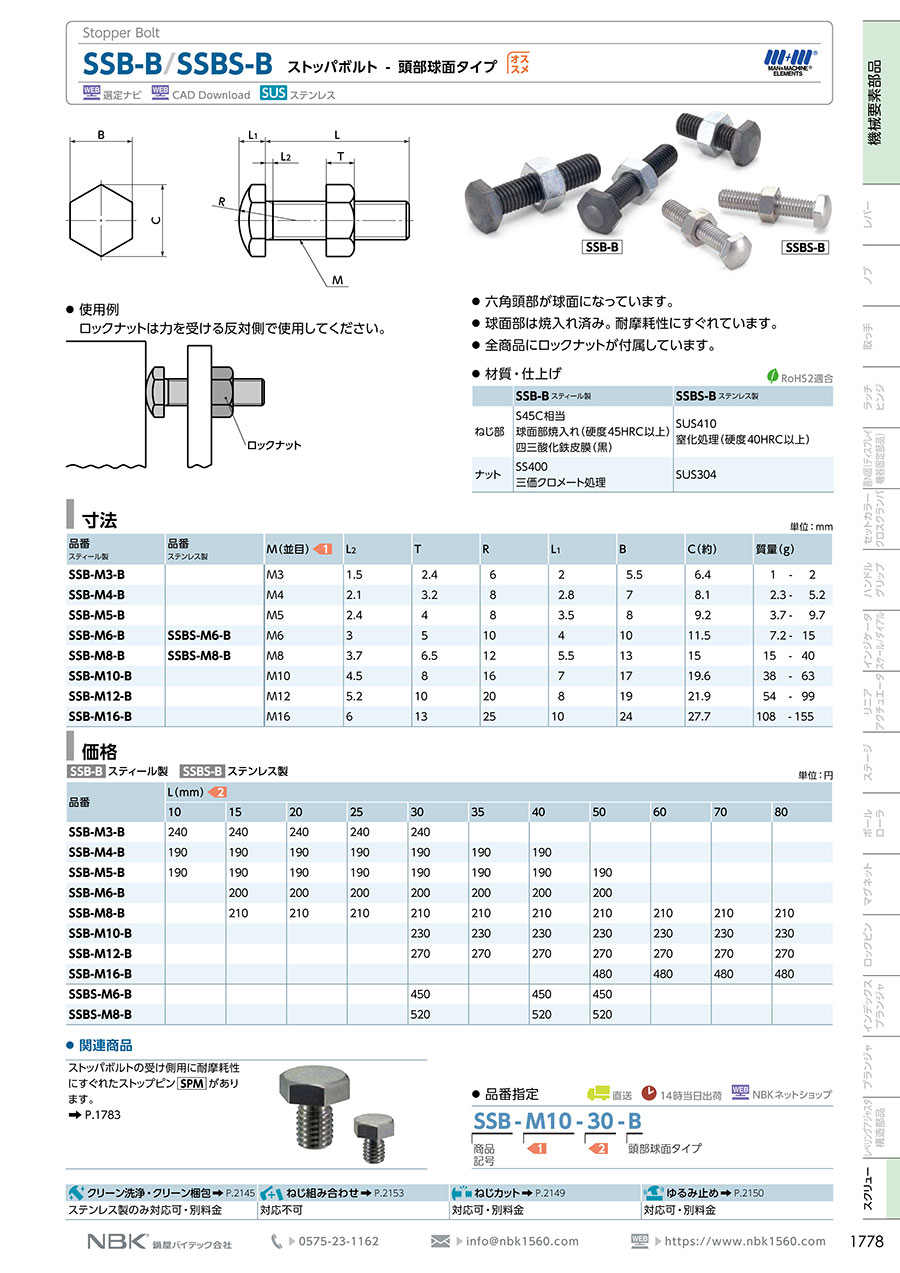

ストッパボルト SSB・SSBS-B

Name: ストッパボルト SSB・SSBS-B
Brand: 鍋屋バイテック
SKU: 221000133473
Rating: 4.6 (8 reviews)

カタログ |

通常単価(税別): 393円～1,615円

税込単価: 432円～1,777円

通常出荷日：在庫品1日目当日出荷可能

球面部は焼入れを施したストッパボルト。【特長】・六角頭部が球面になっている。・球面部は焼入れ済み。・耐...

詳細を確認

4.64.6

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

鍋屋バイテック

ストッパボルト SSB-A

通常価格(税別)： 730円 (税込価格：803円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

ウレタン付ストッパボルト SUB

通常価格(税別)： 1,094円 (税込価格：1,203円)

通常出荷日：在庫品1日目

未確定：候補が61型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SSB-B

製品仕様

SSB-B

材質・仕上げ

部位	SSB-B スティール製	SSBS-B ステンレス製
ねじ部	S45C相当	SUS410 窒化処理（硬度40HRC以上）
	球面部焼入れ（硬度45HRC以上）
	四三酸化鉄皮膜（黒）
ナット	SS400	SUS304
ナット	三価クロメート処理	SUS304

規格表

（単位：mm）

型番スティール製	型番ステンレス製	M（並目）	ピッチ	L₂	T	R	L₁	B	C（約）	質量（g）
SSB-M3-B	-	M3	0.5	1.5	2.4	6	2	5.5	6.4	1-2
SSB-M4-B	-	M4	0.7	2.1	3.2	8	2.8	7	8.1	2.3-5.2
SSB-M5-B	-	M5	0.8	2.4	4	8	3.5	8	9.2	3.7-9.7
SSB-M6-B	SSBS-M6-B	M6	1	3	5	10	4	10	11.5	7.2-15
SSB-M8-B	SSBS-M8-B	M8	1.25	3.7	6.5	12	5.5	13	15	15-40
SSB-M10-B	-	M10	1.5	4.5	8	16	7	17	19.6	38-63
SSB-M12-B	-	M12	1.75	5.2	10	20	8	19	21.9	54-99
SSB-M16-B	-	M16	2	6	13	25	10	24	27.7	108-155

ミスミ型番	メーカー型番
SSB-M3X10-B	SSB-M3-10-B
SSB-M3X15-B	SSB-M3-15-B
SSB-M3X20-B	SSB-M3-20-B
SSB-M3X25-B	SSB-M3-25-B
SSB-M3X30-B	SSB-M3-30-B
SSB-M4X10-B	SSB-M4-10-B
SSB-M4X15-B	SSB-M4-15-B
SSB-M4X20-B	SSB-M4-20-B
SSB-M4X25-B	SSB-M4-25-B
SSB-M4X30-B	SSB-M4-30-B
SSB-M4X35-B	SSB-M4-35-B
SSB-M4X40-B	SSB-M4-40-B
SSB-M5X10-B	SSB-M5-10-B
SSB-M5X15-B	SSB-M5-15-B
SSB-M5X20-B	SSB-M5-20-B
SSB-M5X25-B	SSB-M5-25-B
SSB-M5X30-B	SSB-M5-30-B
SSB-M5X35-B	SSB-M5-35-B
SSB-M5X40-B	SSB-M5-40-B
SSB-M5X50-B	SSB-M5-50-B
SSB-M6X15-B	SSB-M6-15-B
SSB-M6X20-B	SSB-M6-20-B
SSB-M6X25-B	SSB-M6-25-B
SSB-M6X30-B	SSB-M6-30-B
SSB-M6X35-B	SSB-M6-35-B
SSB-M6X40-B	SSB-M6-40-B
SSB-M6X50-B	SSB-M6-50-B
SSB-M8X15-B	SSB-M8-15-B
SSB-M8X20-B	SSB-M8-20-B
SSB-M8X25-B	SSB-M8-25-B
SSB-M8X30-B	SSB-M8-30-B
SSB-M8X35-B	SSB-M8-35-B
SSB-M8X40-B	SSB-M8-40-B
SSB-M8X50-B	SSB-M8-50-B
SSB-M8X60-B	SSB-M8-60-B
SSB-M8X70-B	SSB-M8-70-B
SSB-M8X80-B	SSB-M8-80-B
SSB-M10X30-B	SSB-M10-30-B
SSB-M10X35-B	SSB-M10-35-B
SSB-M10X40-B	SSB-M10-40-B
SSB-M10X50-B	SSB-M10-50-B
SSB-M10X60-B	SSB-M10-60-B
SSB-M10X70-B	SSB-M10-70-B
SSB-M10X80-B	SSB-M10-80-B
SSB-M12X30-B	SSB-M12-30-B
SSB-M12X35-B	SSB-M12-35-B
SSB-M12X40-B	SSB-M12-40-B
SSB-M12X50-B	SSB-M12-50-B
SSB-M12X60-B	SSB-M12-60-B
SSB-M12X70-B	SSB-M12-70-B
SSB-M12X80-B	SSB-M12-80-B
SSB-M16X50-B	SSB-M16-50-B
SSB-M16X60-B	SSB-M16-60-B
SSB-M16X70-B	SSB-M16-70-B
SSB-M16X80-B	SSB-M16-80-B
SSBS-M6X30-B	SSBS-M6-30-B
SSBS-M6X40-B	SSBS-M6-40-B
SSBS-M6X50-B	SSBS-M6-50-B
SSBS-M8X30-B	SSBS-M8-30-B
SSBS-M8X40-B	SSBS-M8-40-B
SSBS-M8X50-B	SSBS-M8-50-B

使用例

ロックナットは力を受ける反対側で使用してください。

選定サポート情報

注文例

（1）M（並目）（2）L（mm）

型番リスト

表示件数

型番

本体ねじ径M

(mm)

本体ねじ部長さ

(mm)

本体材質

本体表面処理

最小発注数量

3	10	S45C	四三酸化鉄皮膜(黒)	1個
3	15	S45C	四三酸化鉄皮膜(黒)	1個
3	20	S45C	四三酸化鉄皮膜(黒)	1個
3	25	S45C	四三酸化鉄皮膜(黒)	1個
3	30	S45C	四三酸化鉄皮膜(黒)	1個
4	10	S45C	四三酸化鉄皮膜(黒)	1個
4	15	S45C	四三酸化鉄皮膜(黒)	1個
4	20	S45C	四三酸化鉄皮膜(黒)	1個
4	25	S45C	四三酸化鉄皮膜(黒)	1個
4	30	S45C	四三酸化鉄皮膜(黒)	1個
4	35	S45C	四三酸化鉄皮膜(黒)	1個
4	40	S45C	四三酸化鉄皮膜(黒)	1個
5	10	S45C	四三酸化鉄皮膜(黒)	1個
5	15	S45C	四三酸化鉄皮膜(黒)	1個
5	20	S45C	四三酸化鉄皮膜(黒)	1個
5	25	S45C	四三酸化鉄皮膜(黒)	1個
5	30	S45C	四三酸化鉄皮膜(黒)	1個
5	35	S45C	四三酸化鉄皮膜(黒)	1個
5	40	S45C	四三酸化鉄皮膜(黒)	1個
5	50	S45C	四三酸化鉄皮膜(黒)	1個
6	15	S45C	四三酸化鉄皮膜(黒)	1個
6	20	S45C	四三酸化鉄皮膜(黒)	1個
6	25	S45C	四三酸化鉄皮膜(黒)	1個
6	30	S45C	四三酸化鉄皮膜(黒)	1個
6	35	S45C	四三酸化鉄皮膜(黒)	1個
6	40	S45C	四三酸化鉄皮膜(黒)	1個
6	50	S45C	四三酸化鉄皮膜(黒)	1個
8	15	S45C	四三酸化鉄皮膜(黒)	1個
8	20	S45C	四三酸化鉄皮膜(黒)	1個
8	25	S45C	四三酸化鉄皮膜(黒)	1個
8	30	S45C	四三酸化鉄皮膜(黒)	1個
8	35	S45C	四三酸化鉄皮膜(黒)	1個
8	40	S45C	四三酸化鉄皮膜(黒)	1個
8	50	S45C	四三酸化鉄皮膜(黒)	1個
8	60	S45C	四三酸化鉄皮膜(黒)	1個
8	70	S45C	四三酸化鉄皮膜(黒)	1個
8	80	S45C	四三酸化鉄皮膜(黒)	1個
10	30	S45C	四三酸化鉄皮膜(黒)	1個
10	35	S45C	四三酸化鉄皮膜(黒)	1個
10	40	S45C	四三酸化鉄皮膜(黒)	1個
10	50	S45C	四三酸化鉄皮膜(黒)	1個
10	60	S45C	四三酸化鉄皮膜(黒)	1個
10	70	S45C	四三酸化鉄皮膜(黒)	1個
10	80	S45C	四三酸化鉄皮膜(黒)	1個
12	30	S45C	四三酸化鉄皮膜(黒)	1個
12	35	S45C	四三酸化鉄皮膜(黒)	1個
12	40	S45C	四三酸化鉄皮膜(黒)	1個
12	50	S45C	四三酸化鉄皮膜(黒)	1個
12	60	S45C	四三酸化鉄皮膜(黒)	1個
12	70	S45C	四三酸化鉄皮膜(黒)	1個
12	80	S45C	四三酸化鉄皮膜(黒)	1個
16	50	S45C	四三酸化鉄皮膜(黒)	1個
16	60	S45C	四三酸化鉄皮膜(黒)	1個
16	70	S45C	四三酸化鉄皮膜(黒)	1個
16	80	S45C	四三酸化鉄皮膜(黒)	1個
6	30	SUS410	なし	1個
6	40	SUS410	なし	1個
6	50	SUS410	なし	1個
8	30	SUS410	なし	1個
8	40	SUS410	なし	1個

通常単価(税別) (税込単価)	通常出荷日

548円 ( 603円 )	在庫品1日目当日出荷可能
881円 ( 969円 )	在庫品1日目当日出荷可能
667円 ( 734円 )	在庫品1日目当日出荷可能
936円 ( 1,030円 )	在庫品1日目当日出荷可能
837円 ( 921円 )	在庫品1日目当日出荷可能
528円 ( 581円 )	在庫品1日目当日出荷可能
819円 ( 901円 )	在庫品1日目当日出荷可能
989円 ( 1,088円 )	在庫品1日目当日出荷可能
445円 ( 490円 )	在庫品1日目当日出荷可能
981円 ( 1,079円 )	在庫品1日目当日出荷可能
1,007円 ( 1,108円 )	在庫品1日目当日出荷可能
999円 ( 1,099円 )	在庫品1日目当日出荷可能
1,001円 ( 1,101円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
828円 ( 911円 )	在庫品1日目当日出荷可能
393円 ( 432円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
1,001円 ( 1,101円 )	在庫品1日目当日出荷可能
1,001円 ( 1,101円 )	在庫品1日目当日出荷可能
1,001円 ( 1,101円 )	在庫品1日目当日出荷可能
841円 ( 925円 )	在庫品1日目当日出荷可能
765円 ( 842円 )	在庫品1日目当日出荷可能
463円 ( 509円 )	在庫品1日目当日出荷可能
463円 ( 509円 )	在庫品1日目当日出荷可能
1,021円 ( 1,123円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
504円 ( 554円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
968円 ( 1,065円 )	在庫品1日目当日出荷可能
853円 ( 938円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
425円 ( 468円 )	在庫品1日目当日出荷可能
865円 ( 952円 )	在庫品1日目当日出荷可能
1,047円 ( 1,152円 )	在庫品1日目当日出荷可能
416円 ( 458円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	在庫品1日目当日出荷可能
565円 ( 622円 )	在庫品1日目当日出荷可能
837円 ( 921円 )	在庫品1日目当日出荷可能
835円 ( 919円 )	在庫品1日目当日出荷可能
534円 ( 587円 )	在庫品1日目当日出荷可能
933円 ( 1,026円 )	在庫品1日目当日出荷可能
802円 ( 882円 )	在庫品1日目当日出荷可能
881円 ( 969円 )	在庫品1日目当日出荷可能
956円 ( 1,052円 )	在庫品1日目当日出荷可能
971円 ( 1,068円 )	在庫品1日目当日出荷可能
886円 ( 975円 )	在庫品1日目当日出荷可能
967円 ( 1,064円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
642円 ( 706円 )	在庫品1日目当日出荷可能
907円 ( 998円 )	在庫品1日目当日出荷可能
1,615円 ( 1,777円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,505円 ( 1,656円 )	在庫品1日目当日出荷可能
1,148円 ( 1,263円 )	在庫品1日目当日出荷可能
1,366円 ( 1,503円 )	在庫品1日目当日出荷可能
568円 ( 625円 )	在庫品1日目当日出荷可能
1,558円 ( 1,714円 )	在庫品1日目当日出荷可能
1,163円 ( 1,279円 )	在庫品1日目当日出荷可能
1,519円 ( 1,671円 )	在庫品1日目当日出荷可能

基本情報

基本情報

球面部は焼入れを施したストッパボルト。
【特長】
・六角頭部が球面になっている。
・球面部は焼入れ済み。
・耐摩耗性に優れている。
・全製品にロックナットが付属。
【用途】
・ストッパなどの用途。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストッパボルト SSB・SSBS-Bのレビュー

4.6平均満足度：4.68件のレビュー

星5
63%
星4
38%
星3
0%
星2
0%
星1
0%

治具の位置決め用

満足度：5.02023/06/06

幅広くサイズ指定が出来て精度も十分。今後も購入が予定される商品。

0人が参考にしています。

位置決め用途

満足度：4.02021/08/16

ワークの位置決め、調整用に使用しました。ねじサイズや長さが色々と選べるので、助かります。

0人が参考にしています。

シリンダー部のストッパー

満足度：5.02020/02/17

包装機メーカーで購入していましたが、低価格で購入出来助かりました。今後も購入したいと思います。

0人が参考にしています。

装置のストッパとして

満足度：5.02020/02/14

以前から利用しており、取り付けはコンパクトで使いやすく、金額もお値打ちでしたので今回も新規装置の製作にあたり、この商品を...もっと読む

0人が参考にしています。

ストッパ

満足度：5.02019/10/20

ロードセル破損防止用の当たり止めに使用しました精度、耐久性に問題ありませんでした

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ストッパボルト SSB・SSBS-B	ストッパボルト SSB-A	ストッパスクリュー SAN-B・SANS-B	ウレタン付ストッパボルト SUB	ウレタン付ストッパボルト　ストレートタイプ	ウレタン付ストッパボルト　六角穴付ボルトタイプ
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	ミスミ	ミスミ
通常価格	393円-	730円 -	1,141円 -	1,094円 -	424円 -	445円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目
タイプ	六角頭球面	先端球面	-	-	-	-
