制御機器直動形100シリーズ
- 通常単価(税別)
- 7,794円～19,922円
- 税込単価
- 8,573円～21,914円
2・3・5ポート電磁弁。【特長】・熟成された内部構造と使い勝手により高い信頼性と耐久性を備える・「確実...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
100E1（2・3ポート）の寸法図
100-4E1（5ポート）の寸法図
100-4E2（5ポート）の寸法図

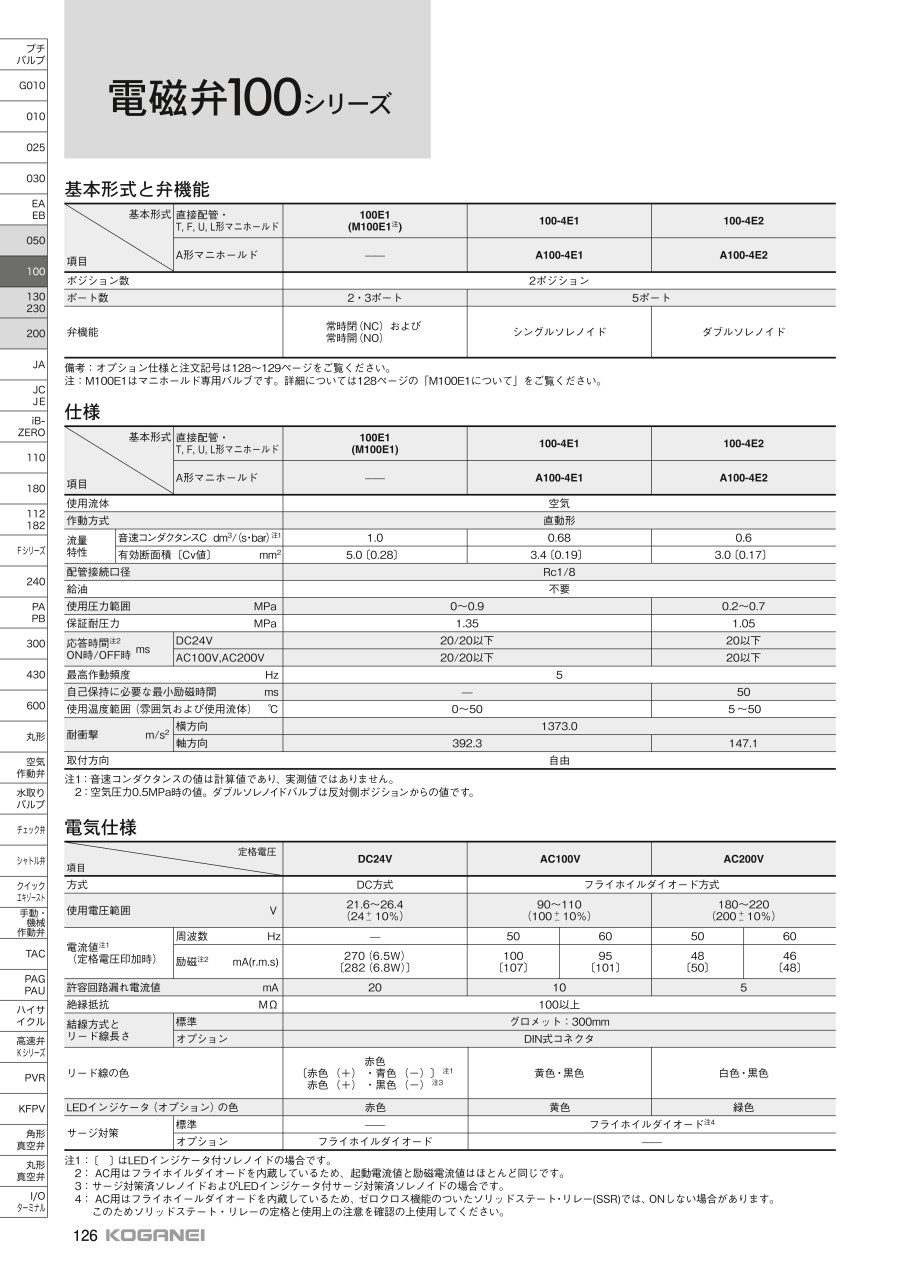

製品仕様
外観
| 項目 | 直接配管・ T、F、U、L形マニホールド | 100E1 （M100E1） | 100-4E1 | 100-4E2 |
|---|---|---|---|---|
| A形マニホールド | - | A100-4E1 | A100-4E2 | |
| 使用流体 | 空気 | |||
| 作動方式 | 直動形 | |||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注1 | 1.0 | 0.68 | 0.6 |
| 有効断面積［Cv値］ mm2 | 5.0［0.28］ | 3.4［0.19］ | 3.0［0.17］ | |
| 配管接続口径 | Rc1/8 | |||
| 給油 | 不要 | |||
| 使用圧力範囲 MPa | 0～0.9 | 0.2～0.7 | ||
| 保証耐圧力 MPa | 1.35 | 1.05 | ||
| 応答時間注2 ON時／OFF時 ms | DC24V | 20／20以下 | 20以下 | |
| AC100V、AC200V | 20／20以下 | 20以下 | ||
| 最高作動頻度 Hz | 5 | |||
| 自己保持に必要な最小励磁時間 ms | - | 50 | ||
| 使用温度範囲（雰囲気および使用流体） ℃ | 0～+50 | +5～+50 | ||
| 耐衝擊 m/s2 | 横方向 | 1,373.0 | ||
| 軸方向 | 392.3 | 147.1 | ||
| 取付方向 | 自由 | |||
注1：音速コンダクタンスの値は計算値であり、実測値ではない。
注2：空気圧力0.5MPa時の値。ダブルソレノイドバルブは反対側ポジションからの値。
100E1（2・3ポート）の構造（非通電時）：手動ボタン、ソレノイドカバー、主軸、本体、エンドカバー、スプリング、パッキン、インサート、Oリング、コラム、モールドソレノイド、プランジャ
100-4E1（5ポート）：非通電時
100-4E2（5ポート）：ソレノイド12（S1）に通電後解除した状態
100E1
シングルソレノイド
ダブルソレノイド
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,136円 ( 15,550円 ) | 9日目 |
13,556円 ( 14,912円 ) | 3日目 |
11,469円 ( 12,616円 ) | 11日目 |
12,169円 ( 13,386円 ) | 3日目 |
10,886円 ( 11,975円 ) | 11日目 |
12,032円 ( 13,235円 ) | 3日目 |
12,093円 ( 13,302円 ) | 3日目 |
11,349円 ( 12,484円 ) | 3日目 |
13,164円 ( 14,480円 ) | 3日目 |
10,700円 ( 11,770円 ) | 在庫品1日目当日出荷可能 |
10,660円 ( 11,726円 ) | 11日目 |
11,424円 ( 12,566円 ) | 12日目 |
12,843円 ( 14,127円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 11日目 |
13,319円 ( 14,651円 ) | 9日目 |
14,155円 ( 15,571円 ) | 11日目 |
12,213円 ( 13,434円 ) | 3日目 |
12,213円 ( 13,434円 ) | 3日目 |
11,289円 ( 12,418円 ) | 3日目 |
11,043円 ( 12,147円 ) | 11日目 |
12,506円 ( 13,757円 ) | 9日目 |
12,857円 ( 14,143円 ) | 3日目 |
12,083円 ( 13,291円 ) | 3日目 |
10,581円 ( 11,639円 ) | 在庫品1日目当日出荷可能 |
11,413円 ( 12,554円 ) | 在庫品1日目当日出荷可能 |
10,353円 ( 11,388円 ) | 3日目 |
10,971円 ( 12,068円 ) | 在庫品1日目当日出荷可能 |
12,445円 ( 13,690円 ) | 3日目 |
12,160円 ( 13,376円 ) | 在庫品1日目当日出荷可能 |
11,984円 ( 13,182円 ) | 12日目 |
12,187円 ( 13,406円 ) | 在庫品1日目当日出荷可能 |
19,222円 ( 21,144円 ) | 8日目 |
19,922円 ( 21,914円 ) | 8日目 |
17,829円 ( 19,612円 ) | 8日目 |
19,366円 ( 21,303円 ) | 8日目 |
15,907円 ( 17,498円 ) | 8日目 |
17,729円 ( 19,502円 ) | 8日目 |
18,429円 ( 20,272円 ) | 8日目 |
16,895円 ( 18,585円 ) | 8日目 |
16,579円 ( 18,237円 ) | 8日目 |
16,336円 ( 17,970円 ) | 8日目 |
17,035円 ( 18,739円 ) | 8日目 |
15,506円 ( 17,057円 ) | 8日目 |
9,652円 ( 10,617円 ) | 3日目 |
11,202円 ( 12,322円 ) | 9日目 |
10,977円 ( 12,075円 ) | 3日目 |
7,794円 ( 8,573円 ) | 11日目 |
10,139円 ( 11,153円 ) | 3日目 |
11,467円 ( 12,614円 ) | 9日目 |
9,220円 ( 10,142円 ) | 9日目 |
9,710円 ( 10,681円 ) | 3日目 |
8,191円 ( 9,010円 ) | 3日目 |
7,794円 ( 8,573円 ) | 11日目 |
10,139円 ( 11,153円 ) | 11日目 |
10,227円 ( 11,250円 ) | 3日目 |
9,609円 ( 10,570円 ) | 12日目 |
9,365円 ( 10,302円 ) | 在庫品1日目当日出荷可能 |
9,709円 ( 10,680円 ) | 3日目 |
9,006円 ( 9,907円 ) | 9日目 |
7,827円 ( 8,610円 ) | 9日目 |
詳細情報
基本情報
2・3・5ポート電磁弁。
【特長】
・熟成された内部構造と使い勝手により高い信頼性と耐久性を備える
・「確実作動」という使命に使いやすさとフレキシビリティで応えるオールマイティな直動形電磁弁
・Φ20～50（シリンダ径20～50mm）のシリンダの駆動制御や低圧仕様のアクチュエータに最適
・圧力バランスポペット方式を採用し、セレクタ弁、デバイダ弁など、多彩な機能を発揮
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
