コントロールレバー LCC
- 通常単価(税別)
- 4,514円
- 税込単価
- 4,965円
通常出荷日：在庫品1日目当日出荷可能
カバーは簡単に脱着が可能なレバー。【特長】・プランジャと組み合わせて割り出し・位置決めレバーに。・軸穴...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
LCC-84XC10の仕様・寸法情報
種類
その他機能付きレバー
接続部 種類
丸穴
取付部 サイズ
10
レバー 材質
[スチール] SUM22L
レバー 操作方向
左右(回転)
クランプ 機構
なし
ノブ付レバー 形状
シングルレバー
回し半径(mm)
84
取付部 長さ(mm)
15
本体 表面処理
四三酸化鉄皮膜
取付部 材質
SUM22L
取付部 表面処理
四三酸化鉄皮膜
ノブ 材質
フェノール樹脂
ノブ 表面処理
なし
商品情報
外形図
製品仕様
材質・仕上げ
| - | LCC |
|---|---|
| レバー | SUM22L／四三酸化鉄皮膜(黒) |
| グリップ | フェノール樹脂(黒) |
| ハブカバー | ナイロン6(ライトグレー) |
規格表
単位：mm
| 型番 | Lc | R | H | h | A | B | D | d1 | C | G | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LCC-84-C10 | 15 | 84 | 45 | 21 | 8 | 18 | 32 | 23 | 10 | 40 | 124 |
| LCC-106-C10 | 19 | 106 | 50 | 25 | 9 | 21 | 40 | 30 | 10 | 50 | 241 |
詳細情報
基本情報
カバーは簡単に脱着が可能なレバー。
【特長】
・プランジャと組み合わせて割り出し・位置決めレバーに。
・軸穴加工済み（公差 : H7）。
・シンボルマークつきハブカバー。
・ハブカバーは簡単に着脱可能。

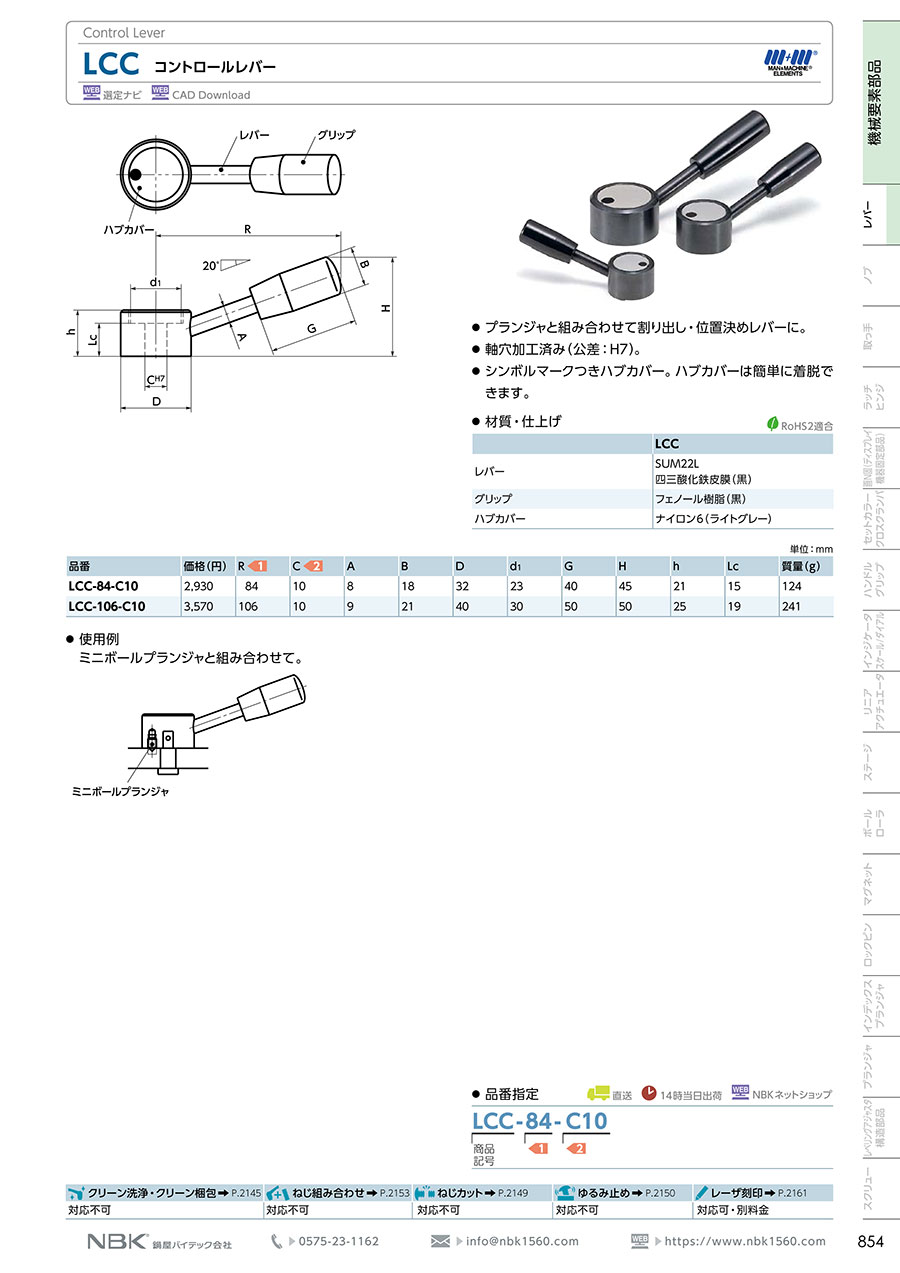

カタログ
類似品類似品をすべて見る
商品担当おすすめ
コントロールレバー LCCの型番LCC-84XC10のページです。
型番LCC-84XC10に関する仕様情報を記載しております。
