鍋屋バイテック

クランプレバー LDM／LDF／LDR

Name: クランプレバー LDM／LDF／LDR
Brand: 鍋屋バイテック
SKU: 221000131729
Rating: 4.5 (26 reviews)

カタログ |

通常単価(税別): 690円～3,496円

税込単価: 759円～3,846円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

亜鉛ダイカスト製クランプレバー。【特長】・M3-M16の豊富なねじサイズ。・ねじ部の材質、表面処理を選...

詳細を確認

4.54.5

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
※止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

よく一緒に見られています

鍋屋バイテック

プラクランプレバー LEM（おねじ）／LEF（めねじ）

通常価格(税別)： 565円 (税込価格：622円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

クランプレバー LHM／LHF

通常価格(税別)： 747円 (税込価格：822円)

通常出荷日：在庫品1日目

未確定：候補が286型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

おねじ

めねじ

リーマ穴

3色カラーバリエーション

LDMの外観

LDF、LDRの外観

LDMの形状図

LDFの形状図

LDRの形状図

規格表

Catalog Number 品番	M	Lm												R	H	H'	h	s	D	d	No.of Teeth 歯数	Fmax. 最大荷重 (N)	Pmax. 最大締付力 (kN)	Mass 質量 (g)
LDM-3	M3	6	8	10	12	16								45	34	37.5	24.5	4	13	10	18	13	1.4	34～35
LDM-4	M4			10	12	16	20	25	32					45	34	37.5	24.5	4	13	10	18	29	2.4	35～36
LDM-5	M5				12	16	20	25	32	40	50			45	34	37.5	24.5	4	13	10	18	60	3.9	36～40
LDM-6	M6				12	16	20	25	32	40	50			45	34	37.5	24.5	4	13	10	18	100	5.5	36～42
LDM-6B	M6				12	16	20	25	32	40	50	63		63	45	49	31	6.5	17.5	13.5	24	72	5.5	78～87
LDM-8	M8				12	16	20	25	32	40	50	63		63	45	49	31	6.5	17.5	13.5	24	180	10	81～96
LDM-10A	M10						20	25	32	40	50	63	80	63	45	49	31	6.5	17.5	13.5	24	360	16	86～127
LDM-8B	M8					16	20	25	32	40	50	63	80	78	54	58	36	8	21	16	26	140	10	131～152
LDM-10	M10					16	20	25	32	40	50	63	80	78	54	58	36	8	21	16	26	290	16	135～166
LDM-12A	M12							25	32	40	50	63	80	78	54	58	36	8	21	16	26	500	23	145～183
LDM-12	M12							25	32	40	50	63	80	92	64	68	43	11	24	19	28	420	23	230～267
LDM-16	M16								32	40	50	63	80	108	75	80	50.5	12	30	23	30	910	43	359～423

LDM（おねじ）

LDF(めねじ）					LDR(リーマ穴)			共通寸法
Catalog Number 品番	M	Lf	Fmax. 最大荷重 (N)	Pmax. 最大締付力 (kN)	Catalog Number 品番	C	Lc	R	H	H'	h	s	D	d	No.of Teeth 歯数	Mass 質量 (g)
LDF-3	M3	7	13	1.4	-	-	-	45	34	37.5	24.5	4	13	10	18	34
LDF-4	M4	9	29	2.4	-	-	-	45	34	37.5	24.5	4	13	10	18	33
LDF-5	M5	9	60	3.9	-	-	-	45	34	37.5	24.5	4	13	10	18	33
LDF-6	M6	9	100	5.5	LDR-6	6	9	45	34	37.5	24.5	4	13	10	18	32
LDF-6B	M6	11	72	5.5	-	-	-	63	45	49	31	6.5	17.5	13.5	24	75
LDF-8	M8	11	180	10	LDR-8	8	11	63	45	49	31	6.5	17.5	13.5	24	73
LDF-8B	M8	14	140	10	-	-	-	78	54	58	36	8	21	16	26	122
LDF-10	M10	14	290	16	LDR-10	10	14	78	54	58	36	8	21	16	26	118
LDF-12	M12	17	420	23	LDR-12	12	17	92	64	68	43	11	24	19	28	196
LDF-16	M16	22	910	43	LDR-16	16	22	108	75	80	50.5	12	30	23	30	238

LDF・ LDR（めねじ・リーマ穴）

材質・仕上げ

	LDM	LDF	LDR
レバー部	亜鉛ダイカスト静電塗装（各色）	亜鉛ダイカスト静電塗装（各色）	亜鉛ダイカスト静電塗装（各色）
ねじ部	SUM22L 四三酸化鉄皮膜（黒）	SUM22L 四三酸化鉄皮膜（黒）	SUM22L 四三酸化鉄皮膜（黒）
止めねじ	スティール四三酸化鉄皮膜（黒）	スティール四三酸化鉄皮膜（黒）	スティール四三酸化鉄皮膜（黒）
スプリング	SWPB	SWPB	SWPB

型番リスト

表示件数

型番

接続部種類

取付部サイズ

最大締付力

(N)

本体色

回し半径

(mm)

取付部長さ

(mm)

RoHS?

最小発注数量

めねじ	M3	1400	BK(つや消し黒)	45	7	10	1個
めねじ	M3	1400	OR(オレンジ)	45	7	10	1個
めねじ	M3	1400	SG(シルバーグレー)	45	7	10	1個
めねじ	M4	2400	BK(つや消し黒)	45	9	10	1個
めねじ	M4	2400	OR(オレンジ)	45	9	10	1個
めねじ	M4	2400	SG(シルバーグレー)	45	9	10	1個
めねじ	M5	3900	BK(つや消し黒)	45	9	10	1個
めねじ	M5	3900	OR(オレンジ)	45	9	10	1個
めねじ	M5	3900	SG(シルバーグレー)	45	9	10	1個
めねじ	M6	5500	BK(つや消し黒)	45	9	10	1個
めねじ	M6	5500	OR(オレンジ)	45	9	10	1個
めねじ	M6	5500	SG(シルバーグレー)	45	9	10	1個
めねじ	M6	5500	BK(つや消し黒)	63	11	10	1個
めねじ	M6	5500	OR(オレンジ)	63	11	10	1個
めねじ	M6	5500	SG(シルバーグレー)	63	11	10	1個
めねじ	M8	10000	BK(つや消し黒)	63	11	10	1個
めねじ	M8	10000	OR(オレンジ)	63	11	10	1個
めねじ	M8	10000	SG(シルバーグレー)	63	11	10	1個
めねじ	M8	10000	BK(つや消し黒)	78	14	10	1個
めねじ	M8	10000	OR(オレンジ)	78	14	10	1個
めねじ	M8	10000	SG(シルバーグレー)	78	14	10	1個
めねじ	M10	16000	BK(つや消し黒)	78	14	10	1個
めねじ	M10	16000	OR(オレンジ)	78	14	10	1個
めねじ	M10	16000	SG(シルバーグレー)	78	14	10	1個
めねじ	M12	23000	BK(つや消し黒)	92	17	10	1個
めねじ	M12	23000	OR(オレンジ)	92	17	10	1個
めねじ	M12	23000	SG(シルバーグレー)	92	17	10	1個
めねじ	M16	43000	BK(つや消し黒)	108	22	10	1個
めねじ	M16	43000	OR(オレンジ)	108	22	10	1個
めねじ	M16	43000	SG(シルバーグレー)	108	22	10	1個
おねじ	M3	1400	BK(つや消し黒)	45	6	10	1個
おねじ	M3	1400	OR(オレンジ)	45	6	10	1個
おねじ	M3	1400	SG(シルバーグレー)	45	6	10	1個
おねじ	M3	1400	BK(つや消し黒)	45	8	10	1個
おねじ	M3	1400	OR(オレンジ)	45	8	10	1個
おねじ	M3	1400	SG(シルバーグレー)	45	8	10	1個
おねじ	M3	1400	BK(つや消し黒)	45	10	10	1個
おねじ	M3	1400	OR(オレンジ)	45	10	10	1個
おねじ	M3	1400	SG(シルバーグレー)	45	10	10	1個
おねじ	M3	1400	BK(つや消し黒)	45	12	10	1個
おねじ	M3	1400	OR(オレンジ)	45	12	10	1個
おねじ	M3	1400	SG(シルバーグレー)	45	12	10	1個
おねじ	M3	1400	BK(つや消し黒)	45	16	10	1個
おねじ	M3	1400	OR(オレンジ)	45	16	10	1個
おねじ	M3	1400	SG(シルバーグレー)	45	16	10	1個
おねじ	M4	2400	BK(つや消し黒)	45	10	10	1個
おねじ	M4	2400	OR(オレンジ)	45	10	10	1個
おねじ	M4	2400	SG(シルバーグレー)	45	10	10	1個
おねじ	M4	2400	BK(つや消し黒)	45	12	10	1個
おねじ	M4	2400	OR(オレンジ)	45	12	10	1個
おねじ	M4	2400	SG(シルバーグレー)	45	12	10	1個
おねじ	M4	2400	BK(つや消し黒)	45	16	10	1個
おねじ	M4	2400	OR(オレンジ)	45	16	10	1個
おねじ	M4	2400	SG(シルバーグレー)	45	16	10	1個
おねじ	M4	2400	BK(つや消し黒)	45	20	10	1個
おねじ	M4	2400	OR(オレンジ)	45	20	10	1個
おねじ	M4	2400	SG(シルバーグレー)	45	20	10	1個
おねじ	M4	2400	BK(つや消し黒)	45	25	10	1個
おねじ	M4	2400	OR(オレンジ)	45	25	10	1個
おねじ	M4	2400	SG(シルバーグレー)	45	25	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,087円 ( 1,196円 )	4日目
1,170円 ( 1,287円 )	4日目
989円 ( 1,088円 )	4日目
1,078円 ( 1,186円 )	4日目
1,044円 ( 1,148円 )	4日目
798円 ( 878円 )	4日目
1,101円 ( 1,211円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
884円 ( 972円 )	在庫品1日目当日出荷可能
789円 ( 868円 )	在庫品1日目当日出荷可能
1,059円 ( 1,165円 )	在庫品1日目当日出荷可能
987円 ( 1,086円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能
932円 ( 1,025円 )	在庫品1日目当日出荷可能
1,224円 ( 1,346円 )	在庫品1日目当日出荷可能
982円 ( 1,080円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
1,189円 ( 1,308円 )	在庫品1日目当日出荷可能
1,565円 ( 1,722円 )	4日目
1,565円 ( 1,722円 )	在庫品1日目当日出荷可能
1,370円 ( 1,507円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
1,158円 ( 1,274円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
1,727円 ( 1,900円 )	4日目
1,815円 ( 1,997円 )	在庫品1日目当日出荷可能
1,809円 ( 1,990円 )	在庫品1日目当日出荷可能
2,375円 ( 2,613円 )	3日目
2,375円 ( 2,613円 )	4日目
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
937円 ( 1,031円 )	在庫品1日目当日出荷可能
1,051円 ( 1,156円 )	4日目
1,051円 ( 1,156円 )	4日目
1,235円 ( 1,359円 )	4日目
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	4日目
1,130円 ( 1,243円 )	4日目
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,156円 ( 1,272円 )	4日目
1,130円 ( 1,243円 )	4日目
1,186円 ( 1,305円 )	4日目
1,139円 ( 1,253円 )	4日目
1,068円 ( 1,175円 )	4日目
866円 ( 953円 )	在庫品1日目当日出荷可能
941円 ( 1,035円 )	4日目
1,103円 ( 1,213円 )	在庫品1日目当日出荷可能
984円 ( 1,082円 )	4日目
965円 ( 1,062円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,018円 ( 1,120円 )	4日目
1,119円 ( 1,231円 )	4日目
1,169円 ( 1,286円 )	在庫品1日目当日出荷可能
1,187円 ( 1,306円 )	在庫品1日目当日出荷可能
895円 ( 985円 )	在庫品1日目当日出荷可能
1,187円 ( 1,306円 )	4日目
1,022円 ( 1,124円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	4日目
1,064円 ( 1,170円 )	4日目
1,089円 ( 1,198円 )	4日目
1,022円 ( 1,124円 )	在庫品1日目当日出荷可能

基本情報

基本情報

亜鉛ダイカスト製クランプレバー。
【特長】
・M3-M16の豊富なねじサイズ。
・ねじ部の材質、表面処理を選べる。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
・レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択可能。
【用途】
・ワークの位置調整後の締めつけに。
・頻繁に開け閉めするアプリケーションに最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
※止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

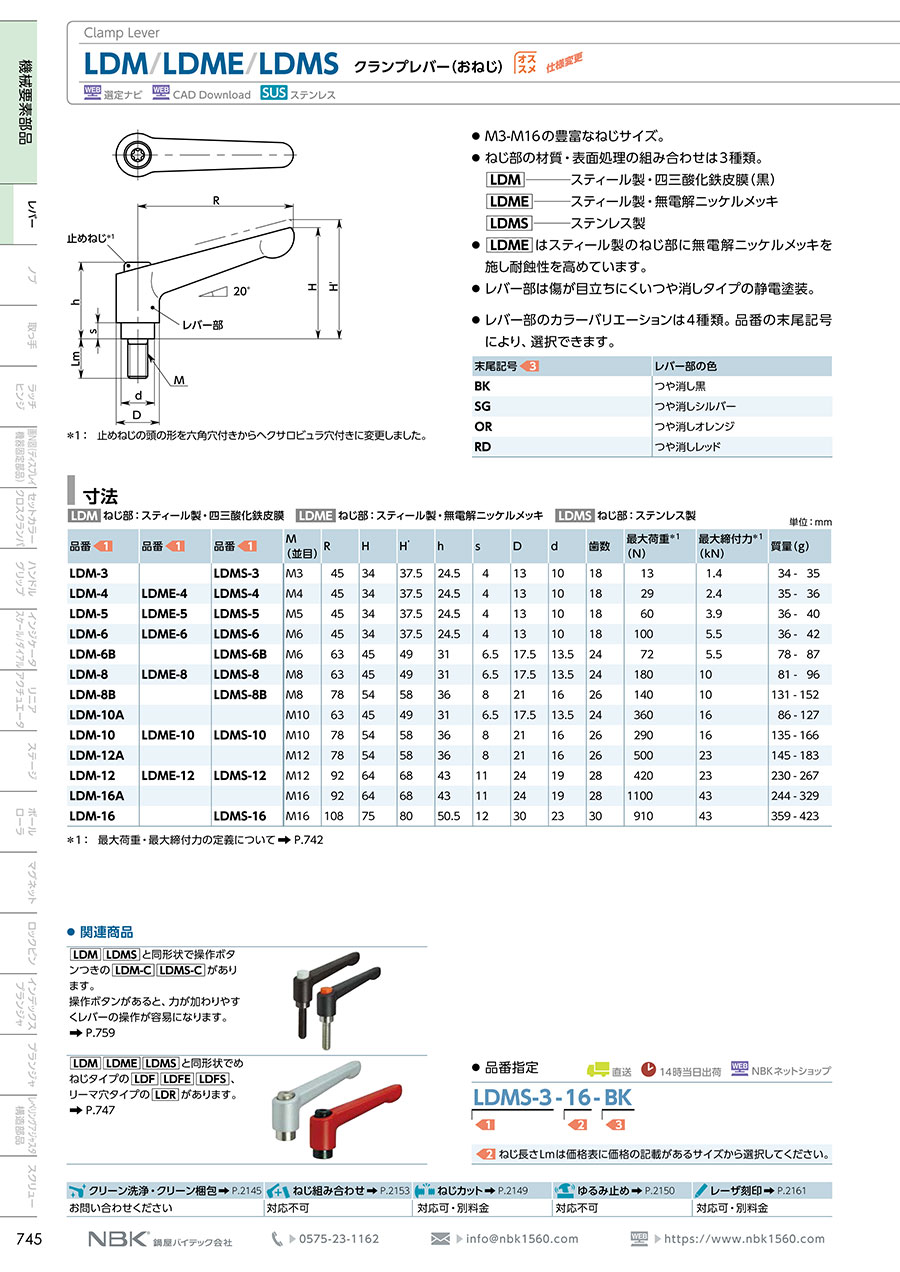

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
プラクランプレバー（おねじ／めねじ） LUDM／LUDF
ダブルアームタイプのクランプレバーです。<br>カラーバリエーションも豊富です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプレバー LDM／LDF／LDRのレビュー

4.5平均満足度：4.526件のレビュー

星5
62%
星4
35%
星3
4%
星2
0%
星1
0%

ワークの締め付けに

満足度：5.02019/11/30

ワークの締め付けに使いました。工具不要で締め付けができます。作業効率を上げる効果があると思います。

1人が参考にしています。

治具固定

満足度：4.02023/06/23

取付けるときに若干回しづらさがありましたが、問題なく使用できています。耐久性についてはまだわかりません。

0人が参考にしています。

試作品の部品

満足度：5.02023/02/09

試作の際に使用しました。作りがしっかりしていましたので少々強く締め付けても大丈夫でした。

0人が参考にしています。

ワーク締め付けに

満足度：4.02022/08/31

ワーク締め付けに使用しました。つまみの長さがちょうど良かったです。

0人が参考にしています。

取っ手として

満足度：4.02022/07/22

本来の使い方とは違うのでしょうが持ち手のグリップ部分が掴めるトッテとしました。

0人が参考にしています。

26件全て見る
