鍋屋バイテック

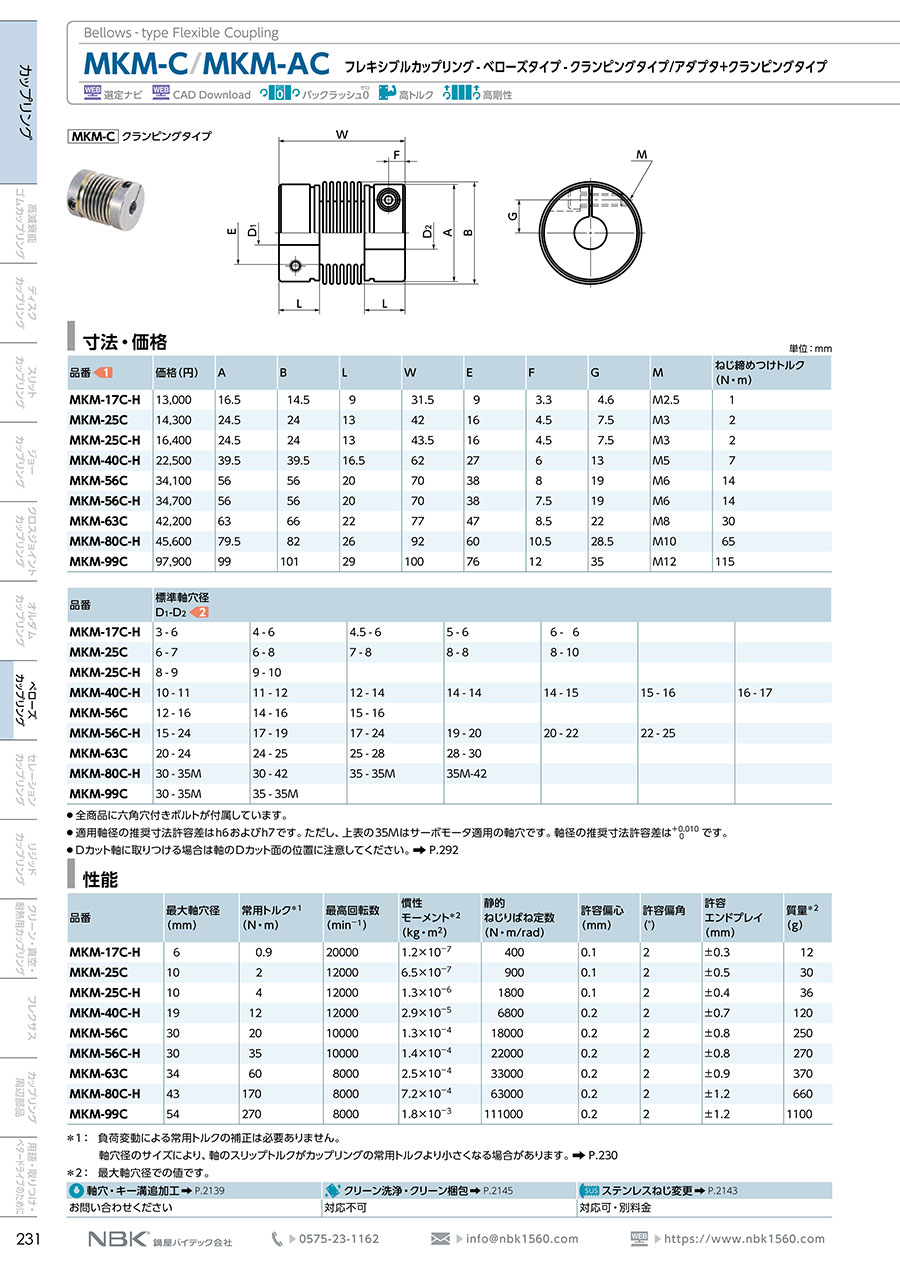

MKM フレキシブルカップリングベローズタイプ

カタログ |

通常単価(税別): 24,209円～129,162円

税込単価: 26,630円～142,078円

通常出荷日：4日目

高トルク・高ねじり剛性・高応答の標準カップリングです。【特長】・バックラッシュ0。・ベローズタイプのフ...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が41型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

クランピングタイプ

アダプタ＋クランピングタイプ

高トルク・高ねじり剛性・高応答

MKMの外観

MKMの寸法図

スリップトルク

品番	軸穴径(mm)
品番	3	4	20	24
MKM-17C	0.5	0.7
MKM-63C			48.3	59.9

単位 : N・m
軸の寸法許容差h7、硬度34-40HRC、MKM-C寸法・価格表に記載のねじ締めつけトルク値での試験値

構造

クランピングタイプ
MKM-C

アダプタ＋クランピングタイプ
MKM-AC

材質・仕上げ

	MKM-C
ハブ	A2017相当
ベローズ	SUS316Ti相当
六角付きボルト	SCM435相当無電解ニッケルメッキ

適用推奨モータ

	MKM
サーボモータ	◎
ステッピングモータ	◎
一般汎用モータ	-

◎ : 非常にすぐれている、◯ : すぐれている、△ : 使用可

特性

	MKM
バックラッシュ0ゼロ	◎
高トルク	◎
高ねじり剛性	◎
許容ミスアライメント	○

: 非常にすぐれている、◯ : すぐれている

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズ。

MKM - C
Φ25（外径25mm）以下

MKM - C
Φ30（外径30mm）以上

MKM - AC

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

許容偏心

(mm)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

RoHS?

最小発注数量

3	6	～1.00	16.5	31.5	0.9	1.2×10^-7	0.1	10,001～30,000	+0.3/-0.3	20000	10	1個
4	6	～1.00	16.5	31.5	0.9	1.2×10^-7	0.1	10,001～30,000	+0.3/-0.3	20000	10	1個
4.5	6	～1.00	16.5	31.5	0.9	1.2×10^-7	0.1	10,001～30,000	+0.3/-0.3	20000	10	1個
5	6	～1.00	16.5	31.5	0.9	1.2×10^-7	0.1	10,001～30,000	+0.3/-0.3	20000	10	1個
6	6	～1.00	16.5	31.5	0.9	1.2×10^-7	0.1	10,001～30,000	+0.3/-0.3	20000	10	1個
6	7	1.01～3.00	24.5	42	2	6.5×10^-7	0.1	10,001～30,000	+0.5/-0.5	12000	10	1個
6	8	1.01～3.00	24.5	42	2	6.5×10^-7	0.1	10,001～30,000	+0.5/-0.5	12000	10	1個
7	8	1.01～3.00	24.5	42	2	6.5×10^-7	0.1	10,001～30,000	+0.5/-0.5	12000	10	1個
8	8	1.01～3.00	24.5	42	2	6.5×10^-7	0.1	10,001～30,000	+0.5/-0.5	12000	10	1個
8	10	1.01～3.00	24.5	42	2	6.5×10^-7	0.1	10,001～30,000	+0.5/-0.5	12000	10	1個
8	9	3.01～5.00	24.5	43.5	4	1.3×10^-6	0.1	10,001～30,000	+0.4/-0.4	12000	10	1個
9	10	3.01～5.00	24.5	43.5	4	1.3×10^-6	0.1	10,001～30,000	+0.4/-0.4	12000	10	1個
10	11	10.01～20.00	39.5	62	12	2.9×10^-5	0.2	10,001～30,000	+0.7/-0.7	12000	10	1個
11	12	10.01～20.00	39.5	62	12	2.9×10^-5	0.2	10,001～30,000	+0.7/-0.7	12000	10	1個
12	14	10.01～20.00	39.5	62	12	2.9×10^-5	0.2	10,001～30,000	+0.7/-0.7	12000	10	1個
14	14	10.01～20.00	39.5	62	12	2.9×10^-5	0.2	10,001～30,000	+0.7/-0.7	12000	10	1個
14	15	10.01～20.00	39.5	62	12	2.9×10^-5	0.2	10,001～30,000	+0.7/-0.7	12000	10	1個
15	16	10.01～20.00	39.5	62	12	2.9×10^-5	0.2	10,001～30,000	+0.7/-0.7	12000	10	1個
16	17	10.01～20.00	39.5	62	12	2.9×10^-5	0.2	10,001～30,000	+0.7/-0.7	12000	10	1個
11	12	10.01～20.00	56	70	20	1.3×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
11	14	10.01～20.00	56	70	20	1.3×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
11	15	10.01～20.00	56	70	20	1.3×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
16	15	20.01～50.00	56	70	35	1.4×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
16	17	20.01～50.00	56	70	35	1.4×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
12	16	10.01～20.00	56	70	20	1.3×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
14	16	10.01～20.00	56	70	20	1.3×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
15	16	10.01～20.00	56	70	20	1.3×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
15	24	20.01～50.00	56	70	35	1.4×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
17	19	20.01～50.00	56	70	35	1.4×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
17	24	20.01～50.00	56	70	35	1.4×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
19	20	20.01～50.00	56	70	35	1.4×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
20	22	20.01～50.00	56	70	35	1.4×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
22	25	20.01～50.00	56	70	35	1.4×10^-4	0.2	7,001～10,000	+0.8/-0.8	10000	10	1個
16	20	50.01～	63	77	60	2.5×10^-4	0.2	7,001～10,000	+0.9/-0.9	8000	10	1個
16	25	50.01～	63	77	60	2.5×10^-4	0.2	7,001～10,000	+0.9/-0.9	8000	10	1個
20	24	50.01～	63	77	60	2.5×10^-4	0.2	7,001～10,000	+0.9/-0.9	8000	10	1個
24	25	50.01～	63	77	60	2.5×10^-4	0.2	7,001～10,000	+0.9/-0.9	8000	10	1個
28	30	50.01～	63	77	60	2.5×10^-4	0.2	7,001～10,000	+0.9/-0.9	8000	10	1個
30	35	-	79.5	92	170	7.2×10^-4	0.2	7,001～10,000	+1.2/-1.2	8000	10	1個
35	35	-	79.5	92	170	7.2×10^-4	0.2	7,001～10,000	+1.2/-1.2	8000	10	1個
35	35	-	99	100	270	1.8×10^-3	0.2	7,001～10,000	+1.2/-1.2	8000	10	1個

通常単価(税別) (税込単価)	通常出荷日

24,209円 ( 26,630円 )	4日目
24,209円 ( 26,630円 )	4日目
24,209円 ( 26,630円 )	4日目
24,209円 ( 26,630円 )	4日目
24,209円 ( 26,630円 )	4日目
25,194円 ( 27,713円 )	4日目
25,194円 ( 27,713円 )	4日目
25,194円 ( 27,713円 )	4日目
25,194円 ( 27,713円 )	4日目
26,357円 ( 28,993円 )	4日目
26,553円 ( 29,208円 )	4日目
26,553円 ( 29,208円 )	4日目
40,507円 ( 44,558円 )	4日目
40,507円 ( 44,558円 )	4日目
42,463円 ( 46,709円 )	4日目
40,507円 ( 44,558円 )	4日目
40,507円 ( 44,558円 )	4日目
40,507円 ( 44,558円 )	4日目
40,507円 ( 44,558円 )	4日目
47,822円 ( 52,604円 )	4日目
47,822円 ( 52,604円 )	4日目
47,822円 ( 52,604円 )	4日目
53,300円 ( 58,630円 )	4日目
53,300円 ( 58,630円 )	4日目
45,984円 ( 50,582円 )	4日目
45,984円 ( 50,582円 )	4日目
45,984円 ( 50,582円 )	4日目
51,472円 ( 56,619円 )	4日目
51,472円 ( 56,619円 )	4日目
51,472円 ( 56,619円 )	4日目
51,472円 ( 56,619円 )	4日目
51,472円 ( 56,619円 )	4日目
51,472円 ( 56,619円 )	4日目
57,537円 ( 63,291円 )	4日目
57,537円 ( 63,291円 )	4日目
53,577円 ( 58,935円 )	4日目
53,577円 ( 58,935円 )	4日目
53,577円 ( 58,935円 )	4日目
69,753円 ( 76,728円 )	4日目
69,753円 ( 76,728円 )	4日目
129,162円 ( 142,078円 )	4日目

詳細情報

基本情報

基本情報

高トルク・高ねじり剛性・高応答の標準カップリングです。
【特長】
・バックラッシュ0。
・ベローズタイプのフレキシブルカップリングです。
・高トルクに対応できるタイプです。
・ベローズが偏心・偏角・エンドプレイを許容します。
・ミスアライメントがあっても等速回転します。
・サーボモータの1/10テーパ軸にも対応できるアダプタタイプMKM-ACを標準化。
【用途】
・XYステージ／工作機械／搬送装置などに。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
平行キー
軸穴に適合する平行キーです。
鍋屋バイテック
MFB／MFBS フレキシブルカップリングベローズタイプ
鍋屋バイテック製の標準ベローズカップリングです。
三木プーリ
バウマンミニフレックス ZG・LMモデル
三木プーリ製の標準ベローズカップリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MKM フレキシブルカップリングベローズタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

位置決め精度を求められる場合におすすめしています。また，サーボモータの1/10テーパ軸にも対応できるアダプタタイプMKM-ACを標準化しております。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。（標準軸穴径の35Mのみ軸径の推奨寸法許容差は、＋0.010～0になります。）

この商品を見た人は、こんな商品も見ています

	今見ている商品 MKM フレキシブルカップリングベローズタイプ	ベローズカップリングコレットタイプステンレス製	ベローフレックス（樹脂ベローズカップリング）CHPモデル	ベローズカップリング NBタイプリン青銅製	MFB／MFBS フレキシブルカップリングベローズタイプ	ミニチュア・ベローズ・カップリング MBCシリーズ
メーカー	鍋屋バイテック	日本ミニチュアカップリング	三木プーリ	日本ミニチュアカップリング	鍋屋バイテック	マイティ
通常価格	24,209円-	7,610円	2,868円 -	2,802円 -	1,987円 -	13,658円 -
通常出荷日	4日目	3日目	在庫品1日目〜	2日目〜	在庫品1日目〜	6日目〜
種類	ベローズタイプ	ベローズカップリング	ベローズタイプ	ベローズカップリング	ベローズタイプ	ベローズタイプ
許容ミスアラインメント	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心
許容偏角(deg)	2	2	10	1.5	-	-
特性	高捻り剛性 / 高トルク / バックラッシ0	高ネジレ剛性 / ゼロバックラッシュ / コンパクト	高精度 / バックラッシ0 / 低慣性モーメント / 振動吸収	高ネジレ剛性 / ゼロバックラッシュ / コンパクト	バックラッシ0	高捻り剛性 / 高精度 / バックラッシ0 / 低慣性モーメント / 小型
許容偏心範囲(mm)	0.02～0.2	0.02～0.2	0.41～1.0	0.02～0.2	0.02～0.2	-
