鍋屋バイテック

ウレタン付ストッパスクリュー SUS

カタログ |

通常単価(税別): 1,011円～1,382円

税込単価: 1,112円～1,520円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

ウレタン製のパッドが接着したストッパスクリュー。【特長】・衝撃をウレタンが吸収。・ロックナットが付属。...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ウレタン付ストッパスクリューの外観

ウレタン付ストッパスクリューの寸法図

（単位：mm）

品番	M（並目）	ピッチ	t	L₁	D₁	B	C（約）	B₁	T	h	d₁	質量（g）
SUS-M4	M4	0.7	4.5	0.5	3.1	7	8.1	2	2.4	3	1.6	1.6-3.1
SUS-M5	M5	0.8	4.5	0.5	4	8	9.2	2.5	3.2	3	2.2	3-6.1
SUS-M6	M6	1	4.5	0.5	4.8	10	11.5	3	3.6	3	2.6	5.6-11
SUS-M8	M8	1.25	5.5	0.5	6.5	13	15	4	5	4	5.1	13-20
SUS-M10	M10	1.5	5.5	0.5	8.3	17	19.6	5	6	4	6.9	21-31

品番	L（mm）
品番	10	15	20	25	30	35	40	45	50	60
SUS-M4	●	●	●	●	●	●	-	-	-	-
SUS-M5	●	●	●	●	●	●	●	-	-	-
SUS-M6	-	●	●	●	●	●	●	-	●	-
SUS-M8	-	-	-	●	●	●	●	●	●	-
SUS-M10	-	-	-	-	●	●	●	●	●	●

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

本体ねじ径M

(mm)

本体ねじ部長さ

(mm)

パッド径

(mm)

最小発注数量

4	10	3.1	1個
4	15	3.1	1個
4	20	3.1	1個
4	25	3.1	1個
4	30	3.1	1個
4	35	3.1	1個
5	10	4	1個
5	15	4	1個
5	20	4	1個
5	25	4	1個
5	30	4	1個
5	35	4	1個
5	40	4	1個
6	15	4.8	1個
6	20	4.8	1個
6	35	4.8	1個
6	40	4.8	1個
6	50	4.8	1個
8	25	6.5	1個
8	30	6.5	1個
8	40	6.5	1個
8	45	6.5	1個
8	50	6.5	1個
10	30	8.3	1個
10	60	8.3	1個

通常単価(税別) (税込単価)	通常出荷日

1,233円 ( 1,356円 )	在庫品1日目当日出荷可能
1,214円 ( 1,335円 )	在庫品1日目当日出荷可能
1,233円 ( 1,356円 )	在庫品1日目当日出荷可能
1,011円 ( 1,112円 )	在庫品1日目当日出荷可能
1,214円 ( 1,335円 )	在庫品1日目当日出荷可能
1,011円 ( 1,112円 )	在庫品1日目当日出荷可能
1,242円 ( 1,366円 )	在庫品1日目当日出荷可能
1,225円 ( 1,348円 )	在庫品1日目当日出荷可能
1,225円 ( 1,348円 )	在庫品1日目当日出荷可能
1,084円 ( 1,192円 )	在庫品1日目当日出荷可能
1,225円 ( 1,348円 )	9日目
1,191円 ( 1,310円 )	3日目
1,191円 ( 1,310円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,281円 ( 1,409円 )	在庫品1日目当日出荷可能
1,191円 ( 1,310円 )	4日目
1,191円 ( 1,310円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,362円 ( 1,498円 )	在庫品1日目当日出荷可能
1,189円 ( 1,308円 )	在庫品1日目当日出荷可能
1,247円 ( 1,372円 )	在庫品1日目当日出荷可能
1,382円 ( 1,520円 )	在庫品1日目当日出荷可能
1,325円 ( 1,458円 )	在庫品1日目当日出荷可能
1,378円 ( 1,516円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ウレタン製のパッドが接着したストッパスクリュー。
【特長】
・衝撃をウレタンが吸収。
・ロックナットが付属。
【用途】
・ワークの位置ぎめ、ストッパなどの用途に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

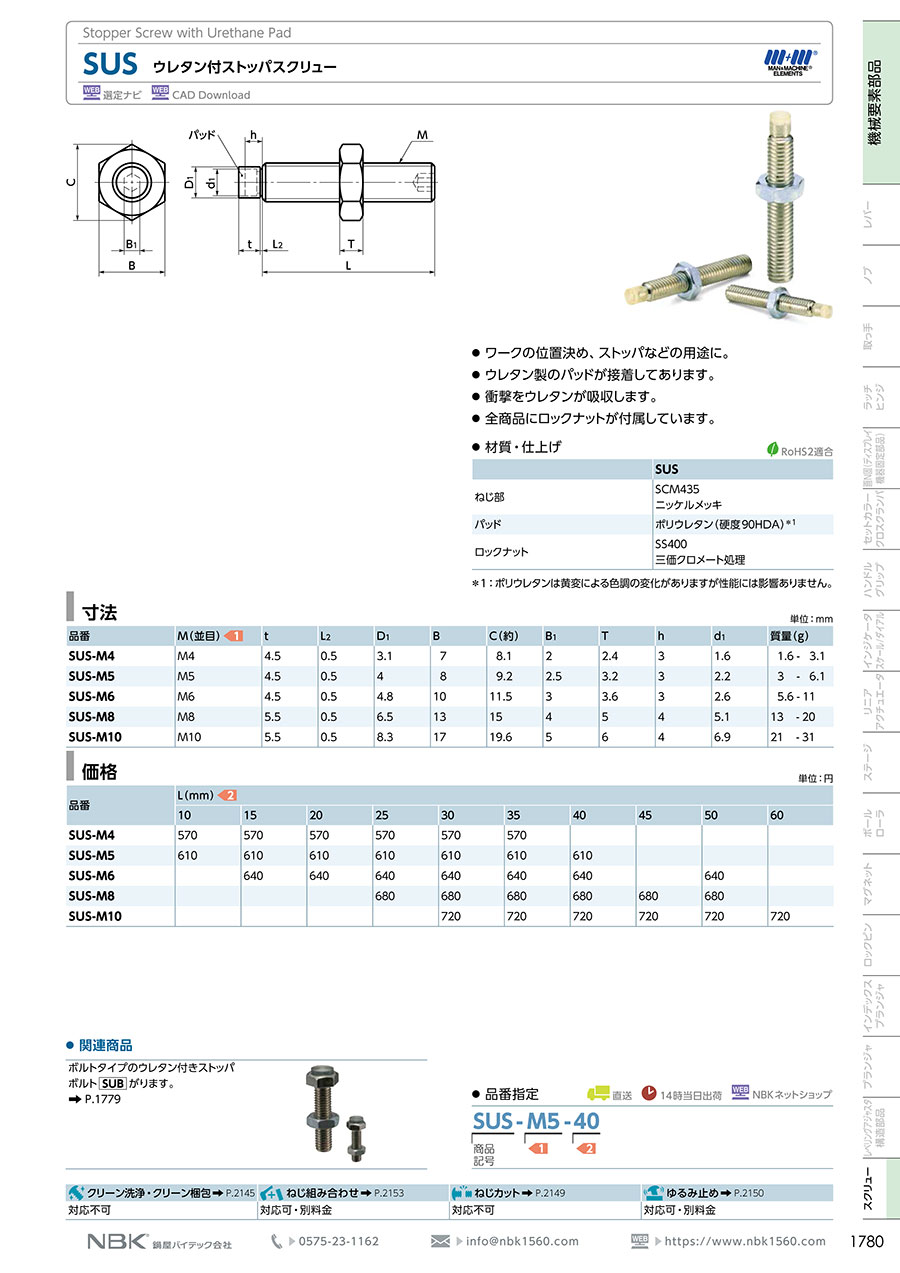

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ウレタン付ストッパスクリュー SUSのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ウレタン付ストッパスクリュー SUS	ウレタン付ストッパボルト SUB	ストッパボルト SSB-A	ストッパスクリュー	【クリーン洗浄品】ストッパスクリュー	ウレタン付ストッパボルト　六角穴付ボルトタイプ
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	ミスミ	ミスミ	ミスミ
通常価格	1,011円-	1,094円 -	730円 -	510円 -	-	445円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	3日目	在庫品1日目
本体材質	SCM435	SS400	S45C	-	-	-
本体表面処理	ニッケルメッキ	ニッケルメッキ	四三酸化鉄皮膜(黒)	-	-	-
パッド材質	ポリウレタン（硬度90HDA）	-	-	-	-	-
ロックナット材質	SS400（三価クロメート処理）	-	-	-	-	-
