鍋屋バイテック

プラスティック取っ手 UUDF

Name: プラスティック取っ手 UUDF
Brand: 鍋屋バイテック
SKU: 221000130920
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 1,318円～1,987円

税込単価: 1,450円～2,186円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

カラー樹脂取っ手です。【特長】・ユニバーサルデザインの7原則に配慮して設計です。握りやすく、力がかかり...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

鍋屋バイテック

プラキャビネット取っ手 UPC

通常価格(税別)： 856円 (税込価格：942円)

通常出荷日：在庫品1日目

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

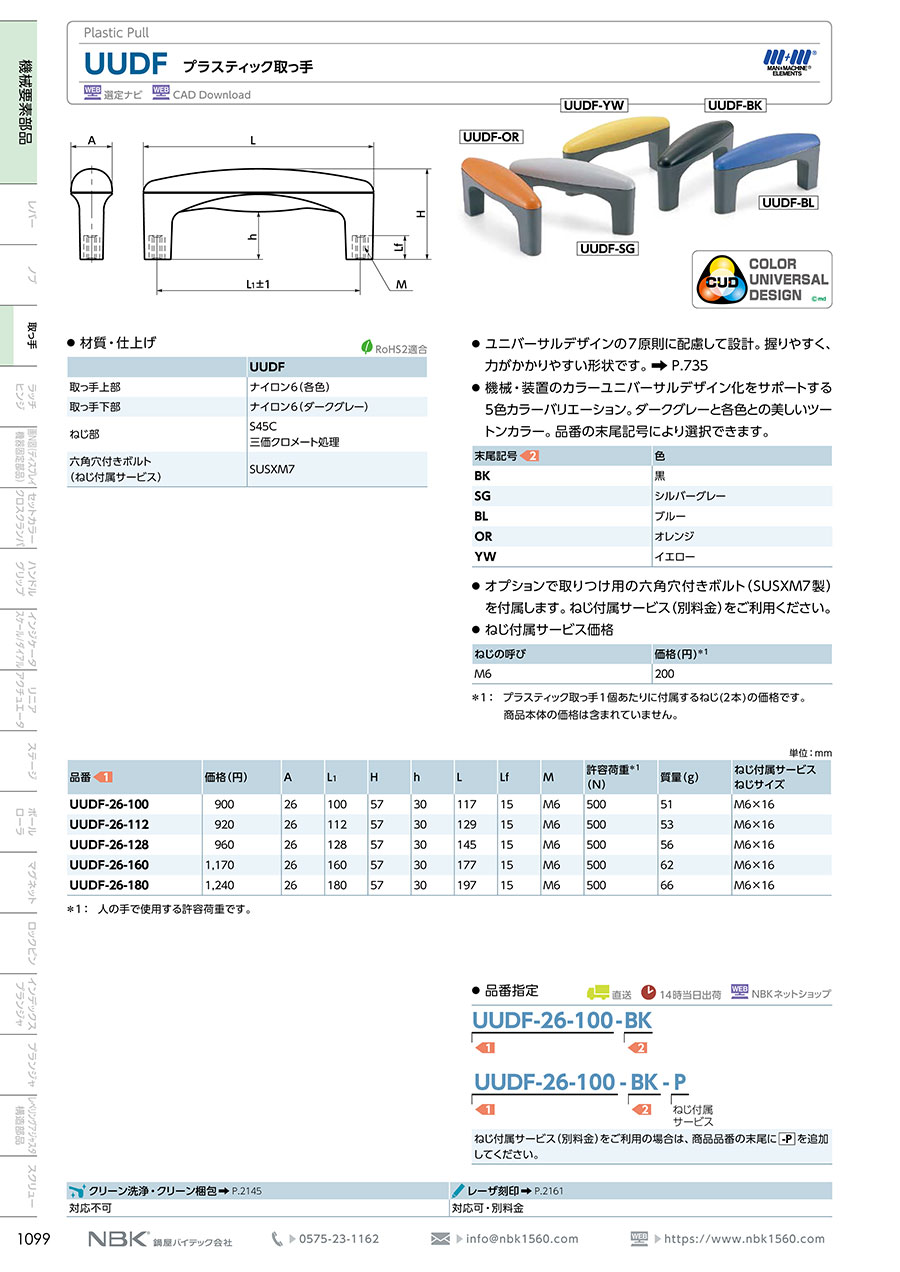

カタログ

商品情報

外形図

形状図

製品仕様

外観

末尾記号	色
BK	黒
SG	シルバーグレー
BL	ブルー
OR	オレンジ
YW	イエロー

材質・仕上げ

-	UUDF
取っ手上部	ナイロン6（各色）
取っ手下部	ナイロン6（ダークグレー）
ねじ部	S45C 三価クロメート処理

規格表

型番	M	Lf	H	h	A	L	L₁	質量（g）	許容荷重^*1 （N）	本体カラー
UUDF-26×100-BK	M6	15	57	30	26	117	100	51	500	BK
UUDF-26×100-BL	M6	15	57	30	26	117	100	51	500	BL
UUDF-26×100-OR	M6	15	57	30	26	117	100	51	500	OR
UUDF-26×100-SG	M6	15	57	30	26	117	100	51	500	SG
UUDF-26×100-YW	M6	15	57	30	26	117	100	51	500	YW
UUDF-26×112-BK	M6	15	57	30	26	129	112	53	500	BK
UUDF-26×112-BL	M6	15	57	30	26	129	112	53	500	BL
UUDF-26×112-OR	M6	15	57	30	26	129	112	53	500	OR
UUDF-26×112-SG	M6	15	57	30	26	129	112	53	500	SG
UUDF-26×112-YW	M6	15	57	30	26	129	112	53	500	YW
UUDF-26×128-BK	M6	15	57	30	26	145	128	56	500	BK
UUDF-26×128-BL	M6	15	57	30	26	145	128	56	500	BL
UUDF-26×128-OR	M6	15	57	30	26	145	128	56	500	OR
UUDF-26×128-SG	M6	15	57	30	26	145	128	56	500	SG
UUDF-26×128-YW	M6	15	57	30	26	145	128	56	500	YW
UUDF-26×160-BK	M6	15	57	30	26	177	160	62	500	BK
UUDF-26×160-BL	M6	15	57	30	26	177	160	62	500	BL
UUDF-26×160-OR	M6	15	57	30	26	177	160	62	500	OR
UUDF-26×160-SG	M6	15	57	30	26	177	160	62	500	SG
UUDF-26×160-YW	M6	15	57	30	26	177	160	62	500	YW
UUDF-26×180-BK	M6	15	57	30	26	197	180	66	500	BK
UUDF-26×180-BL	M6	15	57	30	26	197	180	66	500	BL
UUDF-26×180-OR	M6	15	57	30	26	197	180	66	500	OR
UUDF-26×180-SG	M6	15	57	30	26	197	180	66	500	SG
UUDF-26×180-YW	M6	15	57	30	26	197	180	66	500	YW

*1人の手で使用する許容荷重です。

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

色

RoHS2（10物質）?

最小発注数量

～100	100	BK(ダークグレー+黒)	対応	1個
～100	100	BL(ダークグレー+ブルー)	対応	1個
～100	100	OR(ダークグレー+オレンジ)	対応	1個
～100	100	SG(ダークグレー+シルバーグレー)	対応	1個
～100	100	YW(ダークグレー+イエロー)	対応	1個
101～150	112	BK(ダークグレー+黒)	対応	1個
101～150	112	BL(ダークグレー+ブルー)	対応	1個
101～150	112	OR(ダークグレー+オレンジ)	対応	1個
101～150	112	SG(ダークグレー+シルバーグレー)	対応	1個
101～150	112	YW(ダークグレー+イエロー)	対応	1個
101～150	128	BK(ダークグレー+黒)	対応	1個
101～150	128	BL(ダークグレー+ブルー)	対応	1個
101～150	128	OR(ダークグレー+オレンジ)	対応	1個
101～150	128	SG(ダークグレー+シルバーグレー)	対応	1個
101～150	128	YW(ダークグレー+イエロー)	対応	1個
151～200	160	BK(ダークグレー+黒)	対応	1個
151～200	160	BL(ダークグレー+ブルー)	対応	1個
151～200	160	OR(ダークグレー+オレンジ)	対応	1個
151～200	160	SG(ダークグレー+シルバーグレー)	対応	1個
151～200	160	YW(ダークグレー+イエロー)	対応	1個
151～200	180	BK(ダークグレー+黒)	対応	1個
151～200	180	BL(ダークグレー+ブルー)	対応	1個
151～200	180	OR(ダークグレー+オレンジ)	対応	1個
151～200	180	SG(ダークグレー+シルバーグレー)	対応	1個
151～200	180	YW(ダークグレー+イエロー)	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,472円 ( 1,619円 )	4日目
1,575円 ( 1,733円 )	4日目
1,479円 ( 1,627円 )	在庫品1日目当日出荷可能
1,318円 ( 1,450円 )	4日目
1,543円 ( 1,697円 )	4日目
1,377円 ( 1,515円 )	在庫品1日目当日出荷可能
1,478円 ( 1,626円 )	4日目
1,552円 ( 1,707円 )	4日目
1,355円 ( 1,491円 )	4日目
1,478円 ( 1,626円 )	4日目
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能
1,424円 ( 1,566円 )	4日目
1,484円 ( 1,632円 )	4日目
1,484円 ( 1,632円 )	在庫品1日目当日出荷可能
1,552円 ( 1,707円 )	4日目
1,828円 ( 2,011円 )	在庫品1日目当日出荷可能
1,706円 ( 1,877円 )	4日目
1,706円 ( 1,877円 )	4日目
1,706円 ( 1,877円 )	4日目
1,792円 ( 1,971円 )	4日目
1,944円 ( 2,138円 )	在庫品1日目当日出荷可能
1,987円 ( 2,186円 )	4日目
1,893円 ( 2,082円 )	4日目
1,893円 ( 2,082円 )	4日目
1,797円 ( 1,977円 )	4日目

詳細情報

基本情報

基本情報

カラー樹脂取っ手です。
【特長】
・ユニバーサルデザインの7原則に配慮して設計です。握りやすく、力がかかりやすい形状です。
・機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーションです。ダークグレーと各色との美しいツートンカラーです。品番の末尾記号により選択できます。
・SG：ダークグレー＋シルバーグレー。
・BK：ダークグレー＋ブラック。
・OR：ダークグレー＋オレンジ。
・BL：ダークグレー＋ブルー。
・YW：ダークグレー＋イエロー。
【用途】
・装置全般。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
ローレットノブ KNM／KNMS／KNF／KNFS
豊富なねじサイズのローレットノブ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プラスティック取っ手 UUDFのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

望遠鏡に使用

満足度：5.02019/07/24

望遠鏡を持ち運ぶ際の取手として使用しています。握りやすく、持ちやすい大きさでしたので選定しました。フィット感もあり、お客...もっと読む
