鍋屋バイテック

ステンレス取っ手 TGY／TG

Name: ステンレス取っ手 TGY／TG
Brand: 鍋屋バイテック
SKU: 221000130908
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 667円～2,250円

税込単価: 734円～2,475円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

ステンレス製の取っ手です。【特長】・商品記号により、おねじ・めねじが選択できます。TGY：おねじ、TG...

詳細を確認

55.0

座金LY-N）と組み合わせて使用してください。（＊座金は付属していません。）

よく一緒に見られています

鍋屋バイテック

座金 LY

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

U取っ手 UNF／UNFS

通常価格(税別)： 404円 (税込価格：444円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TGの寸法図

TGYの寸法図

製品仕様

材質・仕上げ

	TG
本体	SUS303 パフ研磨

規格表

TG

型番	M	Lf	H	h	L	L₁	質量（g）	許容荷重^*1 （N）	適用座金
TG-24	M2.6	7	22	18	24	20	4.5	1,000	-
TG-46	M4	7	22	16	46	40	14	1,000	LY-10-N
TG-66	M4	7	22	16	66	60	18.5	1,000	LY-10-N
TG-86	M4	10	30	24	86	80	26	1,000	LY-10-N
TG-108	M5	10	35	27	108	100	55.5	1,000	LY-12-N
TG-110	M5	11	30	20	110	100	82	1,000	LY-16-N
TG-128	M5	10	40	32	128	120	68	1,000	LY-12-N
TG-130	M6	11	40	30	130	120	104	1,000	LY-16-N

TGY

型番	M	Lm	H	ｈ	A	L	L₁	質量（g）	許容荷重^*1 （N）	適用座金
TGY-86	M4	10	30	24	6	86	80	30	1,000	LY-10
TGY-108	M5	10	35	27	8	108	100	62	1,000	LY-12
TGY-110	M5	11	30	20	10	110	100	89	1,000	LY-16A
TGY-128	M5	10	40	32	8	128	120	74	1,000	LY-12
TGY-130	M6	11	40	30	10	130	120	114	1,000	LY-16

*1：人の手で使用する許容荷重です。

型番リスト

表示件数

型番

取付方法

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

RoHS2（10物質）?

最小発注数量

めねじ	～100	20	～25	22	～9.9	4	対応	1個
めねじ	～100	40	～25	22	～9.9	6	対応	1個
めねじ	～100	60	～25	22	～9.9	6	対応	1個
めねじ	～100	80	25.1～35	30	～9.9	6	対応	1個
めねじ	～100	100	25.1～35	35	～9.9	8	対応	1個
めねじ	～100	100	25.1～35	30	10～10.9	10	対応	1個
めねじ	101～150	120	35.1～40	40	～9.9	8	対応	1個
めねじ	101～150	120	35.1～40	40	10～10.9	10	対応	1個
おねじ	～100	80	25.1～35	30	～9.9	6	対応	1個
おねじ	～100	100	25.1～35	35	～9.9	8	対応	1個
おねじ	～100	100	25.1～35	30	10～10.9	10	対応	1個
おねじ	101～150	120	35.1～40	40	～9.9	8	対応	1個
おねじ	101～150	120	35.1～40	40	10～10.9	10	対応	1個

通常単価(税別) (税込単価)	通常出荷日

667円 ( 734円 )	在庫品1日目当日出荷可能
957円 ( 1,053円 )	在庫品1日目当日出荷可能
855円 ( 941円 )	在庫品1日目当日出荷可能
841円 ( 925円 )	在庫品1日目当日出荷可能
1,217円 ( 1,339円 )	在庫品1日目当日出荷可能
1,842円 ( 2,026円 )	4日目
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
2,132円 ( 2,345円 )	在庫品1日目当日出荷可能
1,166円 ( 1,283円 )	3日目
1,475円 ( 1,623円 )	3日目
2,141円 ( 2,355円 )	4日目
1,809円 ( 1,990円 )	在庫品1日目当日出荷可能
2,232円 ( 2,455円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ステンレス製の取っ手です。
【特長】
・商品記号により、おねじ・めねじが選択できます。TGY：おねじ、TG：めねじ。
【用途】
・ドアやパネルなどの持ち手として。

ご注意

座金LY-N）と組み合わせて使用してください。（＊座金は付属していません。）

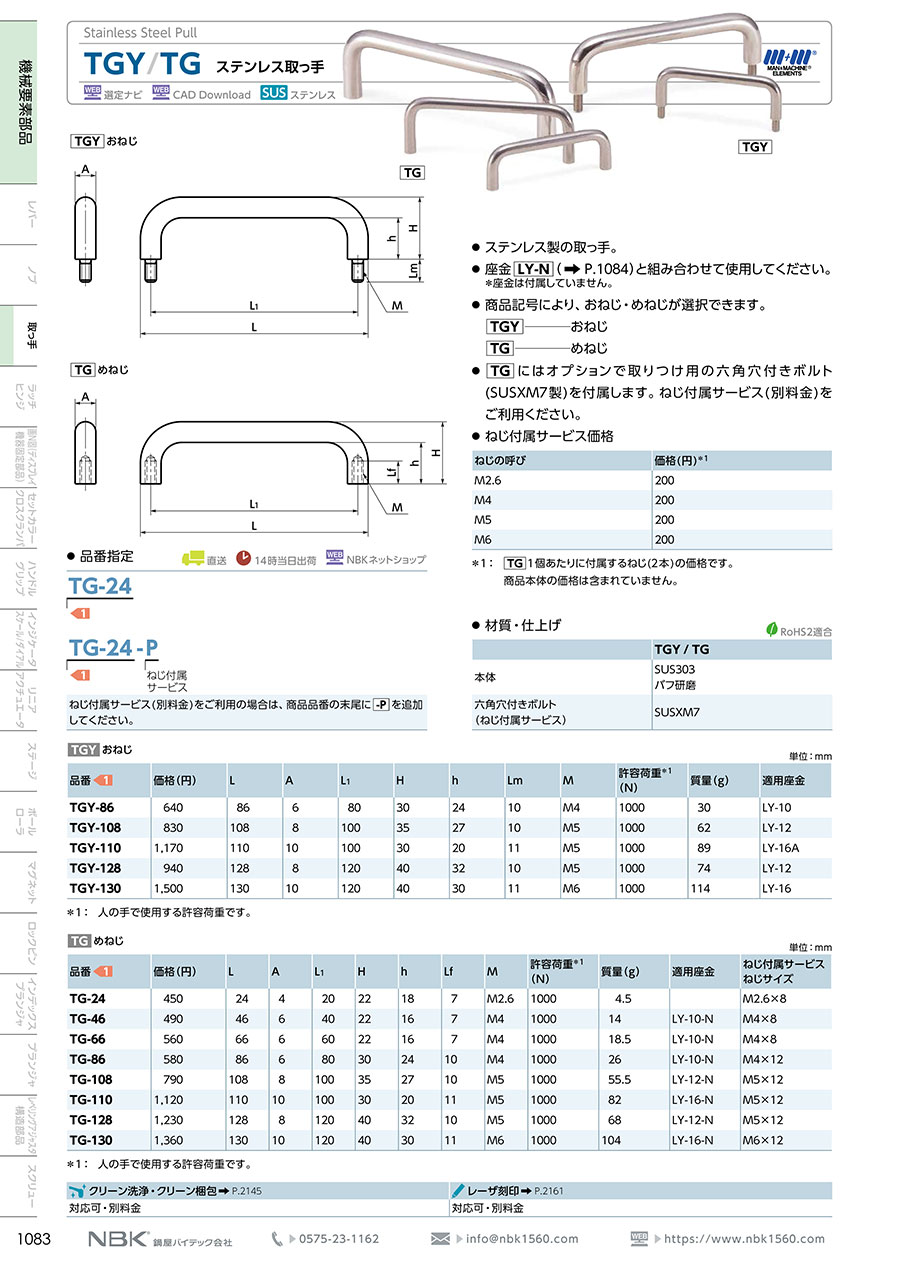

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
U取っ手 UNF／UNFS
スティール製とステンレス製の２タイプ。ステンレス製は<br/>耐蝕性にすぐれたSUS304を使用しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス取っ手 TGY／TGのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品の取っ手

満足度：5.02019/05/21

製品に合わせてサイズ材質を選ぶ事ができ、価格も安く問題なく使用できました。
