プラクランプレバー LUDMS（おねじ）／LUDFS（めねじ）
- 通常単価(税別)
- 1,085円～3,529円
- 税込単価
- 1,194円～3,882円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・ダブルアームタイプのプラスティック製クランプレバー。・ユニバーサルデザインの7原則に配慮して...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ※止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
未確定：候補が299型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

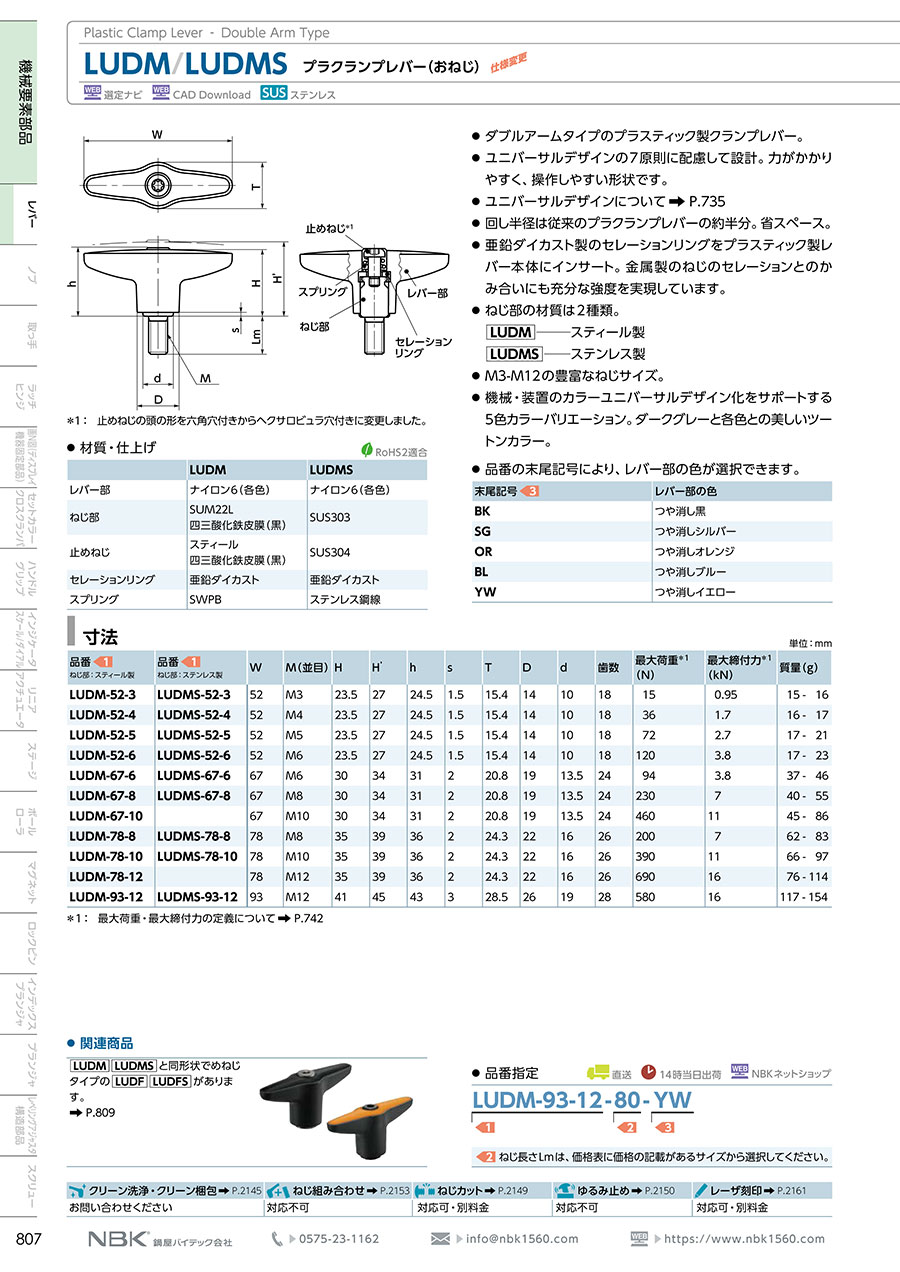

外形図
おねじ
めねじ
製品仕様
LUDMS
LUDFS
- M3-M12の豊富なねじサイズ。
- 型番の末尾記号により、レバー部の色が選択が可能。
- 機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーション。ダークグレーと各色との美しいツートンカラー。
| 末尾記号 | レバー部の色 |
|---|---|
| BK | つや消し黒 |
| SG | つや消しシルバー |
| OR | つや消しオレンジ |
| BL | つや消しブルー |
| YW | つや消しイエロー |
材質・仕上げ
| - | LUDMS／LUDFS |
|---|---|
| レバー部 | ナイロン6（各色） |
| ねじ部 | SUS303 |
| 止めねじ | SUS303 |
| セレーションリング | 亜鉛ダイカスト |
| スプリング | ステンレス鋼線 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,211円 ( 1,332円 ) | 在庫品1日目当日出荷可能 |
1,215円 ( 1,337円 ) | 4日目 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,285円 ( 1,414円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,215円 ( 1,337円 ) | 4日目 |
1,614円 ( 1,775円 ) | 在庫品1日目当日出荷可能 |
1,545円 ( 1,700円 ) | 4日目 |
1,751円 ( 1,926円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 4日目 |
1,545円 ( 1,700円 ) | 4日目 |
1,537円 ( 1,691円 ) | 在庫品1日目当日出荷可能 |
1,545円 ( 1,700円 ) | 4日目 |
1,614円 ( 1,775円 ) | 在庫品1日目当日出荷可能 |
1,545円 ( 1,700円 ) | 4日目 |
1,545円 ( 1,700円 ) | 4日目 |
1,891円 ( 2,080円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 4日目 |
1,955円 ( 2,151円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 4日目 |
1,760円 ( 1,936円 ) | 4日目 |
2,024円 ( 2,226円 ) | 在庫品1日目当日出荷可能 |
1,878円 ( 2,066円 ) | 4日目 |
1,760円 ( 1,936円 ) | 4日目 |
1,760円 ( 1,936円 ) | 4日目 |
2,244円 ( 2,468円 ) | 在庫品1日目当日出荷可能 |
2,314円 ( 2,545円 ) | 4日目 |
2,314円 ( 2,545円 ) | 4日目 |
2,314円 ( 2,545円 ) | 4日目 |
2,314円 ( 2,545円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,326円 ( 1,459円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
1,200円 ( 1,320円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ダブルアームタイプのプラスティック製クランプレバー。
・ユニバーサルデザインの7原則に配慮して設計。力がかかりやすく、操作しやすい形状。
・回し半径は従来のプラクランプレバーの約半分。省スペース。
・亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。
・金属製のねじのセレーションとのかみ合いにも充分な強度を実現している。
【用途】
・ワークの位置調整後の締めつけに。
・頻繁に開け閉めするアプリケーションに最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ※止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
カタログ
商品担当おすすめ
プラクランプレバー LUDMS（おねじ）／LUDFS（めねじ）のレビュー
スリ割りシャフト用クランプのレバーに使用
5
5.02021/11/27
多回転して締め付けるにはこの形状が使いやすい。
鍋屋バイテックの物は高品質で多用しています。
