鍋屋バイテック

回転グリップ GRP／GRPS

Name: 回転グリップ GRP／GRPS
Brand: 鍋屋バイテック
SKU: 221000130391
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 1,255円～3,803円

税込単価: 1,381円～4,183円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

プラスチック製の回転グリップ。【特長】・六角穴による裏側からの取りつけ方式。・ねじ部はスティール製とス...

詳細を確認

55.0

よく一緒に見られています

鍋屋バイテック

回転グリップ GTR

通常価格(税別)： 255円 (税込価格：281円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

プラスティックグリップレバー LRG／LRGS

通常価格(税別)： 842円 (税込価格：926円)

通常出荷日：在庫品1日目

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

■仕様

ねじ部はスティール製（GRP）とステンレス製（GRPS）の2種類。

■材質

GRP （グリップ部）フェノール樹脂（黒）（ねじ部）SUM22L、三価クロメート処理
GRPS （グリップ部）フェノール樹脂（黒）（ねじ部）SUS303

規格表

単位：mm

型番ねじ部：スティール製	型番ねじ部：ステンレス製	D	M	Lm	d	d₁	H	h	A	B	質量（g）
GRP-14-M6	-	14	M6	10	11	8	28.5	28	0.5	3	13
GRP-18-M6	GRPS-18-M6	18	M6	12	15	10	42.5	40	2.5	3	29
GRP-21-M6	GRPS-21-M6	21	M6	13	17	10	52.5	50	2.5	3	42
GRP-21-M8	-	21	M8	13	17	10	52.5	50	2.5	4	44
GRP-22-M8	-	22	M8	13	18	10	58.5	56	2.5	4	47
GRP-23-M8	GRPS-23-M8	23	M8	14	19	13	67.5	65	2.5	4	81
GRP-23-M10	-	23	M10	14	19	13	67.5	65	2.5	5	84
GRP-26-M10	GRPS-26-M10	26	M10	16	21	13	82.5	80	2.5	5	109
GRP-28-M10	GRPS-28-M10	28	M10	16	22	13	92.5	90	2.5	5	125
GRP-31-M12	GRPS-31-M12	31	M12	20	25	14	104.5	102	2.5	6	175

型番リスト

表示件数

型番

ねじの呼び

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

グリップ長さ【範囲選択】

(mm)

グリップ長さ

(mm)

取付部材質

取付部詳細材質

取付部表面処理

全長

(mm)

RoHS?

最小発注数量

M6	～19.9	14	～30	28	[スチール] SUM21	SUM21	三価クロメート処理	28.5	10	1個
M6	～19.9	18	30.1～50	40	[スチール] SUM21	SUM21	三価クロメート処理	42.5	10	1個
M6	20～24.9	21	30.1～50	50	[スチール] SUM21	SUM21	三価クロメート処理	52.5	10	1個
M8	20～24.9	22	50.1～70	56	[スチール] SUM21	SUM21	三価クロメート処理	58.5	10	1個
M8	20～24.9	23	50.1～70	65	[スチール] SUM21	SUM21	三価クロメート処理	67.5	10	1個
M10	20～24.9	23	50.1～70	65	[スチール] SUM21	SUM21	三価クロメート処理	67.5	10	1個
M10	25～29.9	26	70.1～100	80	[スチール] SUM21	SUM21	三価クロメート処理	82.5	10	1個
M10	25～29.9	28	70.1～100	90	[スチール] SUM21	SUM21	三価クロメート処理	92.5	10	1個
M12	30～	31	100.1～	102	[スチール] SUM21	SUM21	三価クロメート処理	104.5	10	1個
M6	～19.9	18	30.1～50	40	[ステンレス] SUS303	SUS303	なし	42.5	10	1個
M6	20～24.9	21	30.1～50	50	[ステンレス] SUS303	SUS303	なし	52.5	10	1個
M8	20～24.9	23	50.1～70	65	[ステンレス] SUS303	SUS303	なし	67.5	10	1個
M10	25～29.9	26	70.1～100	80	[ステンレス] SUS303	SUS303	なし	82.5	10	1個
M10	25～29.9	28	70.1～100	90	[ステンレス] SUS303	SUS303	なし	92.5	10	1個
M12	30～	31	100.1～	102	[ステンレス] SUS303	SUS303	なし	104.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,286円 ( 1,415円 )	在庫品1日目当日出荷可能
1,273円 ( 1,400円 )	4日目
1,255円 ( 1,381円 )	在庫品1日目当日出荷可能
1,531円 ( 1,684円 )	4日目
1,458円 ( 1,604円 )	在庫品1日目当日出荷可能
1,771円 ( 1,948円 )	4日目
1,974円 ( 2,171円 )	在庫品1日目当日出荷可能
1,788円 ( 1,967円 )	在庫品1日目当日出荷可能
3,156円 ( 3,472円 )	在庫品1日目当日出荷可能
1,755円 ( 1,931円 )	4日目
2,015円 ( 2,217円 )	4日目
2,590円 ( 2,849円 )	4日目
2,611円 ( 2,872円 )	5日目
3,064円 ( 3,370円 )	4日目
3,803円 ( 4,183円 )	4日目

詳細情報

基本情報

基本情報

プラスチック製の回転グリップ。
【特長】
・六角穴による裏側からの取りつけ方式。
・ねじ部はスティール製とステンレス製を標準化。
【用途】
・ハンドルの持ち手として。

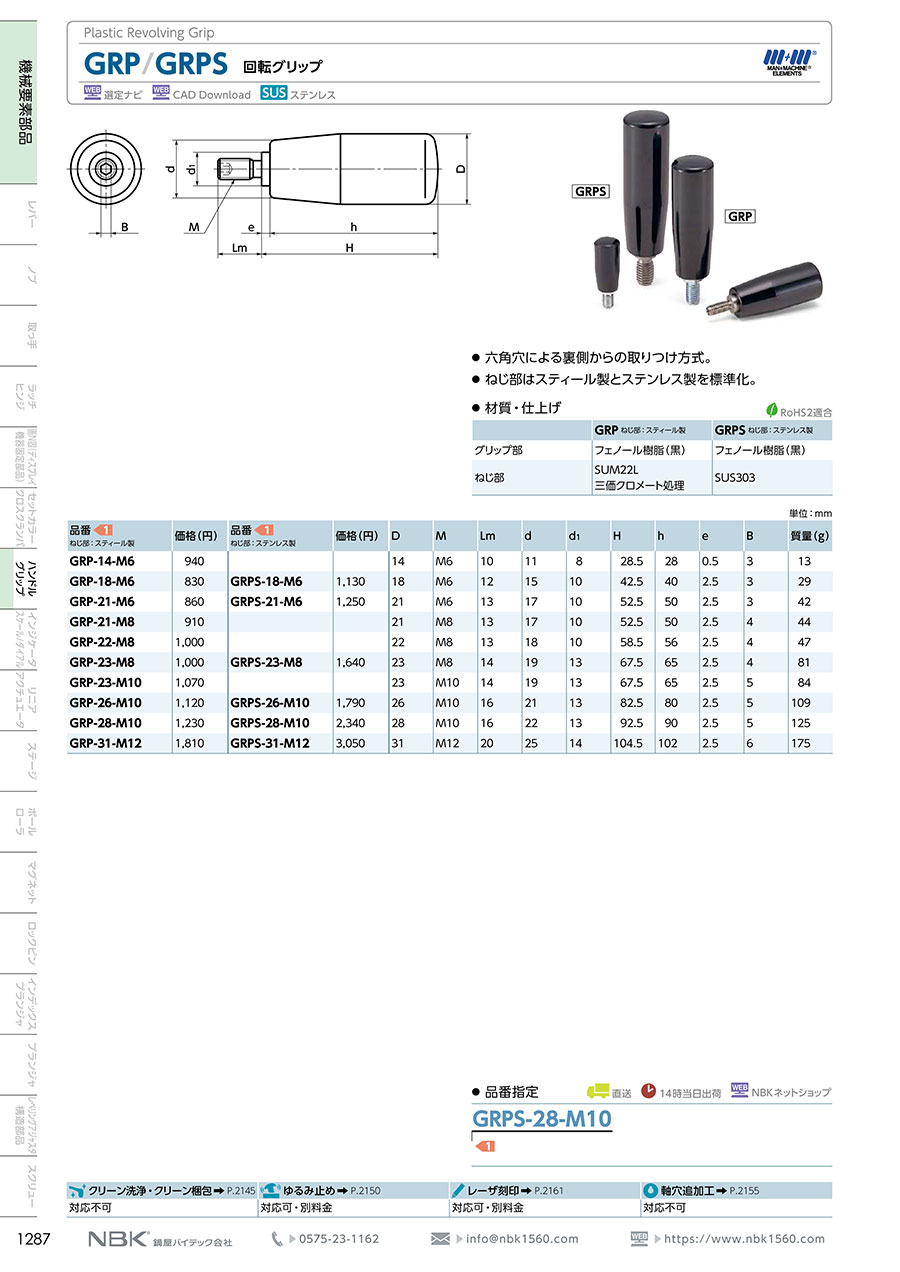

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
ナイロン回転グリップ_GNM
材質がナイロン6の回転グリップです。<br/>握りやすい形状です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
