回転グリップ GDP／GDPS／GDPA
- 通常単価(税別)
- 1,191円～4,895円
- 税込単価
- 1,310円～5,385円
通常出荷日：4日目
樹脂製回転グリップ。【特長】・回転グリップのニューモデル。・六角穴による裏側からの取りつけ方式。・グリ...
詳細を確認
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
六角穴による裏側からの取りつけ方式
GDPの寸法図
GDPの寸法図
| 品番 | D | M | Lm | d | d1 | H | h | e | B | h1 | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GDP-16-M6 | 16 | M6 | 12 | 13 | 10 | 44 | 41.5 | 2.5 | 3 | 15 | 30 |
| GDP-18-M6 | 18 | M6 | 13 | 14.5 | 10 | 58.5 | 56 | 2.5 | 3 | 19 | 35 |
| GDP-18-M8 | 18 | M8 | 13 | 14.5 | 10 | 58.5 | 56 | 2.5 | 4 | 19 | 37 |
| GDP-22-M8 | 22 | M8 | 14 | 18.5 | 14 | 61.5 | 59 | 2.5 | 4 | 21 | 85 |
| GDP-24-M8 | 24 | M8 | 16 | 18.5 | 14 | 76.5 | 74 | 2.5 | 4 | 27 | 95 |
| GDP-22-M10 | 22 | M10 | 14 | 18.5 | 14 | 61.5 | 59 | 2.5 | 5 | 21 | 87 |
| GDP-24-M10 | 24 | M10 | 16 | 18.5 | 14 | 76.5 | 74 | 2.5 | 5 | 27 | 97 |
| GDP-25-M10 | 25 | M10 | 16 | 20 | 16 | 86.5 | 84 | 2.5 | 5 | 30 | 135 |
単位 : mm
材質・仕上げ
| GDP | |
|---|---|
| グリップ部 | ナイロン6 (つや消し黒) |
| ねじ部 | SUM22L 三価クロメート処理 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,191円 ( 1,310円 ) | 4日目 |
1,383円 ( 1,521円 ) | 4日目 |
1,268円 ( 1,395円 ) | 4日目 |
1,364円 ( 1,500円 ) | 4日目 |
1,364円 ( 1,500円 ) | 4日目 |
1,424円 ( 1,566円 ) | 4日目 |
1,462円 ( 1,608円 ) | 4日目 |
1,720円 ( 1,892円 ) | 4日目 |
3,442円 ( 3,786円 ) | 4日目 |
3,499円 ( 3,849円 ) | 4日目 |
3,499円 ( 3,849円 ) | 4日目 |
3,948円 ( 4,343円 ) | 4日目 |
3,948円 ( 4,343円 ) | 4日目 |
4,719円 ( 5,191円 ) | 4日目 |
4,495円 ( 4,945円 ) | 4日目 |
4,895円 ( 5,385円 ) | 4日目 |
1,285円 ( 1,414円 ) | 4日目 |
1,797円 ( 1,977円 ) | 4日目 |
1,647円 ( 1,812円 ) | 4日目 |
1,708円 ( 1,879円 ) | 4日目 |
1,881円 ( 2,069円 ) | 4日目 |
2,134円 ( 2,347円 ) | 4日目 |
2,134円 ( 2,347円 ) | 4日目 |
2,273円 ( 2,500円 ) | 4日目 |
詳細情報
基本情報
樹脂製回転グリップ。
【特長】
・回転グリップのニューモデル。
・六角穴による裏側からの取りつけ方式。
・グリップ部は、プラスティック製とアルミニウム製の二種類がある。
・プラスティック製グリップは、スティール製とステンレス製のねじが選べる。
【用途】
・ハンドル用グリップに。

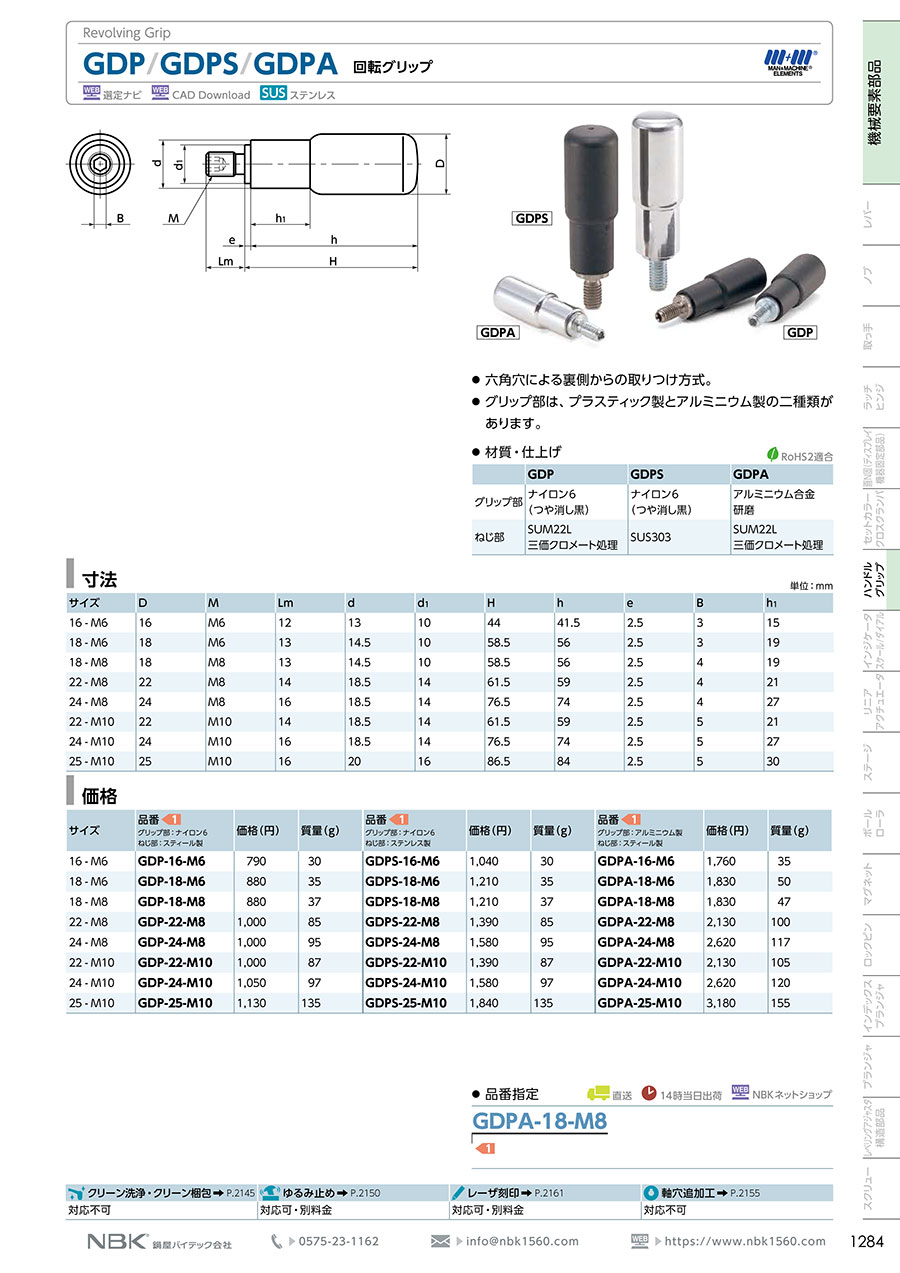

カタログ
