鍋屋バイテック

MHS-C フレキシブルカップリングシングルディスクタイプ

カタログ

通常単価(税別): 7,155円～17,299円

税込単価: 7,871円～19,029円

通常出荷日：4日目

【特長】・バックラッシュ0・ディスクタイプのフレキシブルカップリングです・ステンレスディスクが偏心・偏...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が466型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

バックラッシュ“0”のカップリング

ディスクタイプのフレキシブルカップリング。
ステンレスディスクが偏心・偏角・エンドプレイを許容。
XYステージ、搬送装置などに最適。

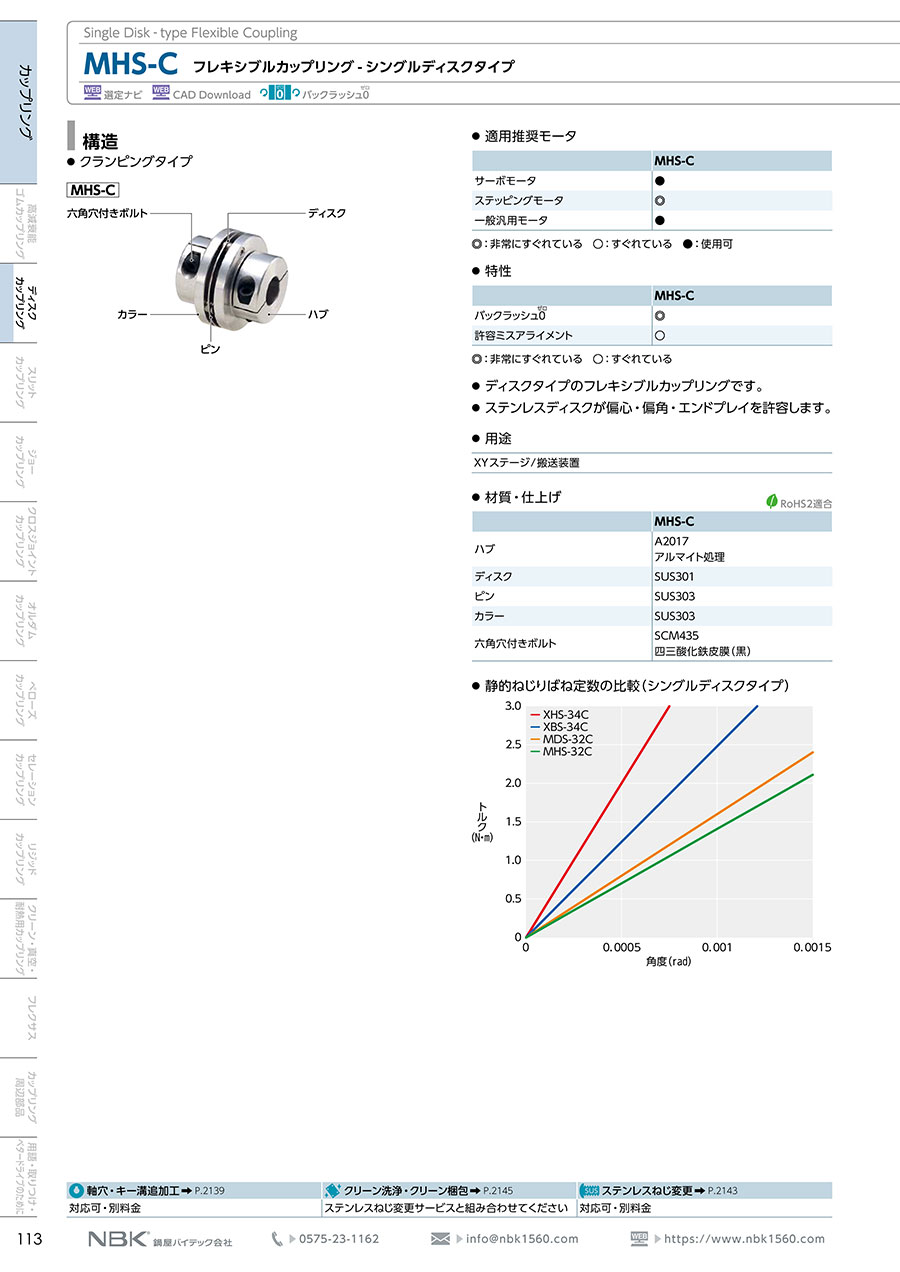

MHSの構造・材質

ハブ A2017、アルマイト処理
ディスク SUS301
ピン SUS303
カラー SUS303
六角穴付きボルト SCM435、四三酸化鉄皮膜（黒）

カップリングの性能

品番	最大軸穴径 (mm)	常用トルク^＊1 (N・m)	最高回転数 (min^-1)	慣性モーメント^＊2 (kg・m²)	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (°)	許容エンドプレイ (mm)	質量^＊2 (g)
MHS-32C	10	2	19000	4.5×10^-6	1300	0.02	1	±0.2	38
MHS-40C	14	4	15000	1.2×10^-5	2800	0.02	1	±0.2	66
MHS-50C	20	7.5	12000	3.7×10^-5	3700	0.02	1	±0.2	120
MHS-63C	25	10	10000	8.4×10^-5	5000	0.02	1	±0.2	190

*1 負荷変動による常用トルクの補正は不要。
*2 最大軸穴径での値。

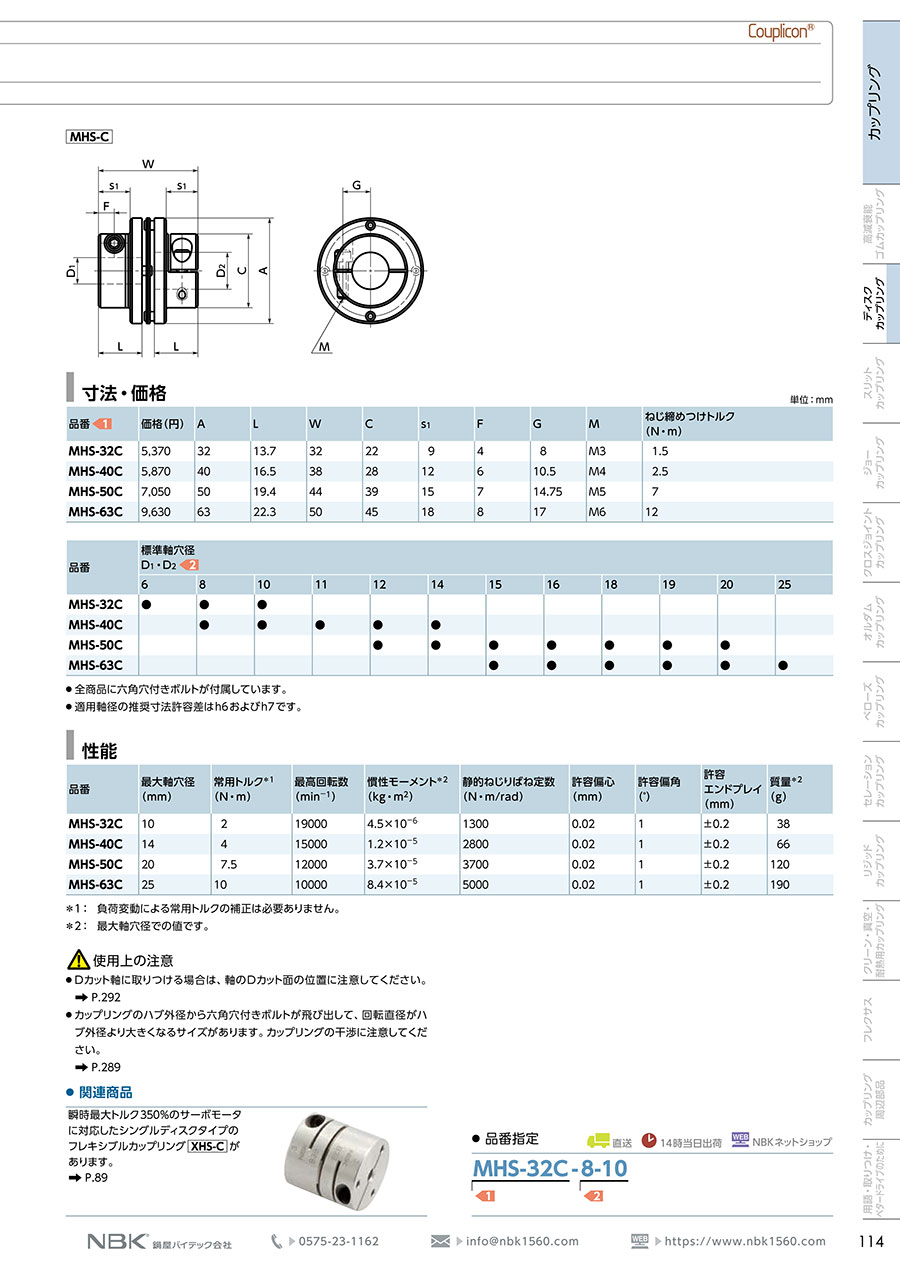

カップリングの寸法

MHSの形状図

品番	A	L	W	C	s1	F	G	M	ねじ締めつけトルク (N・m)
MHS-32C	32	13.7	32	22	9	4	8	M3	1.5
MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5
MHS-50C	50	19.4	44	39	15	7	14.75	M5	7
MHS-63C	63	22.3	50	45	18	8	17	M6	12

寸法（単位 mm）

品番	標準軸穴径 D₁・D₂
品番	6	8	10	11	12	14	15	16	18	19	20	25
MHS-32C	●	●	●
MHS-40C		●	●	●	●	●
MHS-50C					●	●	●	●	●	●	●
MHS-63C							●	●	●	●	●	●

標準軸穴径（単位 mm）
適用軸径の推奨寸法許容差はh6およびh7。

型番リスト

表示件数

...

型番

MHS-32C-9-BT-KT-9-BT-KT

MHS-32C-9-BT-KT-10

MHS-32C-9-BT-KT-10-KT3

MHS-32C-9-BT-KT-10-KT4

MHS-32C-10-10

MHS-32C-10-KT3-10

MHS-32C-10-KT3-10-KT3

MHS-32C-10-KT3-10-KT4

MHS-32C-10-KT4-10

MHS-32C-10-KT4-10-KT4

MHS-40C-9-BT-13-BT-KT

MHS-40C-9-BT-14

MHS-40C-9-BT-14-KT

MHS-40C-9-BT-KT-9-BT

MHS-40C-9-BT-KT-9-BT-KT

MHS-40C-9-BT-KT-10

MHS-40C-9-BT-KT-10-KT3

MHS-40C-9-BT-KT-10-KT4

MHS-40C-9-BT-KT-11

MHS-40C-9-BT-KT-11-KT

MHS-40C-9-BT-KT-12

MHS-40C-9-BT-KT-12-KT

MHS-40C-9-BT-KT-13-BT

MHS-40C-9-BT-KT-13-BT-KT

MHS-40C-9-BT-KT-14

MHS-40C-9-BT-KT-14-KT

MHS-40C-10-10

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容ミスアラインメント

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

仕様

追加工

キー溝

RoHS2（10物質）?

最小発注数量

6	6	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	なし	対応	1個
6	7	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
6	8	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	なし	対応	1個
6	9	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
6	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	なし	対応	1個
7	7	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
7	8	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
7	9	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
7	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
8	8	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	なし	対応	1個
8	9	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
8	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	なし	対応	1個
9	9	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
9	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	なし	対応	1個
9	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	D2穴（3×3）	非対応	1個
9	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	D2穴（4×4）	非対応	1個
9	9	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	D1穴	対応	1個
9	9	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	両側	対応	1個
9	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	D1穴	対応	1個
9	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	両側（D1/D2：3×3）	非対応	1個
9	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	追加工軸穴	両側（D1/D2：4×4）	非対応	1個
10	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	なし	対応	1個
10	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	D1穴（3×3）	非対応	1個
10	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	両側（D1：3×3/D2：3×3）	非対応	1個
10	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	両側（D1：3×3/D2：4×4）	非対応	1個
10	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	D1穴（4×4）	非対応	1個
10	10	1.01～3.00	32	2	32	4.5×10の-6乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	19000	バックラッシ0	標準軸穴	両側（D1：4×4/D2：4×4）	非対応	1個
8	8	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	標準軸穴	なし	対応	1個
8	9	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	なし	対応	1個
8	10	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	標準軸穴	なし	対応	1個
8	11	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	標準軸穴	なし	対応	1個
8	12	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	標準軸穴	なし	対応	1個
8	13	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	なし	対応	1個
8	14	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	標準軸穴	なし	対応	1個
9	9	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	なし	対応	1個
9	10	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	なし	対応	1個
9	10	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D2穴（3×3）	非対応	1個
9	10	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D2穴（4×4）	非対応	1個
9	11	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	なし	対応	1個
9	11	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D2穴	対応	1個
9	12	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	なし	対応	1個
9	12	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D2穴	対応	1個
9	13	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	なし	対応	1個
9	13	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D2穴	対応	1個
9	14	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	なし	対応	1個
9	14	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D2穴	対応	1個
9	9	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D1穴	対応	1個
9	9	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	両側	対応	1個
9	10	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D1穴	対応	1個
9	10	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	両側（D1/D2：3×3）	非対応	1個
9	10	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	両側（D1/D2：4×4）	非対応	1個
9	11	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D1穴	対応	1個
9	11	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	両側	対応	1個
9	12	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D1穴	対応	1個
9	12	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	両側	対応	1個
9	13	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D1穴	対応	1個
9	13	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	両側	対応	1個
9	14	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	D1穴	対応	1個
9	14	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	追加工軸穴	両側	対応	1個
10	10	3.01～5.00	40	4	38	1.2×10の-5乗	偏角 / 偏心 / エンドプレイ	10,001～30,000	15000	バックラッシ0	標準軸穴	なし	対応	1個

通常単価(税別) (税込単価)	通常出荷日

7,155円 ( 7,871円 )	4日目
8,207円 ( 9,028円 )	4日目
7,155円 ( 7,871円 )	4日目
8,207円 ( 9,028円 )	4日目
7,155円 ( 7,871円 )	4日目
9,914円 ( 10,905円 )	4日目
8,207円 ( 9,028円 )	4日目
9,914円 ( 10,905円 )	4日目
8,207円 ( 9,028円 )	4日目
7,483円 ( 8,231円 )	4日目
8,207円 ( 9,028円 )	4日目
7,155円 ( 7,871円 )	4日目
9,914円 ( 10,905円 )	4日目
8,207円 ( 9,028円 )	4日目
9,060円 ( 9,966円 )	4日目
9,060円 ( 9,966円 )	4日目
10,771円 ( 11,848円 )	4日目
11,627円 ( 12,790円 )	4日目
9,060円 ( 9,966円 )	4日目
9,914円 ( 10,905円 )	4日目
9,914円 ( 10,905円 )	4日目
7,155円 ( 7,871円 )	4日目
7,353円 ( 8,088円 )	4日目
8,294円 ( 9,123円 )	4日目
8,294円 ( 9,123円 )	4日目
7,353円 ( 8,088円 )	4日目
8,294円 ( 9,123円 )	4日目
7,816円 ( 8,598円 )	4日目
8,969円 ( 9,866円 )	4日目
7,816円 ( 8,598円 )	4日目
7,816円 ( 8,598円 )	4日目
7,816円 ( 8,598円 )	4日目
8,969円 ( 9,866円 )	4日目
7,816円 ( 8,598円 )	4日目
10,848円 ( 11,933円 )	4日目
8,969円 ( 9,866円 )	4日目
9,903円 ( 10,893円 )	4日目
9,903円 ( 10,893円 )	4日目
8,969円 ( 9,866円 )	4日目
9,903円 ( 10,893円 )	4日目
8,969円 ( 9,866円 )	4日目
9,903円 ( 10,893円 )	4日目
10,848円 ( 11,933円 )	4日目
11,783円 ( 12,961円 )	4日目
8,969円 ( 9,866円 )	4日目
9,903円 ( 10,893円 )	4日目
11,783円 ( 12,961円 )	4日目
12,720円 ( 13,992円 )	4日目
9,903円 ( 10,893円 )	4日目
10,838円 ( 11,922円 )	4日目
10,838円 ( 11,922円 )	4日目
9,903円 ( 10,893円 )	4日目
10,838円 ( 11,922円 )	4日目
9,903円 ( 10,893円 )	4日目
10,838円 ( 11,922円 )	4日目
11,783円 ( 12,961円 )	4日目
12,720円 ( 13,992円 )	4日目
9,903円 ( 10,893円 )	4日目
10,838円 ( 11,922円 )	4日目
7,816円 ( 8,598円 )	4日目

...

基本情報

基本情報

【特長】
・バックラッシュ0・ディスクタイプのフレキシブルカップリングです
・ステンレスディスクが偏心・偏角・エンドプレイを許容します
【用途】
・XYステージ/搬送装置

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ＳＵＮＣＯ
六角穴付止めねじ平先
付属セットスクリューのスペアとしてご利用いただけます。
ミスミ
【SUS316 / SUS304相当】六角穴付ボルトステンレス
付属クランプボルトのスペアとしてご利用いただけます。
ミスミ
平行キー
軸穴に適合する平行キーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MHS-C フレキシブルカップリングシングルディスクタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。
