MOL・MOL-C フレキシブルカップリング オルダムタイプ
- 通常単価(税別)
- 351円～22,383円
- 税込単価
- 386円～24,621円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・オルダムタイプのフレキシブルカップリングです・ハブとスペーサがスリップすることにより、大きな...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が953型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

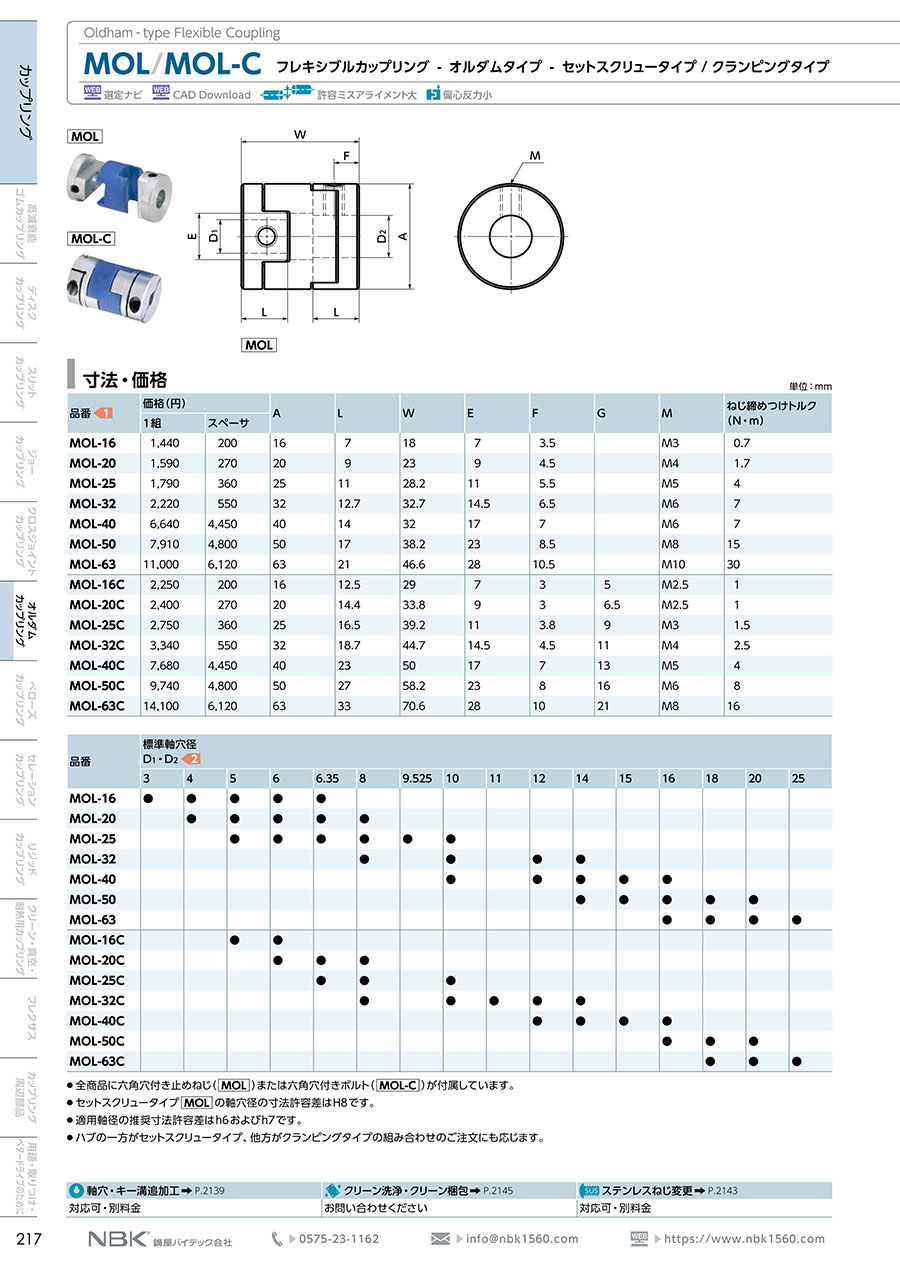

外形図
MOL
MOL-C
外径Φ16-Φ32
外径Φ40-Φ63
規格表
単位：mm
| 型番 | A | L | W | E | F | G | M | ねじ締めつけトルク （N・m） |
|---|---|---|---|---|---|---|---|---|
| MOL-16 | 16 | 7 | 18 | 7 | 3.5 | - | M3 | 0.7 |
| MOL-20 | 20 | 9 | 23 | 9 | 4.5 | - | M4 | 1.7 |
| MOL-25 | 25 | 11 | 28.2 | 11 | 5.5 | - | M5 | 4 |
| MOL-32 | 32 | 12.7 | 32.7 | 14.5 | 6.5 | - | M6 | 7 |
| MOL-40 | 40 | 14 | 32 | 17 | 7 | - | M6 | 7 |
| MOL-50 | 50 | 17 | 38.2 | 23 | 8.5 | - | M8 | 15 |
| MOL-63 | 63 | 21 | 46.6 | 28 | 10.5 | - | M10 | 30 |
| MOL-16C | 16 | 12.5 | 29 | 7 | 3 | 5 | M2.5 | 1 |
| MOL-20C | 20 | 14.4 | 33.8 | 9 | 3 | 6.5 | M2.5 | 1 |
| MOL-25C | 25 | 16.5 | 39.2 | 11 | 3.8 | 9 | M3 | 1.5 |
| MOL-32C | 32 | 18.7 | 44.7 | 14.5 | 4.5 | 11 | M4 | 2.5 |
| MOL-40C | 40 | 23 | 50 | 17 | 7 | 13 | M5 | 4 |
| MOL-50C | 50 | 27 | 58.2 | 23 | 8 | 16 | M6 | 8 |
| MOL-63C | 63 | 33 | 70.6 | 28 | 10 | 21 | M8 | 16 |
| 型番 | 標準軸穴径 D1・D2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | |
| MOL-16 | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - | - | - | - |
| MOL-20 | - | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - | - | - |
| MOL-25 | - | - | ● | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - |
| MOL-32 | - | - | - | - | - | ● | - | ● | - | ● | ● | - | - | - | - | - |
| MOL-40 | - | - | - | - | - | - | - | ● | - | ● | ● | ● | ● | - | - | - |
| MOL-50 | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | - |
| MOL-63 | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● |
| MOL-16C | - | - | ● | ● | - | - | - | - | - | - | - | - | - | - | - | - |
| MOL-20C | - | - | - | ● | ● | ● | - | - | - | - | - | - | - | - | - | - |
| MOL-25C | - | - | - | - | ● | ● | - | ● | - | - | - | - | - | - | - | - |
| MOL-32C | - | - | - | - | - | ● | - | ● | ● | ● | ● | - | - | - | - | - |
| MOL-40C | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● | - | - | - |
| MOL-50C | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | - |
| MOL-63C | - | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● |
- 全商品に六角穴付き止めねじ（MOL）または六角穴付きボルト（MOL-C）が付属しています。
- セットスクリュータイプ（MOL）の軸穴径の寸法許容差はH8です。
- 適用軸径の推奨寸法許容差はh6およびh7です。
製品仕様
材質・仕上げ
| MOL/MOL-C | |
|---|---|
| ハブ | A2017 アルマイト処理 |
| スペーサ | ポリアセタール |
| 六角穴付き止めねじ | SCM435 四三酸化鉄皮膜（黒） |
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜（黒） |
性能
| 型番 | 最大 軸穴径 （mm） | 常用トルク*1 （N・m） | 最大 トルク*1 （N・m） | 最高 回転数 （min-1） | 慣性 モーメント*2 （kg・m2） | 静的 ねじりばね定数 （N・m/rad） | 許容偏心 （mm） | 許容偏角 （°） | 質量*2 （g） |
|---|---|---|---|---|---|---|---|---|---|
| MOL-16 | 6.35 | 0.7 | 1.4 | 39,000 | 3.2×10の-7乗 | 31 | 1 | 3 | 7 |
| MOL-20 | 8 | 1.2 | 2.4 | 31,000 | 1.0×10の-6乗 | 60 | 1.5 | 3 | 14 |
| MOL-25 | 10 | 2 | 4 | 25,000 | 3.0×10の-6乗 | 140 | 2 | 3 | 27 |
| MOL-32 | 14 | 4.5 | 9 | 19,000 | 9.5×10の-6乗 | 280 | 2.5 | 3 | 50 |
| MOL-40 | 16 | 9 | 18 | 15,000 | 2.3×10の-5乗 | 540 | 3 | 3 | 80 |
| MOL-50 | 20 | 18 | 36 | 12,000 | 6.7×10の-5乗 | 820 | 3.5 | 3 | 150 |
| MOL-63 | 25 | 36 | 72 | 10,000 | 2.2×10の-4乗 | 1,900 | 4 | 3 | 300 |
| MOL-16C | 6 | 0.7 | 1.4 | 39,000 | 5.8×10の-7乗 | 31 | 1 | 3 | 12 |
| MOL-20C | 8 | 1.2 | 2.4 | 31,000 | 1.5×10の-6乗 | 60 | 1.5 | 3 | 19 |
| MOL-25C | 10 | 2 | 4 | 25,000 | 4.4×10の-6乗 | 140 | 2 | 3 | 36 |
| MOL-32C | 14 | 4.5 | 9 | 19,000 | 1.4×10の-5乗 | 280 | 2.5 | 3 | 69 |
| MOL-40C | 16 | 9 | 18 | 15,000 | 4.1×10の-5乗 | 540 | 3 | 3 | 130 |
| MOL-50C | 20 | 18 | 36 | 12,000 | 1.2×10の-4乗 | 820 | 3.5 | 3 | 230 |
| MOL-63C | 25 | 36 | 72 | 10,000 | 3.7×10の-4乗 | 1,900 | 4 | 3 | 450 |
*1：負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MOL、MOL-Cの使用可能温度は-20℃～80℃です。
*2：最大軸穴径での値です。
周囲温度・温度補正係数
| 周囲温度 | 温度補正係数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
| 60℃～80℃ | 0.55 |
選定サポート情報
注文例
（1）型番 （2）標準軸穴径（D1・D2 ）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,485円 ( 2,734円 ) | 在庫品1日目当日出荷可能 |
2,175円 ( 2,393円 ) | 在庫品1日目当日出荷可能 |
2,175円 ( 2,393円 ) | 在庫品1日目当日出荷可能 |
2,256円 ( 2,482円 ) | 在庫品1日目当日出荷可能 |
2,244円 ( 2,468円 ) | 在庫品1日目当日出荷可能 |
2,593円 ( 2,852円 ) | 在庫品1日目当日出荷可能 |
2,244円 ( 2,468円 ) | 在庫品1日目当日出荷可能 |
2,268円 ( 2,495円 ) | 在庫品1日目当日出荷可能 |
2,367円 ( 2,604円 ) | 在庫品1日目当日出荷可能 |
2,256円 ( 2,482円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 3日目 |
2,916円 ( 3,208円 ) | 在庫品1日目当日出荷可能 |
3,311円 ( 3,642円 ) | 在庫品1日目当日出荷可能 |
3,234円 ( 3,557円 ) | 3日目 |
2,314円 ( 2,545円 ) | 在庫品1日目当日出荷可能 |
2,125円 ( 2,338円 ) | 在庫品1日目当日出荷可能 |
2,125円 ( 2,338円 ) | 在庫品1日目当日出荷可能 |
3,618円 ( 3,980円 ) | 4日目 |
2,281円 ( 2,509円 ) | 4日目 |
2,326円 ( 2,559円 ) | 在庫品1日目当日出荷可能 |
2,248円 ( 2,473円 ) | 在庫品1日目当日出荷可能 |
2,125円 ( 2,338円 ) | 在庫品1日目当日出荷可能 |
3,618円 ( 3,980円 ) | 4日目 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
2,142円 ( 2,356円 ) | 在庫品1日目当日出荷可能 |
3,618円 ( 3,980円 ) | 4日目 |
2,277円 ( 2,505円 ) | 在庫品1日目当日出荷可能 |
2,125円 ( 2,338円 ) | 在庫品1日目当日出荷可能 |
3,618円 ( 3,980円 ) | 4日目 |
2,078円 ( 2,286円 ) | 4日目 |
5,365円 ( 5,902円 ) | 4日目 |
4,051円 ( 4,456円 ) | 4日目 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 4日目 |
3,364円 ( 3,700円 ) | 在庫品1日目当日出荷可能 |
4,562円 ( 5,018円 ) | 4日目 |
3,384円 ( 3,722円 ) | 在庫品1日目当日出荷可能 |
3,150円 ( 3,465円 ) | 在庫品1日目当日出荷可能 |
4,562円 ( 5,018円 ) | 4日目 |
3,150円 ( 3,465円 ) | 在庫品1日目当日出荷可能 |
6,278円 ( 6,906円 ) | 4日目 |
4,601円 ( 5,061円 ) | 4日目 |
2,365円 ( 2,602円 ) | 在庫品1日目当日出荷可能 |
2,314円 ( 2,545円 ) | 在庫品1日目当日出荷可能 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
3,864円 ( 4,250円 ) | 4日目 |
2,549円 ( 2,804円 ) | 在庫品1日目当日出荷可能 |
4,294円 ( 4,723円 ) | 4日目 |
4,736円 ( 5,210円 ) | 4日目 |
2,334円 ( 2,567円 ) | 在庫品1日目当日出荷可能 |
2,992円 ( 3,291円 ) | 4日目 |
2,992円 ( 3,291円 ) | 4日目 |
2,428円 ( 2,671円 ) | 在庫品1日目当日出荷可能 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
3,864円 ( 4,250円 ) | 4日目 |
3,864円 ( 4,250円 ) | 4日目 |
4,736円 ( 5,210円 ) | 4日目 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
4,457円 ( 4,903円 ) | 4日目 |
4,457円 ( 4,903円 ) | 4日目 |
詳細情報
基本情報
【特長】
・オルダムタイプのフレキシブルカップリングです
・ハブとスペーサがスリップすることにより、大きな偏心・偏角を許容します
・ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します
・電気絶縁性があります
【用途】
・パーツフィーダ/搬送機器
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
MOL・MOL-C フレキシブルカップリング オルダムタイプのレビュー
モーター芯ずれ対策
5
5.02020/10/24
モーターと従動側の芯ずれ対策に採用。モーター交換作業時も簡単に行えるので良い。
0人が参考にしています。
エンコーダ軸間のつなぎ
5
5.02020/01/21
納期も早く、価格も比較的安く助かりました
軸間の芯ズレも充分吸収して問題なく使用できました
0人が参考にしています。
ラベル巻取装置
4
4.02018/01/10
ラベルプリントの巻取機を市販品の組合せで製作しました。
この継手は溝に差し込む構造なので巻取部の構造が非常にシンプルにで...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qどのようなアプリケーションで使用しますか？
A
偏心・1mm以上などミスアライメントが大きい場合におすすめしています。
Q挿入軸の推奨公差はありますか？
A
適用軸径の推奨寸法公差はh6およびh7です。
