ドライリンN 薄型リニアガイド（無給油タイプ）NK-02-17 キャリッジ単品
- 通常単価(税別)
- 1,275円
- 税込単価
- 1,403円
通常出荷日：在庫品1日目当日出荷可能
薄型リニアガイド用レール 「NS-01-17」と組み合わせて使用するガイドキャリッジ単品。【特長】・無...
詳細を確認- この商品はキャリッジ単品です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
NW-02-17の仕様・寸法情報
商品情報

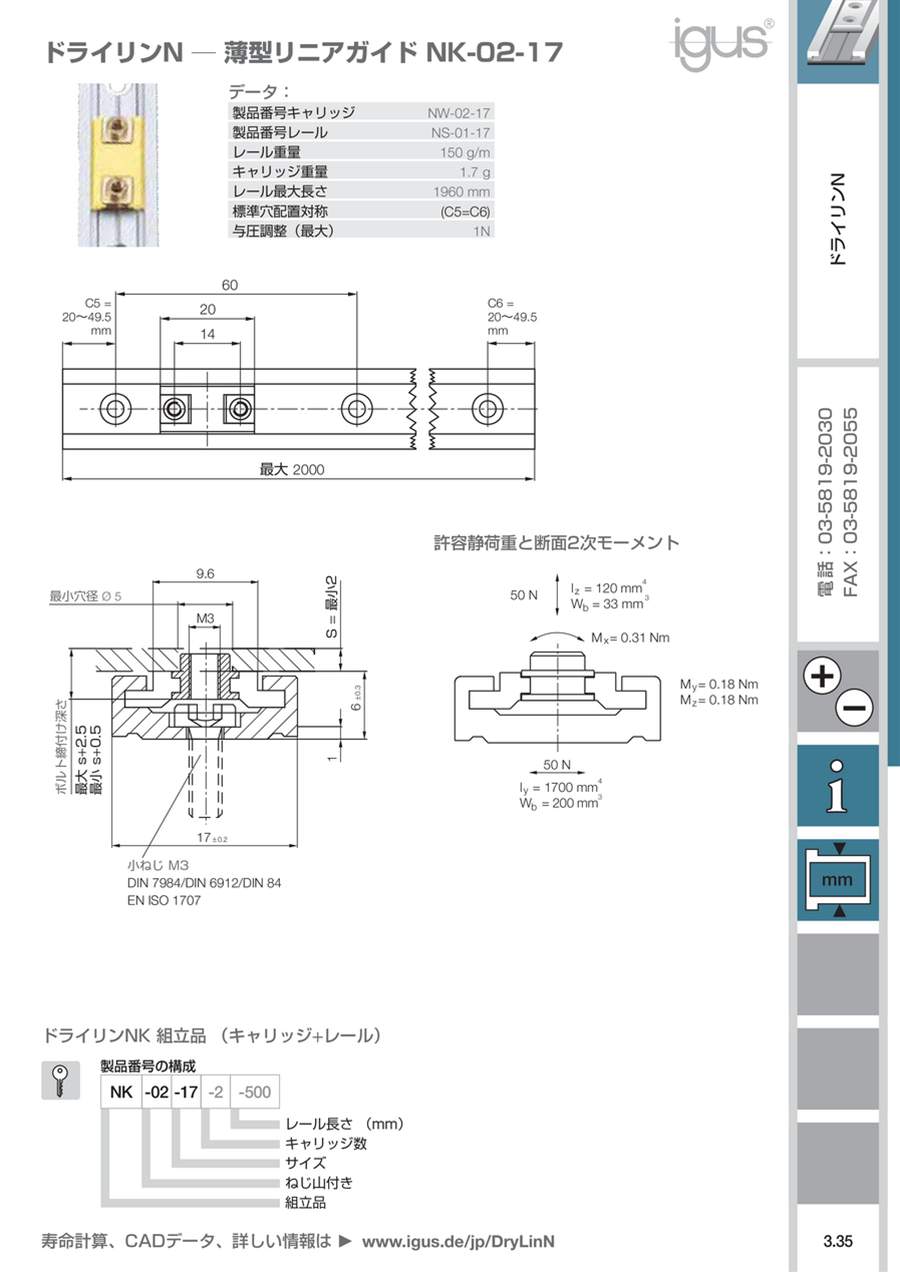

外形図
製品仕様
この商品はキャリッジ単品です。
レール単品はこちらです。
キャリッジとレールの組立て品はこちらです。
| 型番 | 特性 | キャリッジ重量［g］ |
|---|---|---|
| NW-02-17 | ねじ穴付きキャリッジ | 1.7 |
| NW-02-17-P | 予圧付きキャリッジ | 1.7 |
| NW-02-17-LLY | ねじ穴付きキャリッジ、フローティングベアリングy方向 | 1.7 |
| NW-02-17-LLZ | ねじ穴付きキャリッジ、フローティングベアリングz方向 | 1.7 |
| NW-02-17-LLYZ | ねじ穴付きキャリッジ、フローティングベアリングyおよびz方向 | 1.7 |
商品特長詳細
- 非常に薄型でコンパクトなリニアガイドシステム
ベアリング
1：フローティングベアリングなし
2：Z方向のフローティングベアリング
3：Y方向のフローティングベアリング
4：YZ方向のフローティングベアリング
許容静荷重および慣性モーメント
詳細情報
基本情報
薄型リニアガイド用レール 「NS-01-17」と組み合わせて使用するガイドキャリッジ単品。
【特長】
・無潤滑、メンテナンスフリーでの使用が可能。取付けも簡単。
・耐摩耗性に優れるクロメート処理の亜鉛ダイキャスト製キャリッジ。
・キャリッジは、取付高さ：6mm、静的負荷容量：50N、取付ねじサイズ：M3。
・対応レール：NS-01-17-（ ）mm、レール取付幅：17mm。
【用途】
・薄型タイプで設置スペースに制限が有る箇所へ最適。
・簡易的な使用に最適。
ご注意
- この商品はキャリッジ単品です。
類似品類似品をすべて見る
ドライリンN 薄型リニアガイド（無給油タイプ）NK-02-17 キャリッジ単品の型番NW-02-17のページです。
型番NW-02-17に関する仕様情報を記載しております。
ドライリンN 薄型リニアガイド（無給油タイプ）NK-02-17 キャリッジ単品のレビュー
外販設備品稼働部に使用
4
4.02019/10/02
ダイヤモンド研磨機の稼働部に対し遊びを持たせる意味合いでの摺動機構として使用しました。設置環境（スペースや形状）を考慮、...もっと読む
0人が参考にしています。
自動機のテーブルの移送に利用
4
4.02019/07/24
薄さを重視して選定しました。他には該当する商品がありませんでしたので、この商品を購入しました。取り付ける際に締め付けすぎ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q設置方向に制限はありますか。
A
垂直、横置き、背面、での設置が可能です。
