スガツネ工業

クリーンヒンジ_HG-CV-127

カタログ

通常単価(税別): 18,784円

税込単価: 20,662円

通常出荷日：4日目

クリーンな環境に最適。【特長】・クリーンルームでの使用に適した丁番です。・20万回の開閉テストをクリア...

よく一緒に見られています

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

スガツネ工業

通常出荷日：3 日目～

HG-CV-127

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

HG-CV-127の仕様・寸法情報

種類

ハタ蝶番

本体材料

[ステンレス] ステンレス鋼(SUS304)

取付穴タイプ

[皿穴] 皿穴

取付方法

ねじ止め

付加機能

ベアリング内臓

長さ【範囲選択】(mm)

100.1～150

長さ(mm)

127

幅【範囲選択】(mm)

85.1～120

幅(mm)

100

勝手違い

左右兼用

用途

標準 / 耐食性 / クリーン室

本体仕上

ヘアーライン

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

本図はHG-CV-127Rを示します。

製品仕様

型番	左右勝手	材料	仕上	耐荷重N/2ヶ	耐荷重kgf/2ヶ	質量g
HG-CV-127L	左用	ステンレス鋼（SUS304）	ヘアーライン仕上/ 電解研磨	981	100	388
HG-CV-127R	右用	ステンレス鋼（SUS304）	ヘアーライン仕上/ 電解研磨	981	100	388

使用例

注意・禁止事項

芯棒を扉側・下向きに取り付けてください。
耐荷重と開閉試験回数は、扉サイズH2000×W900mm、100kg、2枚吊り、取付ピッチ1600mmの場合を示します。

型番リスト

表示件数

型番

HG-CV-127

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

18,784円

( 20,662円 )

4日目

詳細情報

基本情報

基本情報

クリーンな環境に最適。
【特長】
・クリーンルームでの使用に適した丁番です。
・20万回の開閉テストをクリアしています（扉サイズH2,000×W900 100kg、2枚吊り、取付ピッチ1600の場合）。
・摺動部にスラストベアリングとニードルベアリングを内蔵して、金属同士の磨耗を抑えます。
・摺動部をシールでカバーしているため、金属粉の飛散を防止します。
・カール部を溶接しているため、耐久性に優れています。

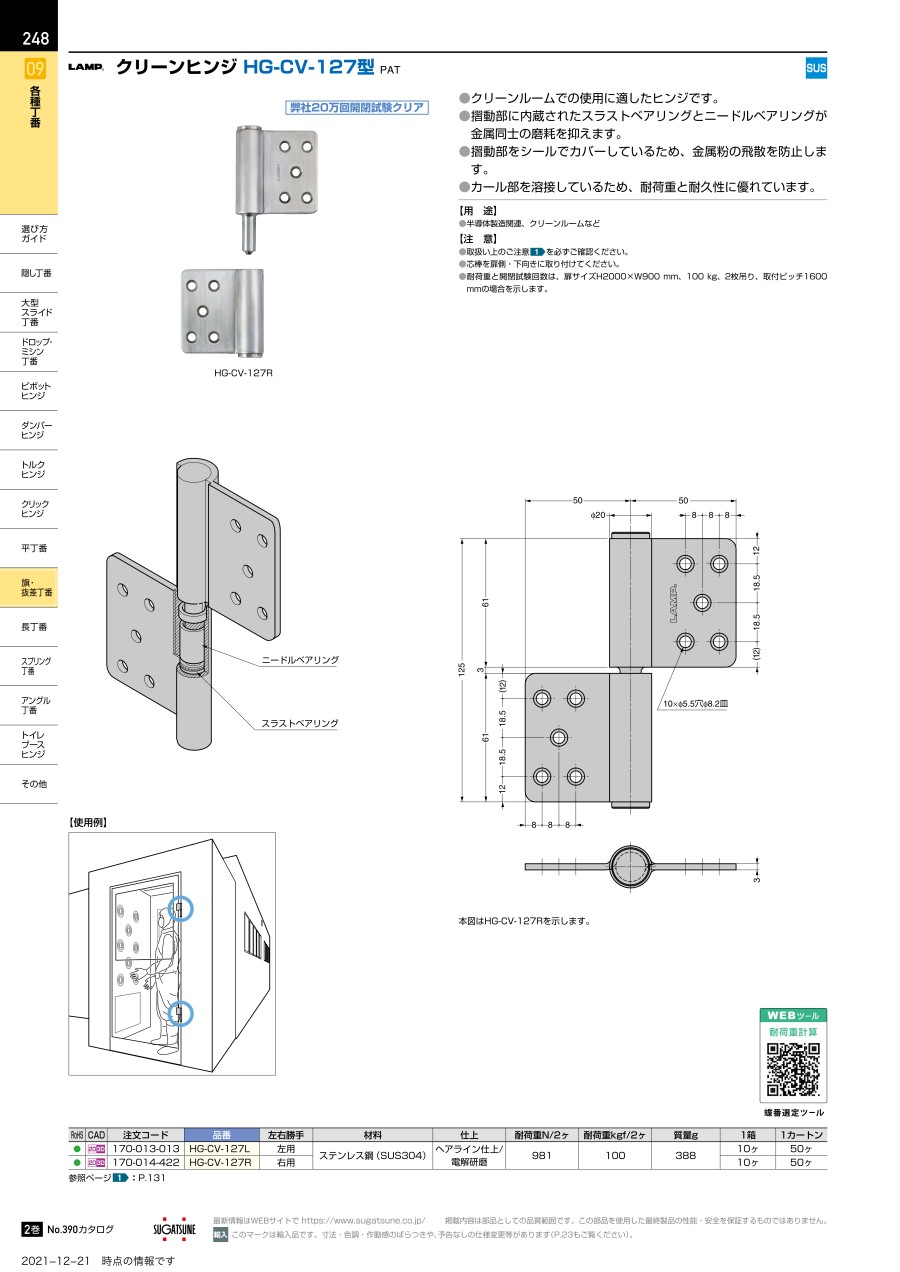

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

丸喜金属本社
KJ旗丁番
0
通常価格(税別)：4,314円
1日目

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クリーンヒンジ_HG-CV-127の型番HG-CV-127のページです。型番HG-CV-127に関する仕様情報を記載しております。
