スガツネ工業

スライドレール CBL-RA7R 超重量用

カタログ |

通常単価(税別): 58,282円～112,193円

税込単価: 64,110円～123,412円

通常出荷日：3日目～4日目

【特長】・インナーメンバーを完全に引き出せる3段引のスライドレールです。・レールの脱着はできません。【...

よく一緒に見られています

スガツネ工業

通常出荷日：3 日目～

よく一緒に見られています

スガツネ工業

通常出荷日：4 日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

寸法図

寸法図2

寸法図3

製品仕様

No.	部品名	材料	仕上
（1）	インナーメンバー	鋼	ホワイトクロメート処理（三価）
（2）	中間メンバー
（3）	アウターメンバー
（4）	リテーナー
（5）	ポール
（6）	エンドストッパー
（7）	エンドストッパー	ポリウレタン（PUR）	－

規格表

型番	レール長さ	移動距離	A	B	C	D	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/m
CBL-RA7R-300	300	315	285	－	100	－	3,334	340	8
CBL-RA7R-350	350	375	335		150		3,285	335
CBL-RA7R-400	400	415	385		200		3,236	330
CBL-RA7R-450	450	475	435		250		3,187	325
CBL-RA7R-500	500	515	485		300		3,138	320
CBL-RA7R-550	550	575	－	267.5	－	150	2,991	305
CBL-RA7R-600	600	615		292.5		175	2,942	300
CBL-RA7R-650	650	675		317.5		200	2,893	295
CBL-RA7R-700	700	715		342.5		225	2,844	290
CBL-RA7R-750	750	775		367.5		250	2,746	280
CBL-RA7R-800	800	815		392.5		275	2,648	270
CBL-RA7R-850	850	875		417.5		300	2,599	265
CBL-RA7R-900	900	915		442.5		325	2,452	250
CBL-RA7R-950	950	975		467.5		350	2,354	240
CBL-RA7R-1000	1,000	1,015		492.5		375	2,256	230
CBL-RA7R-1100	1,100	1,115		542.5		425	2,059	210
CBL-RA7R-1200	1,200	1,215		592.5		475	1,863	190
CBL-RA7R-1300	1,300	1,315		642.5		525	1,667	170
CBL-RA7R-1400	1,400	1,415		692.5		575	1,471	150
CBL-RA7R-1500	1,500	1,515		742.5		625	1,275	130

[ ! ]耐荷重は２本使用時となりますが、本商品は1本単位での販売ですのでご注意ください。数量１の注文で１本納品されます。

使用例

開時ロック（オプション）

閉時ロック（オプション）

選定サポート情報

レール長さと確保するすき間との関係

※ このスライドレールは公差がありますので、筐体や引き出しが擦らないようにご注意ください。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

1,201～	951～1,200	2,001～4,000	1015	1000	2256	10	1個
1,201～	951～1,200	2,001～4,000	1115	1100	2059	10	1個
1,201～	951～1,200	1,001～2,000	1215	1200	1863	10	1個
1,201～	1,201～	1,001～2,000	1315	1300	1667	10	1個
1,201～	1,201～	1,001～2,000	1415	1400	1471	10	1個
1,201～	1,201～	1,001～2,000	1515	1500	1275	10	1個
151～350	151～350	2,001～4,000	315	300	3334	10	1個
351～550	151～350	2,001～4,000	375	350	3285	10	1個
351～550	351～550	2,001～4,000	415	400	3236	10	1個
351～550	351～550	2,001～4,000	475	450	3187	10	1個
351～550	351～550	2,001～4,000	515	500	3138	10	1個
551～750	351～550	2,001～4,000	575	550	2991	10	1個
551～750	551～750	2,001～4,000	615	600	2942	10	1個
551～750	551～750	2,001～4,000	675	650	2893	10	1個
551～750	551～750	2,001～4,000	715	700	2844	10	1個
751～950	551～750	2,001～4,000	775	750	2746	10	1個
751～950	751～950	2,001～4,000	815	800	2648	10	1個
751～950	751～950	2,001～4,000	875	850	2599	10	1個
751～950	751～950	2,001～4,000	915	900	2452	10	1個
951～1,200	751～950	2,001～4,000	975	950	2354	10	1個

通常単価(税別) (税込単価)	通常出荷日

89,980円 ( 98,978円 )	4日目
105,840円 ( 116,424円 )	4日目
107,841円 ( 118,625円 )	3日目
97,980円 ( 107,778円 )	4日目
112,193円 ( 123,412円 )	4日目
99,980円 ( 109,978円 )	4日目
58,282円 ( 64,110円 )	4日目
61,227円 ( 67,350円 )	4日目
64,165円 ( 70,582円 )	4日目
67,711円 ( 74,482円 )	4日目
73,232円 ( 80,555円 )	4日目
75,928円 ( 83,521円 )	4日目
80,464円 ( 88,510円 )	4日目
84,013円 ( 92,414円 )	4日目
86,965円 ( 95,662円 )	4日目
90,504円 ( 99,554円 )	4日目
96,022円 ( 105,624円 )	4日目
97,971円 ( 107,768円 )	4日目
98,857円 ( 108,743円 )	4日目
101,764円 ( 111,940円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
・レールの脱着はできません。
【用途】
・重量物の搬送に最適。

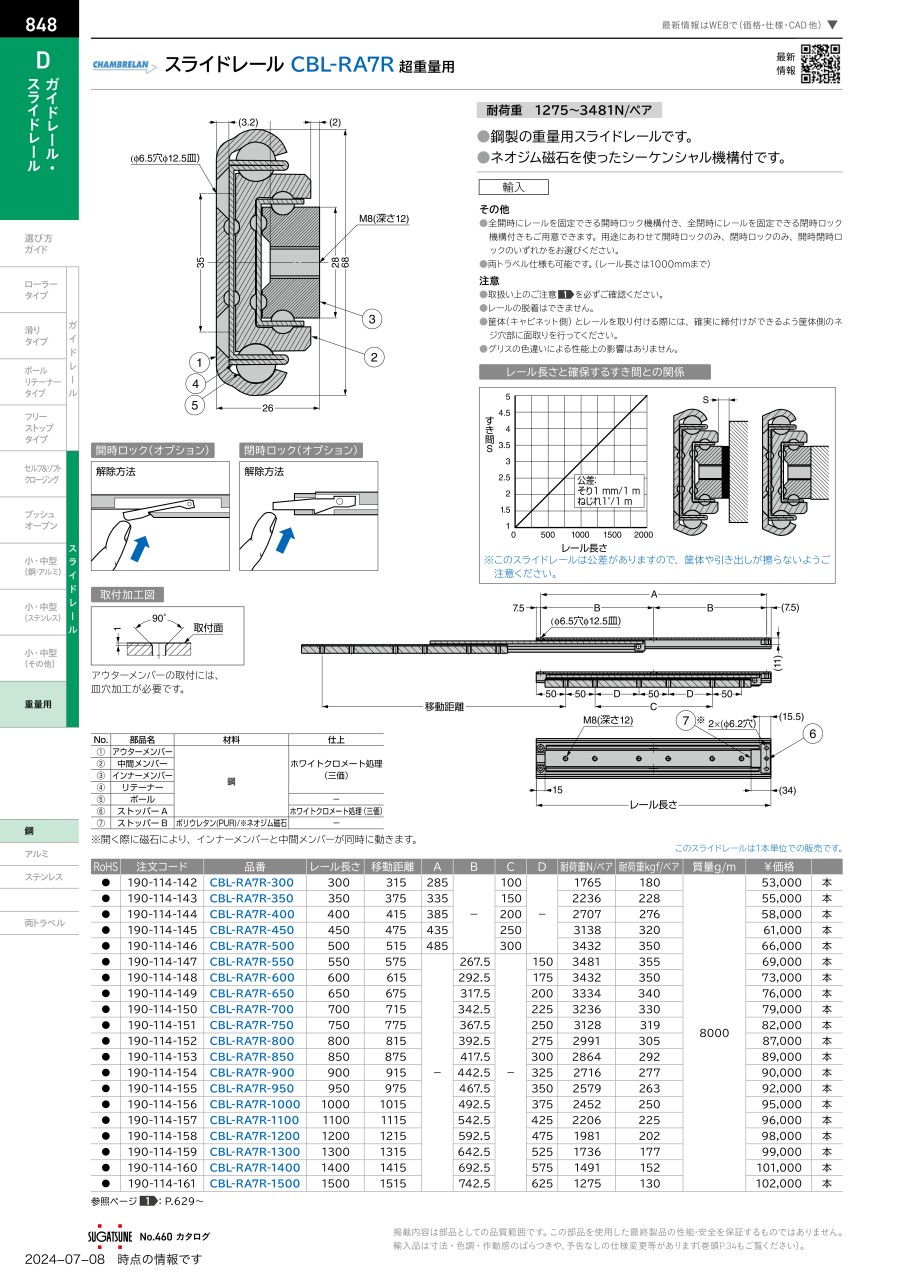

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3535 手元ロック解除機構付
3/4スライドの2段引スライドレールです。レール全開時にその状態で固定し、ロック解除レバーの操作で解除できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
