スガツネ工業

スガツネ工業

スライドレール 8400【2個入り】

スライドレール 8400

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
3,715円 ～ 4,012円
税込価格
4,087円 ～ 4,413円

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レバー...

詳細情報を確認する

  • 用途：
    直線引き出し用
  • スライド方式：
    3段引
  • レール材質：
    鋼
  • 定格荷重［2本使用時］（範囲）(N)：
    401～600
  • 高さ(mm)：
    12.7
  • 幅(mm)：
    46
  • レール表面処理：
    光沢クロメート処理
  • 定格荷重(2本使用時)(N)：
    441

型番

未確定2件の候補があります。

Loading...

商品情報

製品仕様

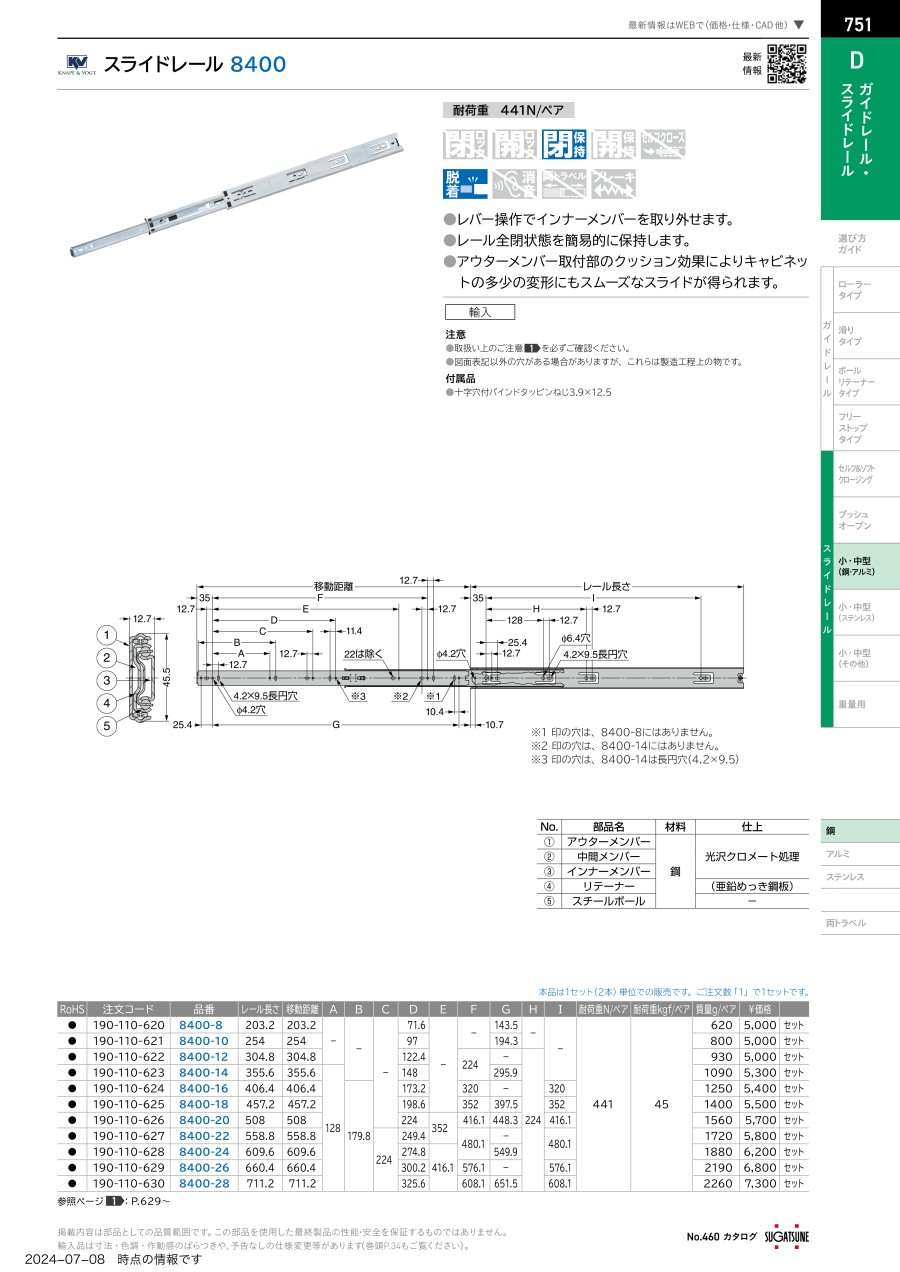

スライドレール 8400:関連画像

寸法図

No. 部品名 材料 仕上
1 アウターメンバー 鋼 光沢クロメート処理
2 中間メンバー
3 インナーメンバー
4 リテーナー （亜鉛めっき鋼板）
5 スチールボール －



注意



  • ※ 1印の穴は、8400-8にはありません。
  • ※ 2印の穴は、8400-14にはありません。
  • ※ 3印の穴は、8400-14は長円穴（4.2×9.5）

製品に図面表記以外の穴がある場合がありますが、これらは製造工程上の物。



付属品



十字穴付バインドタッピンねじ3.9×12.5

品番 レール長さ 移動距離 A B C D E F G H I 耐荷重N/ペア 耐荷重kgf/ペア 質量kg/ペア
8400-8 203.2 203.2 － － － 71.6 － － 143.5 － － 441 45 0.62
8400-10 254 254 97 194.3 0.8
8400-12 304.8 304.8 122.4 224 － 224 0.93
8400-14 355.6 355.6 128 148 295.9 1.09
8400-16 406.4 406.4 179.8 173.2 320 － 320 1.25
8400-18 457.2 457.2 198.6 352 397.5 352 1.4
8400-20 508 508 224 352 416.1 448.3 416.1 1.56
8400-22 558.8 558.8 224 249.4 480.1 － 480.1 1.72
8400-24 609.6 609.6 274.8 416.1 549.9 1.88
8400-26 660.4 660.4 300.2 576.1 － 576.1 2.19
8400-28 711.2 711.2 325.6 608.1 651.5 608.1 2.26

型番リスト

表示件数:
  1. 1
型番
ストローク（範囲）(mm)
レール長さ（範囲）(mm)
ストローク(mm)
レール長さ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
151～350
151～350
305
305
10

1パック

2個入り

3,715円( 4,087円 )

2日目

351～550
351～550
406
406
10

1パック

2個入り

4,012円( 4,413円 )

2日目

  1. 1

Loading...

詳細情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レバー操作でインナーメンバーを取り外せます。
・レール全閉時にその状態を簡易的に保持します。
・アウターメンバー取付部のクッション効果によりキャビネットの多少の変形にもスムーズなスライドが得られます。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。

カタログ



商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

スライドレール 8400

スライドレール 8400

    スライドレール 3614

    スライドレール 3614

      スライドレール 3504

      スライドレール 3504

        スライドレール C2723

        スライドレール C2723

          スライドレール C2002

          スライドレール C2002

            Accuride スライドレール C203

            Accuride スライドレール C203

              Accuride スライドレール C3271

              Accuride スライドレール C3271

                Accuride スライドレール C3301

                Accuride スライドレール C3301

                  スライドレール 重量用 C501

                  スライドレール 重量用 C501

                    スライドレール （RS27S）

                    スライドレール （RS27S）

                      スライドレール 3506G

                      スライドレール 3506G

                        スライドレール ブレードスライド 3701

                        スライドレール ブレードスライド 3701

                          ステンレス鋼製スライドレール ESR1

                          ステンレス鋼製スライドレール ESR1
                            メーカー スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 イマオコーポレーション スガツネ工業 スガツネ工業 スガツネ工業
                            通常価格 3,715円～ 1,275円～ 1,105円～ 1,479円 3,927円 1,726円 1,607円 4,199円 13,090円 875円 825円～ 5,950円～ 2,550円～
                            通常出荷日 2日目   2日目   2日目   2日目   2日目   2日目   2日目   2日目   2日目   在庫品1日目   当日出荷可能 2日目   2日目   2日目
                            用途 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用
                            スライド方式 3段引 2段引 2段引 2段引 2段引 2段引 3段引 3段引 3段引 2段引 2段引 3段引 2段引
                            レール材質 鋼 鋼 鋼 鋼 鋼 鋼 鋼 鋼 鋼 スチール 鋼 鋼 ステンレス(SUS304)
                            定格荷重［2本使用時］（範囲）(N) 401～600 201～400 201～400 ～200 401～600 201～400 201～400 601～800 2,001～4,000 201～400 201～400 201～400 401～600
                            高さ(mm) 12.7 12.7 9.5 9.5 9.5 9.5 12.7 12.7 23.8 27 9.5 8.3 9.6

                            スライドレール 8400のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 荷重はどのくらいですか？
                            A
                            2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
                            Q 図面にない穴があるのですがこれはなんですか？
                            A
                            製品に図面表記以外の穴がある場合がありますが、これらは製造工程上の物です。
