インデックスプランジャ PXV-A／PXV-B
- 通常単価(税別)
- 3,662円～6,699円
- 税込単価
- 4,028円～7,369円
レバーを回してピンの出入りを操作するインデックスプランジャです。【特長】・レバーを180°回転させると...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
耐摩耗性にすぐれている

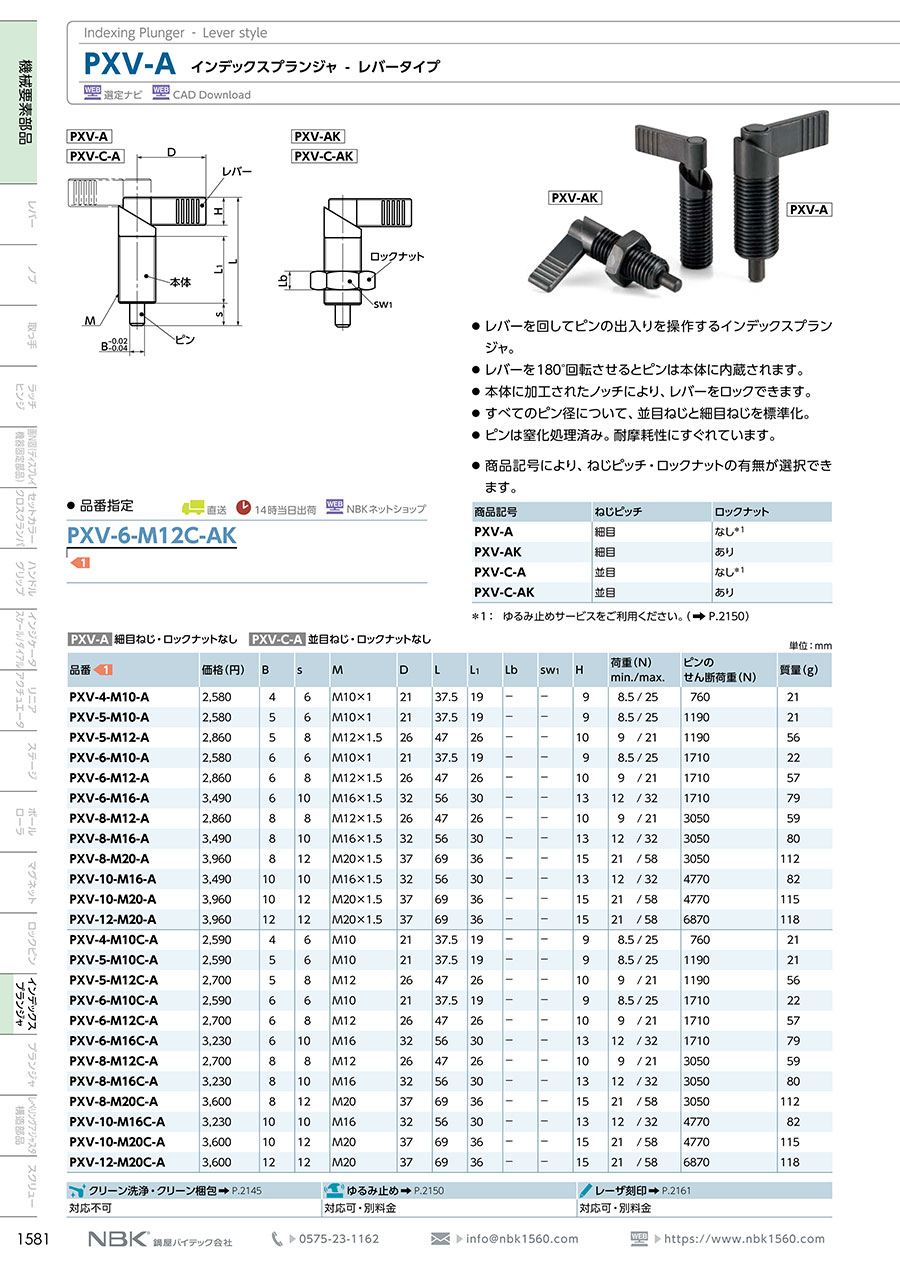

PXV - Aの寸法図。
PXV - AKの寸法図。
PXV - Bの寸法図。
PXV - BKの寸法図。
材質・仕上げ（PXV-A、PXV-AK）
| PXV-A/PXV-C-A | PXV-AK/PXV-C-AK | |
|---|---|---|
| レバー | 焼結合金 | 焼結合金 |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） |
| ピン | SUM22L 窒化処理 | SUM22L 窒化処理 |
| スプリング | SWPB相当 | SWPB相当 |
| ロックナット | S45C 四三酸化鉄皮膜（黒） |
特長
| 商品記号 | ねじピッチ | ロックナット |
|---|---|---|
| PXV-A | 細目 | なし＊1 |
| PXV-AK | 細目 | あり |
| PXV-C-A | 並目 | なし＊1 |
| PXV-C-AK | 並目 | あり |
*1 : ゆるみ止めサービスを利用すること。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,662円 ( 4,028円 ) | 4日目 |
4,005円 ( 4,406円 ) | 4日目 |
3,981円 ( 4,379円 ) | 4日目 |
4,052円 ( 4,457円 ) | 4日目 |
4,182円 ( 4,600円 ) | 4日目 |
4,308円 ( 4,739円 ) | 4日目 |
3,935円 ( 4,329円 ) | 4日目 |
3,981円 ( 4,379円 ) | 4日目 |
4,255円 ( 4,681円 ) | 4日目 |
4,240円 ( 4,664円 ) | 4日目 |
4,704円 ( 5,174円 ) | 4日目 |
5,000円 ( 5,500円 ) | 4日目 |
5,170円 ( 5,687円 ) | 4日目 |
5,320円 ( 5,852円 ) | 4日目 |
4,508円 ( 4,959円 ) | 4日目 |
3,981円 ( 4,379円 ) | 4日目 |
4,255円 ( 4,681円 ) | 4日目 |
4,240円 ( 4,664円 ) | 4日目 |
4,719円 ( 5,191円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 4日目 |
4,691円 ( 5,160円 ) | 4日目 |
4,837円 ( 5,321円 ) | 4日目 |
4,954円 ( 5,449円 ) | 在庫品1日目当日出荷可能 |
5,170円 ( 5,687円 ) | 4日目 |
5,335円 ( 5,869円 ) | 4日目 |
4,893円 ( 5,382円 ) | 在庫品1日目当日出荷可能 |
5,778円 ( 6,356円 ) | 4日目 |
5,882円 ( 6,470円 ) | 4日目 |
6,141円 ( 6,755円 ) | 4日目 |
5,113円 ( 5,624円 ) | 4日目 |
4,837円 ( 5,321円 ) | 4日目 |
5,014円 ( 5,515円 ) | 3日目 |
5,170円 ( 5,687円 ) | 4日目 |
5,726円 ( 6,299円 ) | 4日目 |
4,736円 ( 5,210円 ) | 4日目 |
5,387円 ( 5,926円 ) | 4日目 |
6,293円 ( 6,922円 ) | 在庫品1日目当日出荷可能 |
5,882円 ( 6,470円 ) | 4日目 |
5,582円 ( 6,140円 ) | 4日目 |
5,589円 ( 6,148円 ) | 4日目 |
5,391円 ( 5,930円 ) | 4日目 |
5,502円 ( 6,052円 ) | 4日目 |
5,504円 ( 6,054円 ) | 在庫品1日目当日出荷可能 |
5,882円 ( 6,470円 ) | 4日目 |
6,699円 ( 7,369円 ) | 4日目 |
5,406円 ( 5,947円 ) | 4日目 |
詳細情報
基本情報
レバーを回してピンの出入りを操作するインデックスプランジャです。
【特長】
・レバーを180°回転させるとピンは本体に内蔵されます。
・本体に加工されたノッチにより、レバーはロックできます。
・PXV-B・BKには手になじむレバーキャップがついています。
・ピンは窒化処理済み。耐摩耗性にすぐれています。
・PXV-A、PXV-Bはロックナットなし。
・PXV-AK・PXV-BKは固定のためのロックナットつき。
・すべてのピン径について、並目ねじと細目ねじを標準化。
【用途】
・ワークの位置決めに。
・ワークの取りつけ、取りはずしに。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
