インデックスプランジャ PLX
- 通常単価(税別)
- 1,323円～8,130円
- 税込単価
- 1,455円～8,943円
通常出荷日：在庫品1日目～18日目一部当日出荷可能
ノブ操作インデックスプランジャです。【特長】・各ピン径について2種類のストロークを標準化（ピン径：φ1...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【PLXSタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08
未確定：候補が80型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PLX-A／PLX-A-RD
PLX-AK／PLX-AK-RD
ノブなし・ロックナットなし
ノブなし・ロックナットつき
製品仕様
材質・仕上げ
| 商品記号 | PLX-A | PLX-AK | PLX-A-RD | PLX-AK-RD |
|---|---|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消しレッド） | ナイロン6（つや消しレッド） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） |
| ピン | S45C（硬度50 - 60HRC） | S45C（硬度50 - 60HRC） | S45C（硬度50 - 60HRC） | S45C（硬度50 - 60HRC） |
| スプリング | SUS301 | SUS301 | SUS301 | SUS301 |
| ロックナット | - | S45C 四三酸化鉄皮膜（黒） | - | S45C 四三酸化鉄皮膜（黒） |
規格表
PLX-A：ロックナットなし、PLX-AK：ロックナットつき
単位：mm
| 型番 | B | s | M （細目） | D | D1 | L | L1 | L2 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 適用カラー | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLX-4-4-A | 4 | 4 | M8×1 | 16 | 11.5 | 39 | 16 | 5 | - | 10 | - | 4.5 / 12 | 1,120 | PXCS-8 - 10-** | 11 |
| PLX-4-6-A | 4 | 6 | M8×1 | 16 | 11.5 | 41 | 16 | 5 | - | 10 | - | 4 / 12.5 | 1,120 | PXCS-8 - 10-** | 11 |
| PLX-5-5-A | 5 | 5 | M10×1 | 19 | 13.8 | 45 | 18 | 6 | - | 12 | - | 5 / 15 | 1,750 | PXCS-10 - 12-** | 20 |
| PLX-5-8-A | 5 | 8 | M10×1 | 19 | 13.8 | 48 | 18 | 6 | - | 12 | - | 5 / 18 | 1,750 | PXCS-10 - 12-** | 20 |
| PLX-6-6-A | 6 | 6 | M12×1.5 | 23 | 16.2 | 54 | 22 | 6 | - | 14 | - | 6.5 / 19 | 2,530 | PXCS-12 - 14-** | 32 |
| PLX-6-9-A | 6 | 9 | M12×1.5 | 23 | 16.2 | 57 | 22 | 6 | - | 14 | - | 6 / 25 | 2,530 | PXCS-12 - 14-** | 33 |
| PLX-8-8-A | 8 | 8 | M16×1.5 | 28 | 19.6 | 66 | 26 | 8 | - | 17 | - | 8.5 / 26 | 4,500 | PXCS-16 - 17-** | 67 |
| PLX-8-12-A | 8 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 8.5 / 28 | 4,500 | PXCS-16 - 17-** | 68 |
| PLX-10-12-A | 10 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 9.5 / 38 | 7,030 | PXCS-16 - 17-** | 69 |
| PLX-12-15-A | 12 | 15 | M20×1.5 | 33 | 25.4 | 86.5 | 33 | 10 | - | 22 | - | 11.5 / 40 | 10,100 | PXCS-20 - 22-** | 130 |
| PLX-4-4-AK | 4 | 4 | M8×1 | 16 | 11.5 | 39 | 16 | 5 | 4 | 10 | 13 | 4.5 / 12 | 1,120 | PXCS-8 - 10-** | 16 |
| PLX-4-6-AK | 4 | 6 | M8×1 | 16 | 11.5 | 41 | 16 | 5 | 4 | 10 | 13 | 4 / 12.5 | 1,120 | PXCS-8 - 10-** | 16 |
| PLX-5-5-AK | 5 | 5 | M10×1 | 19 | 13.8 | 45 | 18 | 6 | 5 | 12 | 17 | 5 / 15 | 1,750 | PXCS-10 - 12-** | 27 |
| PLX-5-8-AK | 5 | 8 | M10×1 | 19 | 13.8 | 48 | 18 | 6 | 5 | 12 | 17 | 5 / 18 | 1,750 | PXCS-10 - 12-** | 27 |
| PLX-6-6-AK | 6 | 6 | M12×1.5 | 23 | 16.2 | 54 | 22 | 6 | 6 | 14 | 18 | 6.5 / 19 | 2,530 | PXCS-12 - 14-** | 42 |
| PLX-6-9-AK | 6 | 9 | M12×1.5 | 23 | 16.2 | 57 | 22 | 6 | 6 | 14 | 18 | 6 / 25 | 2,530 | PXCS-12 - 14-** | 43 |
| PLX-8-8-AK | 8 | 8 | M16×1.5 | 28 | 19.6 | 66 | 26 | 8 | 8 | 17 | 24 | 8.5 / 26 | 4,500 | PXCS-16 - 17-** | 87 |
| PLX-8-12-AK | 8 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 8.5 / 28 | 4,500 | PXCS-16 - 17-** | 88 |
| PLX-10-12-AK | 10 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 9.5 / 38 | 7,030 | PXCS-16 - 17-** | 89 |
| PLX-12-15-AK | 12 | 15 | M20×1.5 | 33 | 25.4 | 86.5 | 33 | 10 | 10 | 22 | 30 | 11.5 / 40 | 10,100 | PXCS-20 - 22-** | 165 |
PLX-A-RD：ロックナットなし、PLX-AK-RD：ロックナットつき
単位：mm
| 型番 | B | s | M （細目） | D | D1 | L | L1 | L2 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 適用カラー | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLX-4-4-A-RD | 4 | 4 | M8×1 | 16 | 11.5 | 39 | 16 | 5 | - | 10 | - | 4.5 / 12 | 1,120 | PXCS-8 - 10-** | 11 |
| PLX-4-6-A-RD | 4 | 6 | M8×1 | 16 | 11.5 | 41 | 16 | 5 | - | 10 | - | 4 / 12.5 | 1,120 | PXCS-8 - 10-** | 11 |
| PLX-5-5-A-RD | 5 | 5 | M10×1 | 19 | 13.8 | 45 | 18 | 6 | - | 12 | - | 5 / 15 | 1,750 | PXCS-10 - 12-** | 20 |
| PLX-5-8-A-RD | 5 | 8 | M10×1 | 19 | 13.8 | 48 | 18 | 6 | - | 12 | - | 5 / 18 | 1,750 | PXCS-10 - 12-** | 20 |
| PLX-6-6-A-RD | 6 | 6 | M12×1.5 | 23 | 16.2 | 54 | 22 | 6 | - | 14 | - | 6.5 / 19 | 2,530 | PXCS-12 - 14-** | 32 |
| PLX-6-9-A-RD | 6 | 9 | M12×1.5 | 23 | 16.2 | 57 | 22 | 6 | - | 14 | - | 6 / 25 | 2,530 | PXCS-12 - 14-** | 33 |
| PLX-8-8-A-RD | 8 | 8 | M16×1.5 | 28 | 19.6 | 66 | 26 | 8 | - | 17 | - | 8.5 / 26 | 4,500 | PXCS-16 - 17-** | 67 |
| PLX-8-12-A-RD | 8 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 8.5 / 28 | 4,500 | PXCS-16 - 17-** | 68 |
| PLX-10-12-A-RD | 10 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 9.5 / 38 | 7,030 | PXCS-16 - 17-** | 69 |
| PLX-12-15-A-RD | 12 | 15 | M20×1.5 | 33 | 25.4 | 86.5 | 33 | 10 | - | 22 | - | 11.5 / 40 | 10,100 | PXCS-20 - 22-** | 130 |
| PLX-4-4-AK-RD | 4 | 4 | M8×1 | 16 | 11.5 | 39 | 16 | 5 | 4 | 10 | 13 | 4.5 / 12 | 1,120 | PXCS-8 - 10-** | 16 |
| PLX-4-6-AK-RD | 4 | 6 | M8×1 | 16 | 11.5 | 41 | 16 | 5 | 4 | 10 | 13 | 4 / 12.5 | 1,120 | PXCS-8 - 10-** | 16 |
| PLX-5-5-AK-RD | 5 | 5 | M10×1 | 19 | 13.8 | 45 | 18 | 6 | 5 | 12 | 17 | 5 / 15 | 1,750 | PXCS-10 - 12-** | 27 |
| PLX-5-8-AK-RD | 5 | 8 | M10×1 | 19 | 13.8 | 48 | 18 | 6 | 5 | 12 | 17 | 5 / 18 | 1,750 | PXCS-10 - 12-** | 27 |
| PLX-6-6-AK-RD | 6 | 6 | M12×1.5 | 23 | 16.2 | 54 | 22 | 6 | 6 | 14 | 18 | 6.5 / 19 | 2,530 | PXCS-12 - 14-** | 42 |
| PLX-6-9-AK-RD | 6 | 9 | M12×1.5 | 23 | 16.2 | 57 | 22 | 6 | 6 | 14 | 18 | 6 / 25 | 2,530 | PXCS-12 - 14-** | 43 |
| PLX-8-8-AK-RD | 8 | 8 | M16×1.5 | 28 | 19.6 | 66 | 26 | 8 | 8 | 17 | 24 | 8.5 / 26 | 4,500 | PXCS-16 - 17-** | 87 |
| PLX-8-12-AK-RD | 8 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 8.5 / 28 | 4,500 | PXCS-16 - 17-** | 88 |
| PLX-10-12-AK-RD | 10 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 9.5 / 38 | 7,030 | PXCS-16 - 17-** | 89 |
| PLX-12-15-AK-RD | 12 | 15 | M20×1.5 | 33 | 25.4 | 86.5 | 33 | 10 | 10 | 22 | 30 | 11.5 / 40 | 10,100 | PXCS-20 - 22-** | 165 |
選定サポート情報
商品記号により、ロックナットの有無・の部の色が選択できます。
| 商品記号 | ロックナット | ノブの色 |
|---|---|---|
| PLX-A | なし*1 | つや消し黒 |
| PLX-AK | あり | つや消し黒 |
| PLX-A-RD | なし*1 | つや消しレッド |
| PLX-AK-RD | あり | つや消しレッド |
*1：ゆるみ止めサービスをご利用ください。
注文例
（1）商品記号 （2）B （3）s
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,341円 ( 1,475円 ) | 4日目 |
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
1,544円 ( 1,698円 ) | 4日目 |
1,671円 ( 1,838円 ) | 4日目 |
1,323円 ( 1,455円 ) | 4日目 |
1,603円 ( 1,763円 ) | 4日目 |
1,400円 ( 1,540円 ) | 4日目 |
2,310円 ( 2,541円 ) | 4日目 |
1,344円 ( 1,478円 ) | 在庫品1日目当日出荷可能 |
1,483円 ( 1,631円 ) | 4日目 |
1,588円 ( 1,747円 ) | 4日目 |
1,893円 ( 2,082円 ) | 4日目 |
1,473円 ( 1,620円 ) | 4日目 |
1,783円 ( 1,961円 ) | 在庫品1日目当日出荷可能 |
1,588円 ( 1,747円 ) | 4日目 |
1,828円 ( 2,011円 ) | 4日目 |
1,524円 ( 1,676円 ) | 4日目 |
1,811円 ( 1,992円 ) | 4日目 |
1,658円 ( 1,824円 ) | 4日目 |
1,736円 ( 1,910円 ) | 4日目 |
1,747円 ( 1,922円 ) | 4日目 |
1,921円 ( 2,113円 ) | 4日目 |
1,576円 ( 1,734円 ) | 4日目 |
1,565円 ( 1,722円 ) | 4日目 |
1,797円 ( 1,977円 ) | 4日目 |
2,303円 ( 2,533円 ) | 4日目 |
2,027円 ( 2,230円 ) | 4日目 |
2,157円 ( 2,373円 ) | 4日目 |
1,959円 ( 2,155円 ) | 4日目 |
2,599円 ( 2,859円 ) | 4日目 |
2,271円 ( 2,498円 ) | 4日目 |
2,463円 ( 2,709円 ) | 4日目 |
2,828円 ( 3,111円 ) | 4日目 |
2,621円 ( 2,883円 ) | 在庫品1日目当日出荷可能 |
2,486円 ( 2,735円 ) | 4日目 |
3,233円 ( 3,556円 ) | 4日目 |
3,263円 ( 3,589円 ) | 4日目 |
3,518円 ( 3,870円 ) | 4日目 |
3,310円 ( 3,641円 ) | 4日目 |
4,132円 ( 4,545円 ) | 在庫品1日目当日出荷可能 |
2,676円 ( 2,944円 ) | 4日目 |
2,251円 ( 2,476円 ) | 4日目 |
2,675円 ( 2,943円 ) | 4日目 |
2,340円 ( 2,574円 ) | 4日目 |
2,673円 ( 2,940円 ) | 4日目 |
2,214円 ( 2,435円 ) | 4日目 |
2,414円 ( 2,655円 ) | 4日目 |
2,057円 ( 2,263円 ) | 4日目 |
2,689円 ( 2,958円 ) | 在庫品1日目当日出荷可能 |
2,299円 ( 2,529円 ) | 4日目 |
3,050円 ( 3,355円 ) | 4日目 |
2,611円 ( 2,872円 ) | 4日目 |
2,708円 ( 2,979円 ) | 4日目 |
2,347円 ( 2,582円 ) | 4日目 |
2,506円 ( 2,757円 ) | 4日目 |
2,299円 ( 2,529円 ) | 4日目 |
2,618円 ( 2,880円 ) | 4日目 |
2,489円 ( 2,738円 ) | 4日目 |
2,456円 ( 2,702円 ) | 4日目 |
2,809円 ( 3,090円 ) | 4日目 |
詳細情報
基本情報
ノブ操作インデックスプランジャです。
【特長】
・各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。
・割り出し・位置決めにします。
・ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。
・取りつけ部に対して本体のねじが長い場合にはPXC インデックスプランジャ用カラーを使用します。
・商品記号により、ロックナットの有無・ノブの色が選択できます。
【用途】
・ワークの位置決め、ワークの取りつけ、取りはずしに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【PLXSタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08

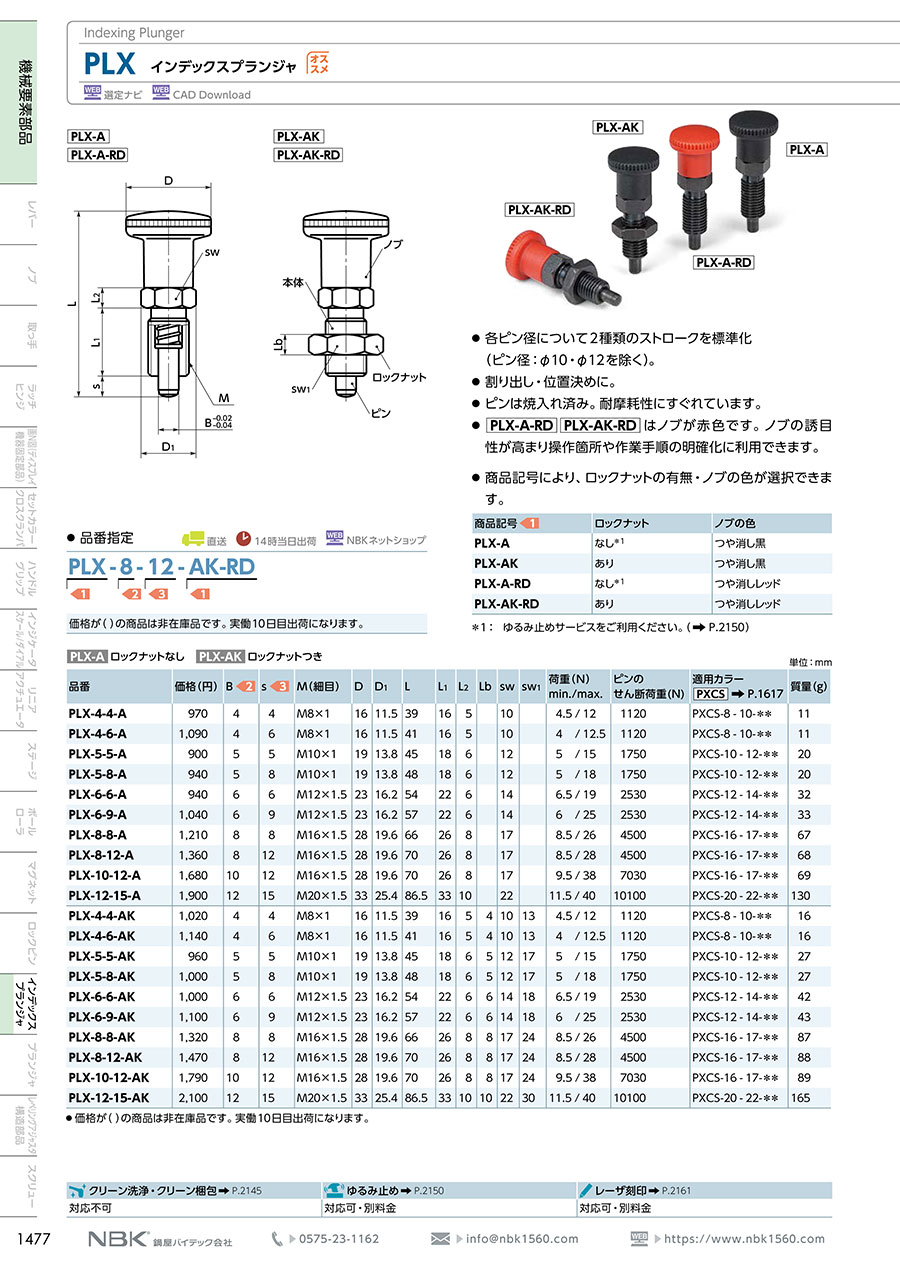

カタログ
商品担当おすすめ
鍋屋バイテック
インデックスプランジャ PXY／PXYS／PXYS-S
ロック機構つきのインデックスプランジャです。<br/>ノブを引き、90°回転させれば、ピンを引込めた状態にロックできる・ロック解除は、ノブをわずかに引き、90°回転させる。ワークの位置決めやワークの取りつけ、取りはずしに最適です。
鍋屋バイテック
インデックスプランジャ PXZ
本体ねじ部はすべて装置の中へ埋めこむことができ、ノブだけが露出しています。ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済みです。耐摩耗性にすぐれています。インデックスプランジャの固定にはゆるみ止めサービスをご利用ください。
鍋屋バイテック
インデックスプランジャ PPLX
正確な位置ぎめを可能にしたインデックスプランジャです。ピン径の公差はh7で、相手側の穴の推奨公差はG6です。<br/>位置ぎめピン用ブシュと組み合わせて使用すれば精密な位置決めができます。
