DIRAK ハンドル 413-9017型、413-9018型 ワンタッチ取付
- 通常単価(税別)
- 6,353円～9,462円
- 税込単価
- 6,988円～10,408円
通常出荷日：4日目
【特長】・十分な強度でワンタッチ取付を実現・ねじ止め・溶接は不要です
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| 1 | ハンドル | 亜鉛合金 | マットクロムめっき |
| 2 | フック | 焼結鋼 | - |
取付加工図
規格表
| 型番 | 適応板厚 | L | L1 | H | h1 | B | P |
|---|---|---|---|---|---|---|---|
| 413-9017-00-00815 | 0.8～1.5 | 164.5 | 114 | 39.5 | 31 | 8.5 | 140 |
| 413-9017-00-01320 | 1.3～2.0 | ||||||
| 413-9018-00-00815 | 0.8～1.5 | 206 | 154 | 45.5 | 35.5 | 10 | 180 |
| 413-9018-00-01320 | 1.3～2.0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,723円 ( 7,395円 ) | 4日目 |
6,353円 ( 6,988円 ) | 4日目 |
9,462円 ( 10,408円 ) | 4日目 |
8,938円 ( 9,832円 ) | 4日目 |

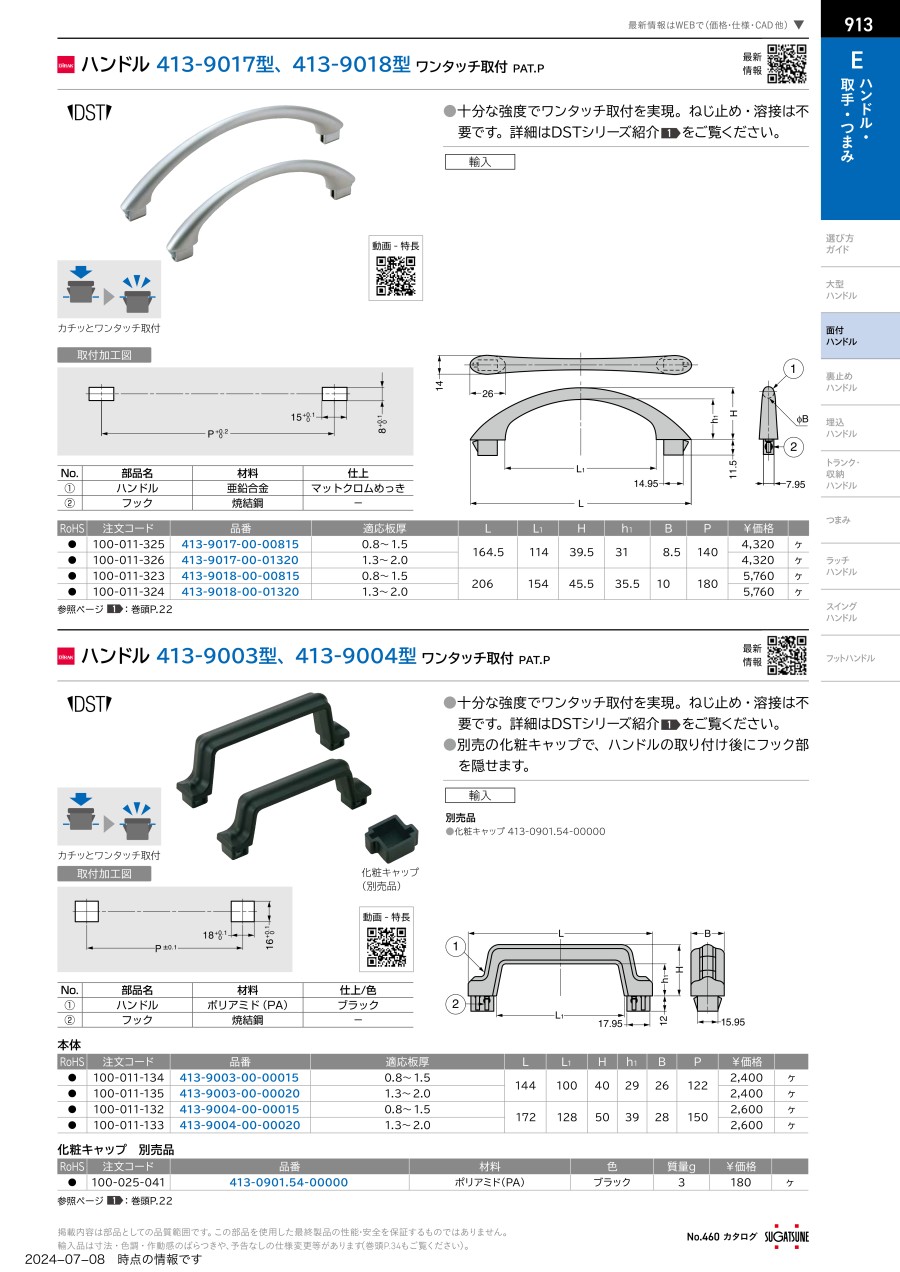

カタログ
