ステンレス鋼製重量用多段階フラップステー
- 通常単価(税別)
- 9,805円～10,530円
- 税込単価
- 10,786円～11,583円
ラチェット機構のストッパーにより、扉を開けながら段階的に保持できるステーです。【特長】・ステンレス製で...
詳細を確認- スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | 外パイプ | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （2） | アーム | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （3） | アームブラケット | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （4） | 外パイプブラケット | ステンレス鋼（SUS304） | 光沢バレル研磨 |
規格表
| 型番 | 取付方向 | L1 | L2 | L3 | S | A | B | C | ストップ段数 | 圧縮荷重 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LBTS-350R | 右用 | 350 | 230 | 206 | 120 | 115 | 352 | 119.6 | 4 | 686N/1本（70kgf/1本） | 715g |
| LBTS-350L | 左用 | 350 | 230 | 206 | 120 | 115 | 352 | 119.6 | 4 | 715g | |
| LBTS-450R | 右用 | 450 | 280 | 256 | 170 | 155 | 442 | 155.5 | 6 | 820g | |
| LBTS-450L | 左用 | 450 | 280 | 256 | 170 | 155 | 442 | 155.5 | 6 | 820g |
使用例
取付例（右付用）
保持解除方法
注意・禁止事項
注意- 扉高さ・扉開き角度に応じて、ブラケットの位置を適宜に決められますが、この場合、取付例のL'2寸法はLBTS-350が234～242mm、LBTS-450が284～292mmの範囲内となるようにブラケット位置を決めてください。（範囲外では蝶番やステーを破損したり、伸長時にストッパーが作動しない場合があります。）
- 扉を開けたときに、ステーのローターが本体より露出している側を上向きにして取り付けてください。下向きの場合には、ローターがうまく作動しないことがあります。
- 基本的に1本使いでご使用ください。2本使いで使用すると左右の作動が同調しない場合があります。
詳細情報
基本情報
ラチェット機構のストッパーにより、扉を開けながら段階的に保持できるステーです。
【特長】
・ステンレス製で、耐食性に優れています。
・扉を全開状態からさらに少し持ち上げてストッパーを解除します。
・ストップ段数の途中から閉める際は、一度全開状態にしてください。
・作動の安全性を確保するために、ピンなどをロック穴に通してステーを全開状態でロックできます。
【用途】
・各種小型扉などに使用。
ご注意
- スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

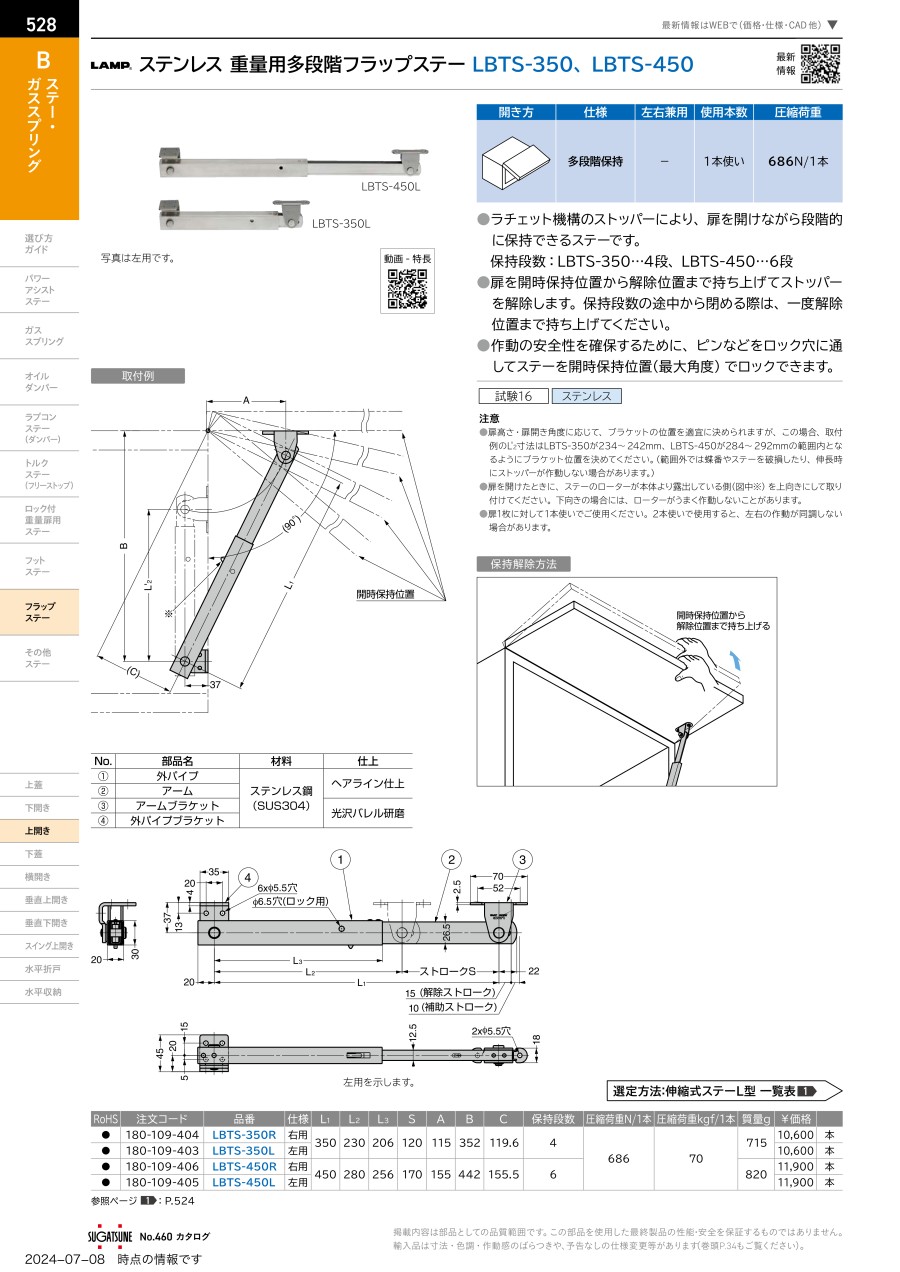

カタログ
