SUS製ステー（左右あり）_F-150/F-200/F-250
- 通常単価(税別)
- 333円～381円
- 税込単価
- 366円～419円
通常出荷日：在庫品1日目当日出荷可能
【特長】・安全対策に最適です。【本体材質】・ステンレス鋼(SUS304)
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
図は右用です。
製品仕様
| 型番 | 仕様 | L | D | A | t | 質量g |
|---|---|---|---|---|---|---|
| F-150R | 右用 | 150 | 22 | 9 | 1.2 | 30 |
| F-150L | 左用 | |||||
| F-200R | 右用 | 198 | 22.5 | 37 | ||
| F-200L | 左用 | |||||
| F-250R | 右用 | 250 | 25.5 | 1.5 | 65 | |
| F-250L | 左用 |
製品構成
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アーム | ステンレス鋼（SUS304） | へアライン仕上 |
| （2） | 丸フタ | BA仕上 | |
| （3） | 平座 | ||
| （4） | L座 | ||
| （5） | りベット | 銅 | ニッケルめっき |
使用例
取付例
注意・禁止事項
注意・禁止事項
- 本製品を板金に取り付ける場合、取付面側（筐体側）に必ずねじの逃げ加工（面取り）を行ってください。ねじ頭部を浮かせずに製品の固定ができます。
- 扉を開いた状態で保持する機能はありません。
詳細情報
基本情報
【特長】・安全対策に最適です。【本体材質】・ステンレス鋼(SUS304)
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

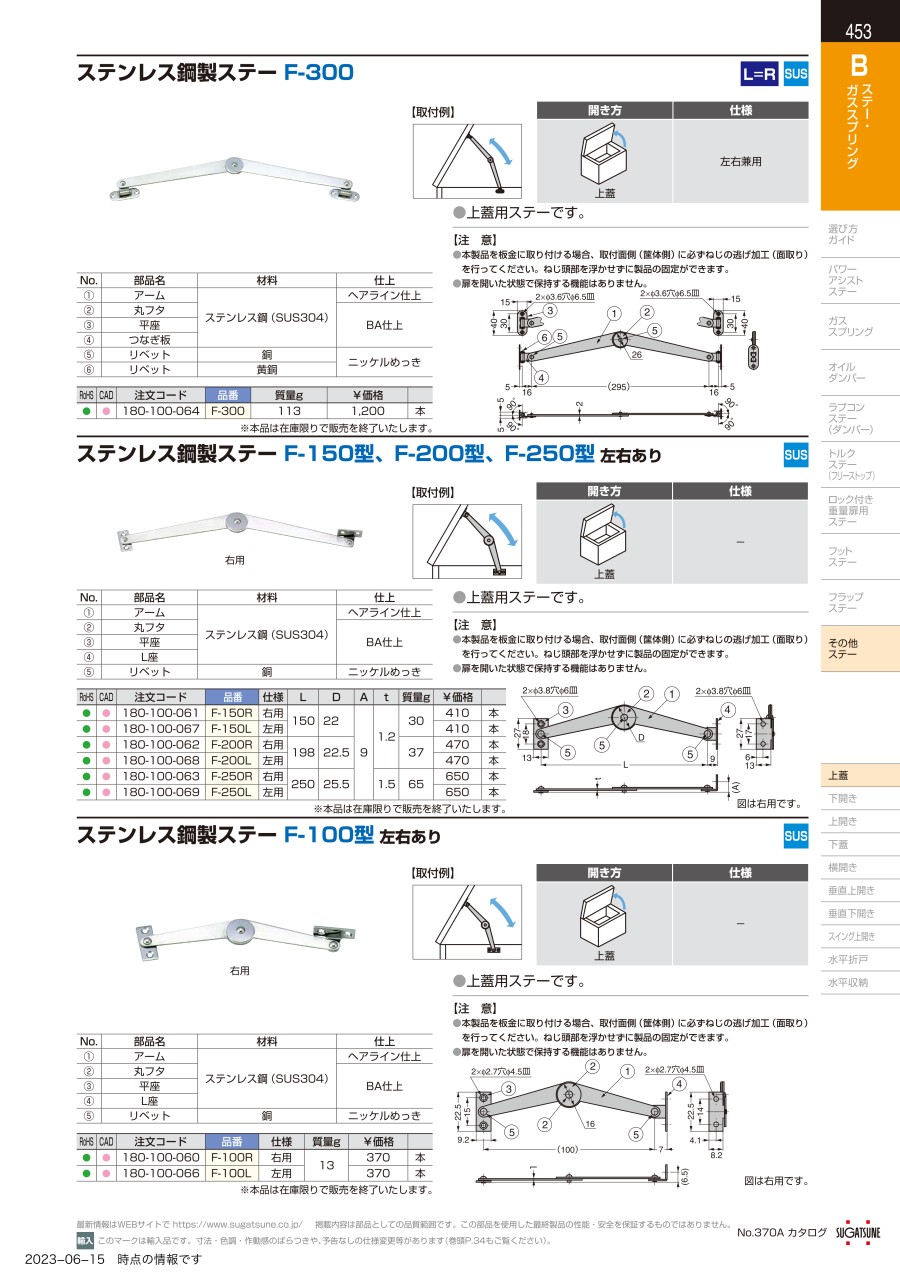

カタログ
SUS製ステー（左右あり）_F-150/F-200/F-250のレビュー
箱型のＢＯＸに使用するために
4
4.02019/02/13
カタログに載っている箱型のＢＯＸに使用しました。使い勝手は良いですが、ロックがかかった後に手で押し込まないと閉まらなかっ...もっと読む
0人が参考にしています。
