ステンレス鋼製クリーンステー LB-CV215A
- 通常単価(税別)
- 5,552円
- 税込単価
- 6,107円
通常出荷日：在庫品1日目当日出荷可能
扉を全開状態で保持するフラップステー。【特長】・全開状態でさらに少し扉を持ち上げると解除できる。・摺動...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
LB-CV215Aの仕様・寸法情報
扉の開き方
上開き
種類
伸縮ステー
ストッパー
全開時ストップ
ストッパー解除方法
全開時解除
材質
[ステンレス] ステンレス鋼(SUS304)
伸縮時長さ【範囲選択】(mm)
201～300
伸長時長さ(mm)
215
圧縮荷重／ステー反力（圧縮時）(N)
147
ストローク(mm)
62
本体仕上
研磨
商品情報

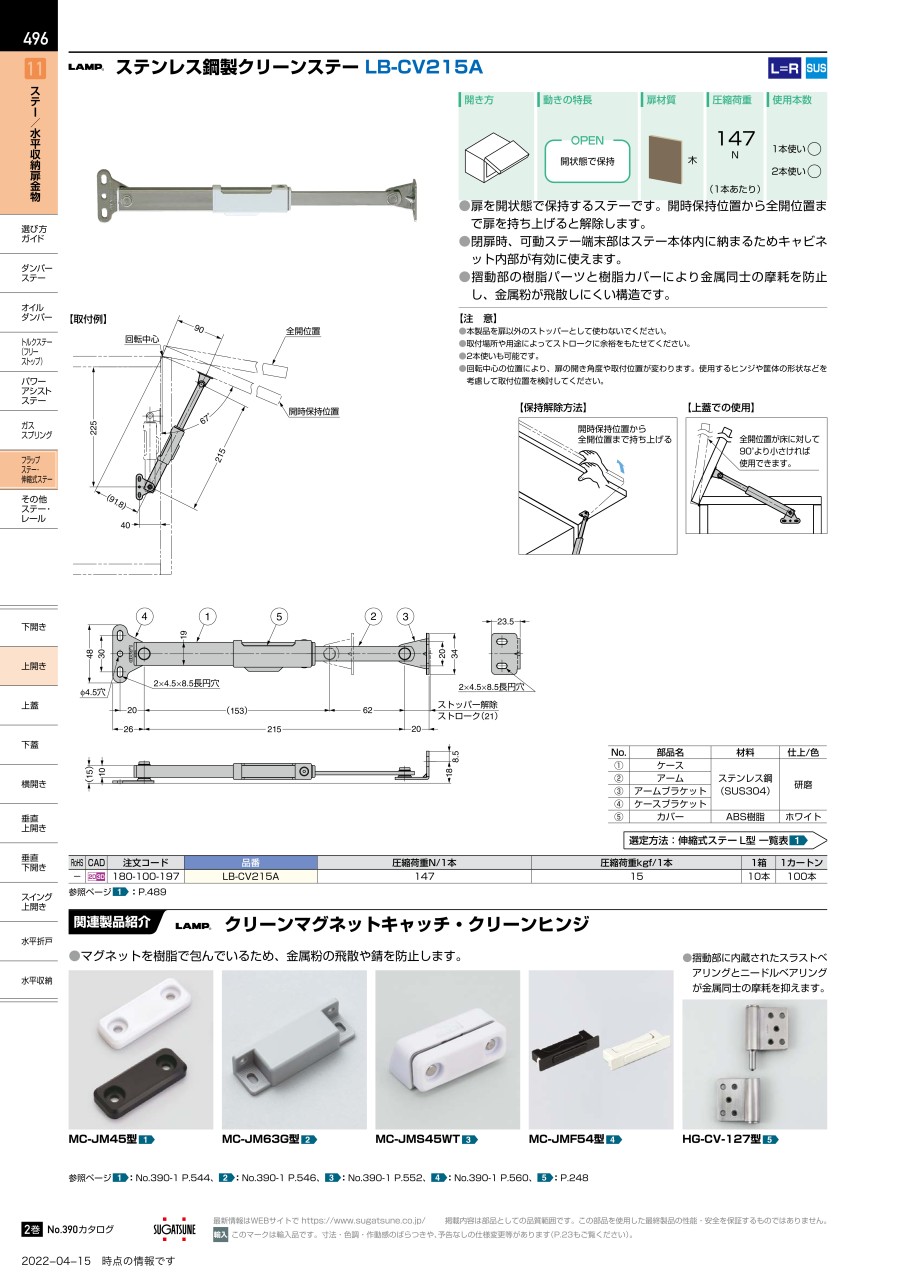

外形図
製品仕様
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | ケース | ステンレス鋼（SUS304） | 研磨 |
| （2） | アーム | ||
| （3） | アームブラケット | ||
| （4） | ケースブラケット | ||
| （5） | カバー | ABS樹脂 | ホワイト |
保持解除方法
| 開き方 | 仕 様 | 左右兼用 | 使用本数 | 圧縮荷重 |
|---|---|---|---|---|
| 上開き※ | 全開時保持 | ○ | 1本使い 2本使い | 147 N/1本 （15 kgf/1本） |
※ 取付条件によっては上蓋にも使用できます。詳しくは現品にてご確認ください。
- 本製品を扉以外のストッパーとして使わないでください。
- 取付場所や用途によってストロークに余裕をもたせてください。
- 2本使いも可能です。
- 回転中心の位置により、扉の開き角度や取付位置が変わります。使用するヒンジや筐体の形状などを考慮して取付位置を検討してください。
規格表
| 型 番 | 圧縮荷重N/1本 | 圧縮荷重kgf/1本 |
|---|---|---|
| LB-CV215A | 147 | 15 |
詳細情報
基本情報
扉を全開状態で保持するフラップステー。
【特長】
・全開状態でさらに少し扉を持ち上げると解除できる。
・摺動部の樹脂パーツと樹脂カバーにより金属同士の摩耗を防止し、金属粉が飛散しにくい構造。
・開き方は上開き。
・全開保持仕様、左右兼用、耐縮荷重147N/1本。
【用途】
・扉を全開状態で保持する必要がある箇所に。
・クリーンな環境に最適。
ご注意
