LAMP ステンレス鋼製つまみ解除式フラップステー LSP-195B、LSP-270B
- 通常単価(税別)
- 3,297円～3,657円
- 税込単価
- 3,627円～4,023円
通常出荷日：在庫品1日目当日出荷可能
扉を全開状態でロックするステーです。【特長】・つまみを引くと解除します。・L-195B型、L-270B...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※部品名、材料、仕上／色と連携
製品仕様
部品名、材料、仕上／色
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | ケース | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （2） | アーム | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （3） | ケースブラケット | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （4） | アームブラケット | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （5） | ロック解除つまみ | ポリアセタール（POM） | ダークグレー |
| 仕様 | 左右兼用 | 使用本数 | 圧縮荷重 |
|---|---|---|---|
| 全開時ロック | ○ | 1本使い | 294N/1本 （30kgf/1本） |
規格表
| 型番 | L1 | L2 | S | A | B | C | 圧縮荷重 |
|---|---|---|---|---|---|---|---|
| LSP-195B | 195 | 133 | 62 | 61 | 197 | 63.8 | 294N/1本（30kgf/1本） |
| LSP-270B | 270 | 170 | 100 | 92 | 265 | 91.9 |
使用例
取付例（一軸丁番）
- ※ 図は右付を示している。
ロック解除方法
開き方

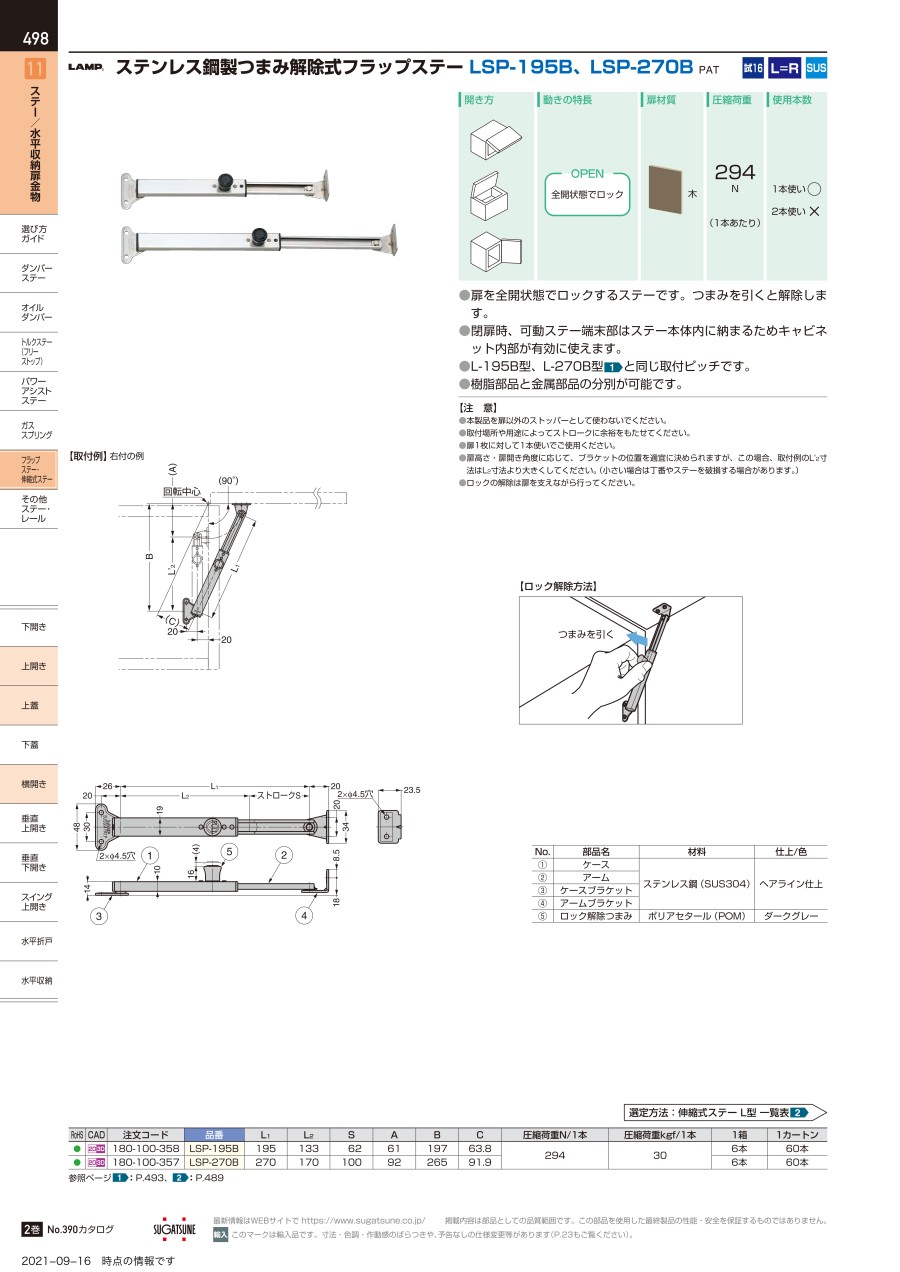

カタログ
商品担当おすすめ
LAMP ステンレス鋼製つまみ解除式フラップステー LSP-195B、LSP-270Bのレビュー
開閉テーブルのステー
5
5.02021/05/31
開閉テーブルのステーに使用しました。
操作感が良くスライドもとてもスムーズで
製品の品質イメージが良くなりました。
