駿河精機

アダプタプレート（A49/B05/B06）

カタログ |

通常単価(税別): 1,890円～2,953円

税込単価: 2,079円～3,248円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

異なるサイズのステージを組み合わせる際に最適なアダプタプレートです。【特長】・組み合わせるステージサイ...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

A49-50B-1/A49-50

※上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

型番	A49-50B-1	A49-50B-2	A49-50	A49-70	A49-70B-1	A49-80	B05-A	B06-03A
主材質- 表面処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 白アルマイト処理	アルミ- 白アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理
自重	0.05kg	0.05kg	0.05kg	0.11kg	0.11kg	0.13kg	0.05kg	0.10kg
付属ねじ（六角穴付ボルト）	M3-8 4本	M3-8 4本	M3-8 4本	M4-8 4本	M4-8 4本	M4-8 4本	M4-6 4本	M4-6 4本

使用例

型番リスト

表示件数

型番

適用ステージ（上側）

適用ステージ（下側）

表面処理

板厚（t）

(mm)

プレートサイズ

(mm)

自重

(kg)

付属品

RoHS?

最小発注数量

40×40mm	50×50mm	白アルマイト	6	50×50	0.05	六角穴付ボルト M3-8 4本	10	1個
40×40mm	50×50mm	黒アルマイト	6	50×50	0.05	六角穴付ボルト M3-8 4本	10	1個
50×50mm	40×40mm／60×60mm／φ60mm／φ75mm	黒アルマイト	6	50×50	0.05	六角穴付ボルト M3-8 4本	10	1個
60×60mm	70×70mm	白アルマイト	8	70×70	0.11	六角穴付ボルト M4-8 4本	10	1個
70×70mm	60×60mm／80×80mm／100×100mm／φ75mm／φ100mm	黒アルマイト	8	70×70	0.11	六角穴付ボルト M4-8 4本	10	1個
80×80mm／φ75mm	70×70mm	黒アルマイト	8	80×80	0.13	六角穴付ボルト M4-8 4本	10	1個
B05-11NHM／B06-11M／B05-41NM／B05-21KM	-	黒アルマイト	6	60×60	0.05	六角穴付ボルト M4-6 4本	10	1個
B06-11BM	-	黒アルマイト	6	80×80	0.1	六角穴付ボルト M4-6 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,890円 ( 2,079円 )	19日目
2,835円 ( 3,119円 )	19日目
2,835円 ( 3,119円 )	19日目
1,890円 ( 2,079円 )	19日目
2,835円 ( 3,119円 )	在庫品1日目当日出荷可能
2,835円 ( 3,119円 )	19日目
2,780円 ( 3,058円 )	在庫品1日目当日出荷可能
2,953円 ( 3,248円 )	19日目

詳細情報

基本情報

基本情報

異なるサイズのステージを組み合わせる際に最適なアダプタプレートです。【特長】・組み合わせるステージサイズ・色に合わせて選択可能です。
・アリ式ステージ用の下面プレートもご用意しています。

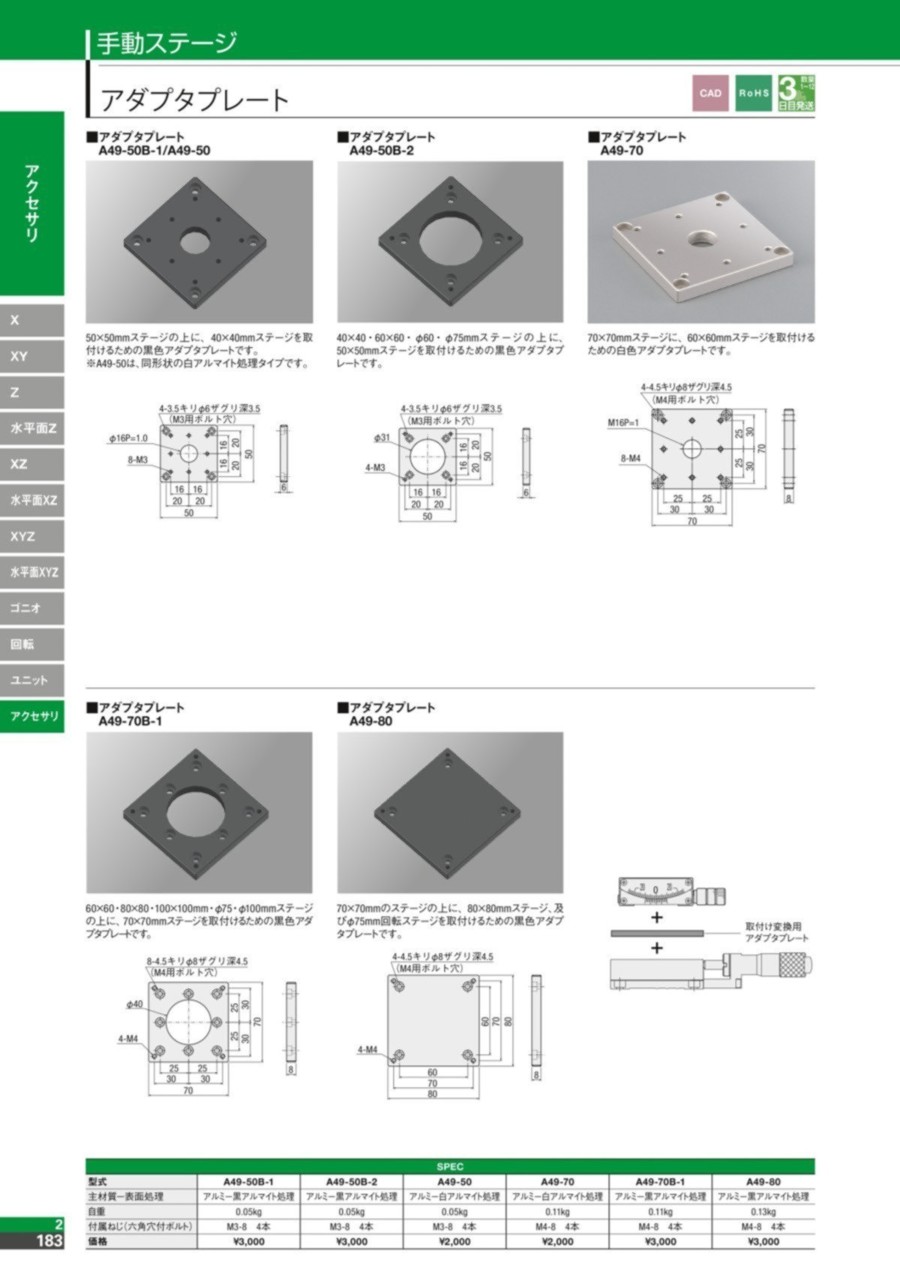

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
リニアボールガイド SSステージ無電解ニッケルメッキ（BSS/BSL）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
クロスローラガイドステージ（B11）
X軸クロスローラガイドステージです。ステージ面サイズ25/40/60mmのクロスローラガイドステージになります。本体材質はアルミ（黒アルマイト処理）で軽量です。
駿河精機
マイクロノブ（B90）
φ13mmのマイクロメータヘッド取手部に取付可能。ノブ取手部はφ30mmのマイクロノブを装着することにより操作性が増し、長時間のステージ操作をサポートします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
